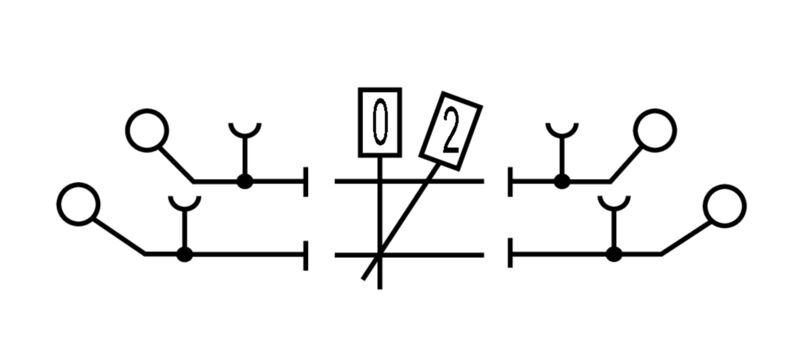

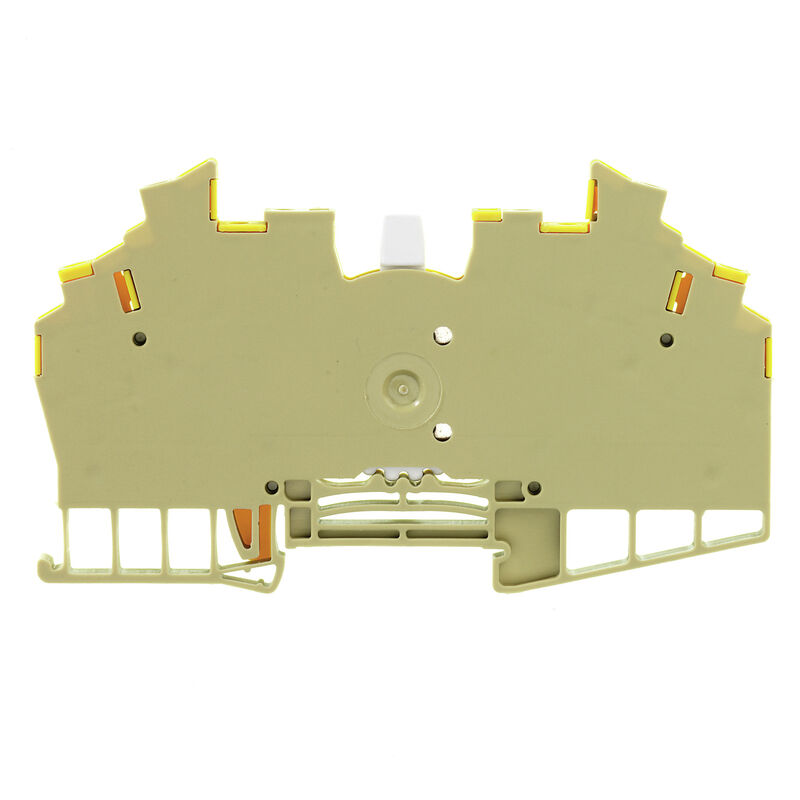

WDT 1.5/2 BE/PA66/GE

Trenn- und Messtrenn-Reihenklemme, Schraubanschluss, beige/gelb, 1.5 mm², 10 A, 250 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 2, TS 32, TS 35, V-2, PA 66

Art.-Nr. 1015560000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Trenn- und Messtrenn-Reihenklemme, Schraubanschluss, beige/gelb, 1.5 mm², 10 A, 250 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 2, TS 32, TS 35, V-2, PA 66
Best.-Nr.	1015560000
Art	WDT 1.5/2 BE/PA66/GE
GTIN (EAN)	4008190056247
VPE	25 Stück

Abmessungen und Gewichte

Tiefe	66 mm
Tiefe (inch)	2,598 inch
Tiefe inklusive Tragschiene	66,75 mm
Höhe	112 mm
Höhe (inch)	4,409 inch
Breite	6,4 mm
Breite (inch)	0,252 inch
Nettogewicht	33,4 g

Temperaturen

Lagertemperatur	-25 °C...55 °C
Dauergebrauchstemperatur, min.	-50 °C
Dauergebrauchstemperatur, max.	100 °C

Umweltanforderungen

RoHS-Konformitätsstatus	Konform ohne Ausnahme
REACH SVHC	No SVHC above 0.1 wt%

Werkstoffdaten

Werkstoff	PA 66
Farbe	beige/gelb
Brennbarkeitsklasse nach UL 94	V-2

Systemkennwerte

Ausführung	Schraubanschluss Abstandshalter für steckbare Querverbindung geschlossen
Abschlussplatte erforderlich	Nein
Anzahl der Potentiale	1
Anzahl der Etagen	2
Anzahl der Klemmstellen je Etage	2
Anzahl der Potentiale pro Etage	1
Etagen intern gebrückt	Ja
PE-Anschluss	Nein
Tragschiene	TS 32 TS 35
N-Funktion	Nein
PE-Funktion	Nein
PEN-Funktion	Nein

weitere technische Daten

Anzahl gleicher Klemmen	1
explosionsgeprüfte Ausführung	Nein
Montageart	gerastet
Offene Seiten	geschlossen

Klemmbare Leiter (Weiterer Anschluss)

Anschlussart, weiterer Anschluss

Schraubanschluss

Klemmbare Leiter (Bemessungsanschluss)

Abisolierlänge	10 mm
Anschlussart	Schraubanschluss
Anschlussart 2	Schraubanschluss
Anschlussrichtung	oben
Anzahl Anschlüsse	2
Anzugsdrehmoment, max.	0,6 Nm
Anzugsdrehmoment, min.	0,4 Nm
Drehmomentstufe mit Elektroschrauber Typ DMS	1
Klemmbereich, max.	2,5 mm²
Klemmbereich, min.	0,13 mm²
Klemmschraube	M 2,5
Klingenmaß	0,6 x 3,5 mm
Lehrdorn nach 60 947-1	A2
Leiteranschlussquerschnitt AWG, max.	AWG 14
Leiteranschlussquerschnitt AWG, min.	AWG 26
Leiteranschlussquerschnitt, eindrähtig, max.	2,5 mm²
Leiteranschlussquerschnitt, eindrähtig, min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.	1,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.	1,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.	1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.	0,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.	2,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.	1,5 mm²

Bemessungsdaten nach CSA

Leiterquerschnitt max (CSA)	14 AWG
Leiterquerschnitt min (CSA)	26 AWG
Spannung Gr D (CSA)	300 V
Strom Gr D (CSA)	10 A
Zertifikat-Nr. (CSA)	12400-278

Maße

Versatz TS 35

35,5 mm

Trennklemmen

integrierte Prüfbuchse	Ja
Längstrennung	schwenkbar
Quertrennung	ohne

Allgemeines

Leiteranschlussquerschnitt AWG, max.	AWG 14
Leiteranschlussquerschnitt AWG, min.	AWG 26
Normen	IEC 60947-7-1
Tragschiene	TS 32 TS 35

Bemessungsdaten

Bemessungsquerschnitt	1,5 mm²
Bemessungsspannung	250 V
Bemessungsspannung DC	250 V
Nennstrom	10 A
Strom bei max. Leiter	10 A
Normen	IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x	1,83 mΩ
Bemessungsstoßspannung	4 kV
Verlustleistung gemäß IEC 60947-7-x	0,56 W
Verschmutzungsgrad	3

Bemessungsdaten nach UL

Leitergr. Factory wiring max (UR)	14 AWG
Leitergr. Factory wiring min (UR)	26 AWG
Leitergr. Field wiring max (UR)	14 AWG
Leitergr. Field wiring min (UR)	22 AWG
Spannung Gr C (UR)	300 V
Strom Gr C (UR)	10 A
Zertifikat-Nr. (UR)	E60693

Downloads

Zulassung / Zertifikat / Konformitätsdokument	[NEMKO Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_156622) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37434) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527)
Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59532)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1015560000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1015560000)
Anwenderdokumentation	[Beipackzettel_WDT_1.5.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35539) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)

Klassifikationen

ETIM 6.0	EC000902
ETIM 7.0	EC000902
ETIM 8.0	EC000902
ETIM 9.0	EC000902
ECLASS 9.0	27-14-11-26
ECLASS 9.1	27-14-11-26
ECLASS 10.0	27-14-11-26
ECLASS 11.0	27-14-11-26
ECLASS 12.0	27-14-11-26
ECLASS 13.0	27-25-01-09
ECLASS 14.0	27-25-01-09

Zulassungen

Zulassungen	![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![NEMKO](/picture/NEMKO.gif) ![UR](/picture/UR.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](LINK/UL_search.html)
Zertifikat-Nr. (UR)	E60693
