Propiedades

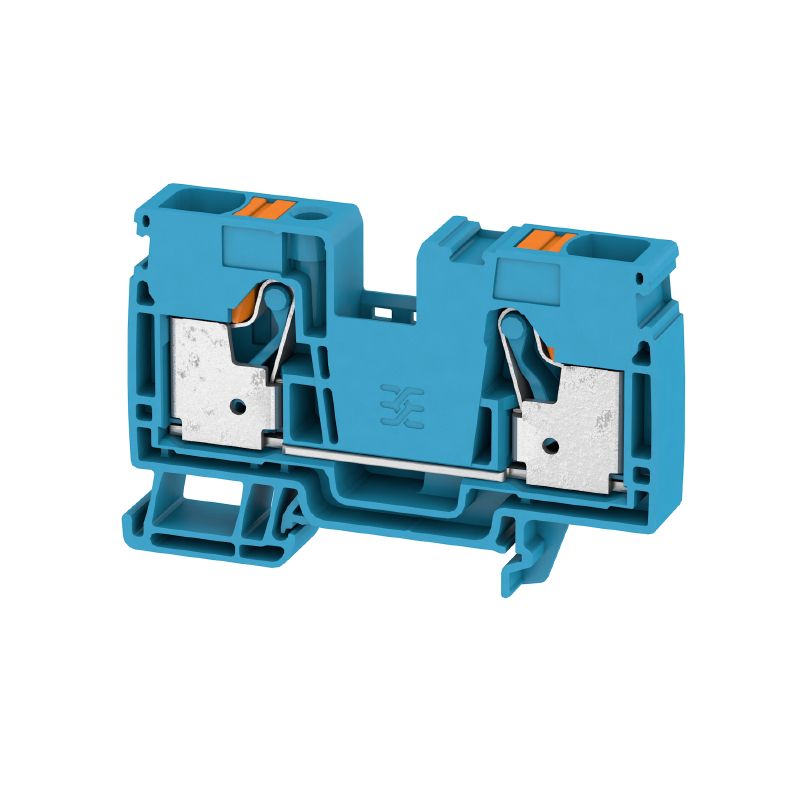

| Versión | Borne de paso, PUSH IN, 16 mm², 1000 V, 76 A, azul |
| Código | 2494100000 |
| Tipo | A2C 16 BL |
| GTIN (EAN) | 4050118504101 |
| Cantidad | 20 Pieza |
| Profundidad | 51,5 mm |
| Profundidad (pulgadas) | 2,028 inch |
| Profundidad incl. carril DIN | 52,5 mm |
| Altura | 80,5 mm |
| Altura (pulgadas) | 3,169 inch |
| Anchura | 12 mm |
| Anchura (pulgadas) | 0,472 inch |
| Peso neto | 35,955 g |
| Temperatura de almacenamiento | -25 °C...55 °C |
| Temperatura permanete de trabajo, min. | -60 °C |
| Temperatura permanete de trabajo, max. | 130 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Color | azul |
| Color componentes de accionamiento | naranja |
| Grado inflamabilidad según UL 94 | V-0 |
| Núm. de certificación (ATEX) | TUEV16ATEX7909U |
| Núm. de certificación (IECEX) | IECEXTUR16.0036U |
| Tensión máx. (ATEX) | 550 V |
| Corriente (ATEX) | 64 A |
| Sección máx. del conductor (ATEX) | 16 mm² |
| Tensión máx. (IECEx) | 550 V |
| Corriente (IECEX) | 64 A |
| Sección máx. del conductor (IECEX) | 16 mm² |
| Tapa final obligatoria | Sí |
| Número de potenciales | 1 |
| Número de pisos | 1 |
| Número de puntos de embornado por piso | 2 |
| Número de potenciales por piso | 1 |
| Pisos internos puenteados | No |
| Carril | TS 35 |
| con espiga de sujeción | No |
| enclavable | No |
| Indicación de montaje | Carril |
| Lados abiertos | derecha |
| Tipo de fijación | enclavado |
| Tipo de montaje | TS 35 |
| Versión a prueba de explosivos | RAL 7001 |
| Tipo de conexión, conexión adicional | PUSH IN |
| Calibre según 60 947-1 | A6 |
| Dimens. caña destornillador | 1,0 x 5,5 mm |
| Dirección de conexión | arriba |
| Longitud de desaislado | 18 mm |
| Número de conexiones | 2 |
| Sección de conexión del conductor AWG, min. | AWG 18 |
| Sección de conexión del conductor AWG, máx. | AWG 4 |
| Sección de conexión del conductor, flexible, max. | 25 mm² |
| Sección de conexión del conductor, flexible, mín. | 0,5 mm² |
| Sección de embornado, máx. | 25 mm² |
| Sección de embornado, mín. | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx. | 16 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín. | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx. | 16 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín. | 0,5 mm² |
| Sección del conductor, semirrígido, máx. | 25 mm² |
| Sección del conductor, semirrígido, mín. | 10 mm² |
| Sección transversal de conductor, núcleo rígido, máx. | 16 mm² |
| Sección transversal de conductor, núcleo rígido, mín. | 0,5 mm² |
| Terminal tubular doble, max. | 6 mm² |
| Terminal tubular doble, min. | 0,75 mm² |
| Tipo de conexión | PUSH IN |
| Corriente Gr B (CSA) | 62 A |
| Corriente Gr C (CSA) | 62 A |
| Corriente Gr D (CSA) | 5 A |
| Núm. de certificación (CSA) | 200039-70089609 |
| Sección máx. del conductor (CSA) | 6 AWG |
| Sección mín. del conductor (CSA) | 18 AWG |
| Tensión Gr B (CSA) | 600 V |
| Tensión Gr C (CSA) | 600 V |
| Tensión Gr D (CSA) | 600 V |
| Carril | TS 35 |
| Indicación de montaje | Carril |
| Normas | IEC 60947-7-1 |
| Sección de conexión del conductor AWG, min. | AWG 18 |
| Sección de conexión del conductor AWG, máx. | AWG 4 |
| Sección nominal | 16 mm² |
| Tensión nominal | 1.000 V |
| Tensión nominal DC | 1.000 V |
| Intensidad nominal | 76 A |
| Corriente en conductor máximo | 76 A |
| Normas | IEC 60947-7-1 |
| Resistencia de paso según IEC 60947-7-x | 0,42 mΩ |
| Sobretensión de choque nominal | 8 kV |
| Pérdida de potencia según la norma IEC 60947-7-x | 2,43 W |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Corriente Gr B (cURus) | 62 A |
| Corriente Gr C (cURus) | 62 A |
| Corriente Gr D (cURus) | 5 A |
| Núm. de certificación (cURus) | E60693 |
| Sección del conductor Cableado de campo máx. (cURus) | 6 AWG |
| Sección del conductor Cableado de campo mín. (cURus) | 18 AWG |
| Sección del conductor Cableado de fábrica máx. (cURus) | 6 AWG |
| Sección del conductor Cableado de fábrica mín. (cURus) | 18 AWG |
| Tensión Gr B (cURus) | 600 V |
| Tensión Gr C (cURus) | 600 V |
| Tensión Gr D (cURus) | 600 V |
| Homologación/certificado/documento de conformidad |
[DE PT0101 20180316 002 ISSUE01.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_57963)
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_103919) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253939) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58128) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58163) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178457) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) [20-AV4BO-0269U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318070) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66271) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2494100000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2494100000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2494100000&norm=0) |
| Pliego de condiciones |
[Klippon® Connect 2494100000 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_76160)
[Klippon® Connect 2494100000 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_76161) |
| Documentación del usuario |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[NTI A2C 16](https://mdcop.weidmueller.com/mediadelivery/asset/900_106003) [User Manual AXC 1.5-16](https://mdcop.weidmueller.com/mediadelivery/asset/900_229201) |
| Información de seguridad | [Go to website](https://www.weidmueller.com/int/service/safety_info.jsp) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Homologaciones |             |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (cURus) | E60693 |
| Núm. de certificación (cURusEX) | E184763 |
