Bloque de bornes con componentes, PUSH IN, Beige oscuro, 2.5 mm², 500 V, 500 V, Número de conexiones: 4, Número de pisos: 2, TS 35

N.º de artículo 2820630000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 88 Productos relacionados 13
Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos del material Valores característicos del sistema Otros datos técnicos Componente Conductor embornable (conexión nominal) Generalidades Datos nominales Clasificaciones Homologaciones

Datos generales para pedido

Versión
Bloque de bornes con componentes, PUSH IN, Beige oscuro, 2.5 mm², 500 V, 500 V, Número de conexiones: 4, Número de pisos: 2, TS 35
Código
2820630000
Tipo
A2T 2.5 EM1 D3/1
GTIN (EAN)
4064675357223
Cantidad
50  Pieza

Dimensiones y pesos

Profundidad
50,5  mm
Profundidad (pulgadas)
1,988  inch
Altura
90  mm
Altura (pulgadas)
3,543  inch
Anchura
5,1  mm
Anchura (pulgadas)
0,201  inch
Peso neto
13,225  g

Temperaturas

Temperatura permanete de trabajo, min.
-60  °C
Temperatura permanete de trabajo, max.
130  °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
7a
REACH SVHC
Lead 7439-92-1
SCIP
c6099607-b1cd-4fc8-8f5b-8c2defa73093

Datos del material

Material
Wemid
Color
Beige oscuro
Color componentes de accionamiento
naranja
Grado inflamabilidad según UL 94
V-0

Valores característicos del sistema

Tapa final obligatoria
Sí
Número de potenciales
2
Número de pisos
2
Número de puntos de embornado por piso
2
Pisos internos puenteados
Sí
Carril
TS 35
Función N
No
Función PE
No
Función PEN
No

Otros datos técnicos

Tipo de montaje
enclavado
Versión a prueba de explosivos
No

Componente

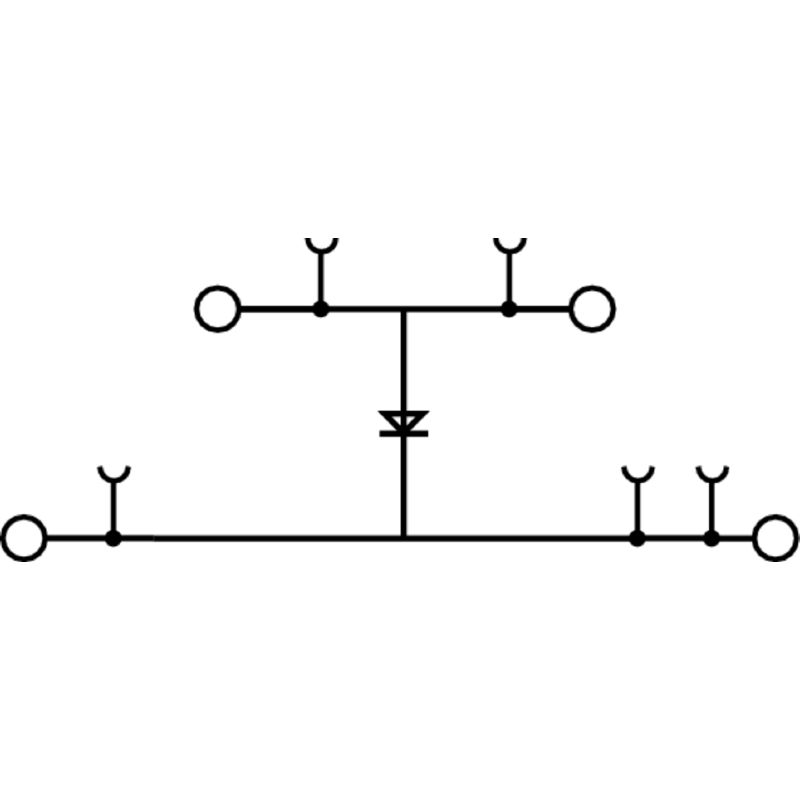

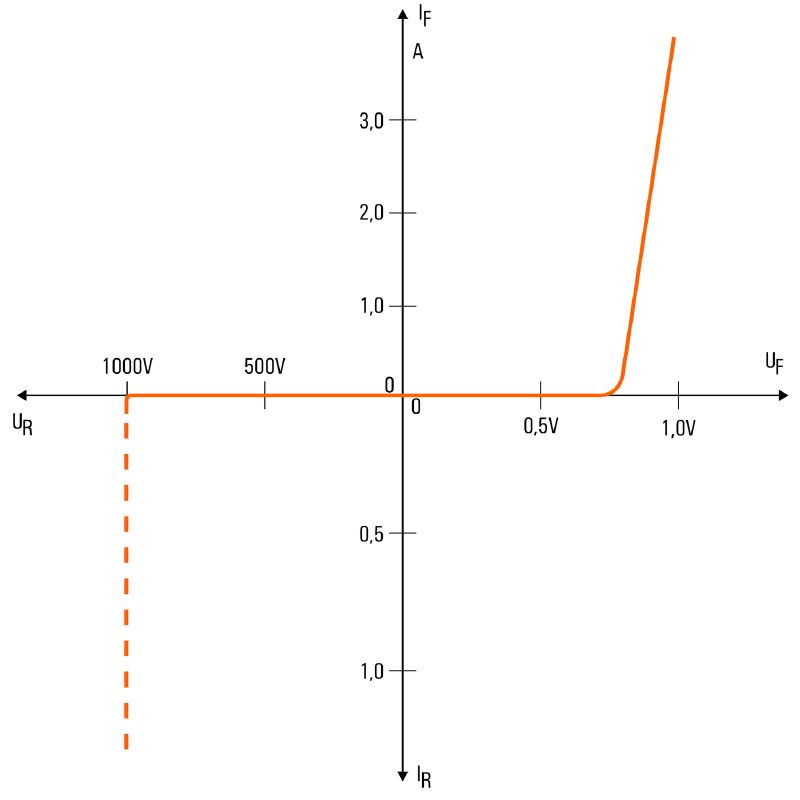

Componente diodo
  • Tipo de diodo:
    1N5408
  • Corriente directa:
    3 A
  • Tensión inversa:
    1.000 V
  • Tensión directa:
    0,7 V

Conductor embornable (conexión nominal)

Dirección de conexión
arriba
Longitud de desaislado
10  mm
Longitud de tubo para terminal tubular con aislamiento de plástico DIN 46228/4
  • Longitud de tubo:
    • mín.:
      6 mm
    • máx.:
      8 mm
  • Sección de conexión del conductor:
    • mín.:
      0,14 mm²
    • máx.:
      0,34 mm²
  • Longitud de tubo:
    • mín.:
      6 mm
    • máx.:
      12 mm
  • Sección de conexión del conductor:
    • mín.:
      0,5 mm²
    • máx.:
      1 mm²
  • Longitud de tubo:
    • mín.:
      8 mm
    • máx.:
      12 mm
  • Sección de conexión del conductor:
    • mín.:
      1,5 mm²
    • máx.:
      2,5 mm²
Longitud de tubo para terminal tubular sin aislamiento de plástico DIN 46228/1
  • Longitud de tubo:
    • nominal:
      5 mm
  • Sección de conexión del conductor:
    • nominal:
      0,25 mm²
  • Longitud de tubo:
    • mín.:
      6 mm
    • máx.:
      10 mm
  • Sección de conexión del conductor:
    • mín.:
      0,5 mm²
    • máx.:
      1 mm²
  • Longitud de tubo:
    • mín.:
      7 mm
    • máx.:
      12 mm
  • Sección de conexión del conductor:
    • mín.:
      1,5 mm²
    • máx.:
      4 mm²
Número de conexiones
4
Sección de conexión del conductor AWG, min.
AWG 28
Sección de conexión del conductor AWG, máx.
AWG 12
Sección de conexión del conductor, flexible, max.
4  mm²
Sección de conexión del conductor, flexible, mín.
0,5  mm²
Sección de embornado, máx.
4  mm²
Sección de embornado, mín.
0,14  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
4  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,5  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.
2,5  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
0,5  mm²
Sección del conductor, semirrígido, máx.
4  mm²
Sección del conductor, semirrígido, mín.
0,5  mm²
Sección transversal de conductor, núcleo rígido, máx.
2,5  mm²
Sección transversal de conductor, núcleo rígido, mín.
0,5  mm²
Tipo de conexión
PUSH IN
Tipo de conexión 2
PUSH IN

Generalidades

Carril
TS 35
Normas
IEC 60947-7-1
Sección de conexión del conductor AWG, min.
AWG 28
Sección de conexión del conductor AWG, máx.
AWG 12

Datos nominales

Sección nominal
2,5  mm²
Tensión nominal
500  V
Tensión nominal DC
500  V
Intensidad nominal
1,5  A
Corriente en conductor máximo
0,5  A
Normas
IEC 60947-7-1
Pérdida de potencia según la norma IEC 60947-7-x
0,77  mW
Categoría de sobretensión
III
Grado de polución
3

Clasificaciones

ETIM 6.0
EC000903
ETIM 7.0
EC000903
ETIM 8.0
EC000903
ETIM 9.0
EC000903
ETIM 10.0
EC000903
ECLASS 9.0
27-14-11-27
ECLASS 9.1
27-14-11-47
ECLASS 10.0
27-14-11-27
ECLASS 11.0
27-14-11-27
ECLASS 12.0
27-14-11-27
ECLASS 13.0
27-25-01-14
ECLASS 14.0
27-25-01-14
ECLASS 15.0
27-25-01-14

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Conformidad
