Descargar hoja de datos

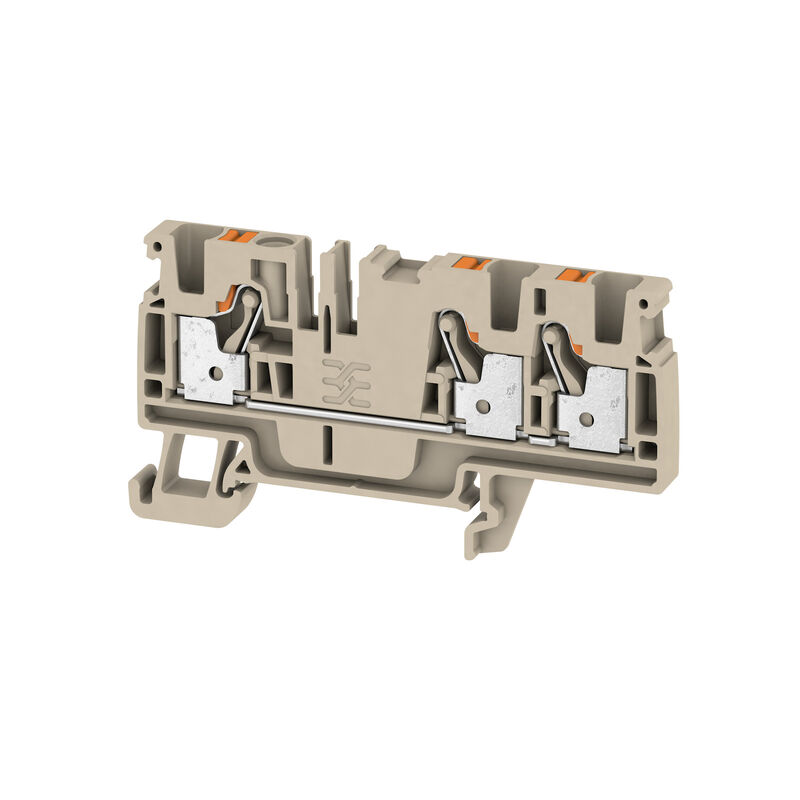

A3C 4

Borne de paso, PUSH IN, 4 mm², 800 V, 32 A, Beige oscuro

N.º de artículo 2051240000

Propiedades

Datos generales para pedido

Versión	Borne de paso, PUSH IN, 4 mm², 800 V, 32 A, Beige oscuro
Código	2051240000
Tipo	A3C 4
GTIN (EAN)	4050118411546
Cantidad	50 Pieza

Dimensiones y pesos

Profundidad	39,5 mm
Profundidad (pulgadas)	1,555 inch
Profundidad incl. carril DIN	40,5 mm
Altura	74 mm
Altura (pulgadas)	2,913 inch
Anchura	6,1 mm
Anchura (pulgadas)	0,24 inch
Peso neto	12,204 g

Temperaturas

Temperatura de almacenamiento	-25 °C...55 °C
Temperatura permanete de trabajo, min.	-60 °C
Temperatura permanete de trabajo, max.	130 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme sin exención
REACH SVHC	No SVHC above 0.1 wt%

Datos del material

Material	Wemid
Color	Beige oscuro
Color componentes de accionamiento	naranja
Grado inflamabilidad según UL 94	V-0

Datos nominales IECEx/ATEX

Núm. de certificación (ATEX)	TUEV16ATEX7909U
Núm. de certificación (IECEX)	IECEXTUR16.0036U
Tensión máx. (ATEX)	550 V
Corriente (ATEX)	29 A
Sección máx. del conductor (ATEX)	4 mm²
Tensión máx. (IECEx)	550 V
Corriente (IECEX)	29 A
Sección máx. del conductor (IECEX)	4 mm²
Caracterización EN 60079-7	Ex eb II C Gb
Etiqueta Ex 2014/34/UE	II 2 G D

Valores característicos del sistema

Tapa final obligatoria	Sí
Número de potenciales	1
Número de pisos	1
Número de puntos de embornado por piso	3
Número de potenciales por piso	1
Pisos internos puenteados	No
Conexión PE	No
Carril	TS 35
Función N	No
Función PE	No
Función PEN	No

Otros datos técnicos

con espiga de sujeción	No
enclavable	No
Indicación de montaje	Carril
Lados abiertos	derecha
Tipo de fijación	enclavado
Tipo de montaje	TS 35
Versión a prueba de explosivos	RAL 7001

Conductor embornable (conexión adicional)

Tipo de conexión, conexión adicional

PUSH IN

Conductor embornable (conexión nominal)

Calibre según 60 947-1	A4
Dimens. caña destornillador	0,6 x 3,5 mm
Dirección de conexión	arriba
Longitud de desaislado	12 mm
Longitud de tubo para terminal tubular con aislamiento de plástico DIN 46228/4	Longitud de tubo: mín.: 8 mm máx.: 12 mm Sección de conexión del conductor: mín.: 0,5 mm² máx.: 1,5 mm² Longitud de tubo: mín.: 7 mm máx.: 12 mm Sección de conexión del conductor: mín.: 1,5 mm² máx.: 2,5 mm² Longitud de tubo: mín.: 9 mm máx.: 15 mm Sección de conexión del conductor: mín.: 4 mm² nominal: 4 mm² máx.: 6 mm²
Longitud de tubo para terminal tubular doble	Longitud de tubo: mín.: 8 mm máx.: 12 mm Sección de conexión del conductor: mín.: 0,5 mm² máx.: 1,5 mm²
Longitud de tubo para terminal tubular sin aislamiento de plástico DIN 46228/1	Longitud de tubo: mín.: 8 mm máx.: 12 mm Sección de conexión del conductor: mín.: 0,5 mm² máx.: 1,5 mm² Longitud de tubo: mín.: 7 mm máx.: 12 mm Sección de conexión del conductor: mín.: 1,5 mm² máx.: 2,5 mm² Longitud de tubo: mín.: 9 mm máx.: 15 mm Sección de conexión del conductor: mín.: 4 mm² nominal: 4 mm² máx.: 6 mm²
Número de conexiones	3
Sección de conexión del conductor AWG, min.	AWG 26
Sección de conexión del conductor AWG, máx.	AWG 12
Sección de conexión del conductor, flexible, max.	6 mm²
Sección de conexión del conductor, flexible, mín.	0,5 mm²
Sección de embornado, máx.	6 mm²
Sección de embornado, mín.	0,14 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.	6 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.	0,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.	4 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.	0,5 mm²
Sección del conductor, semirrígido, máx.	6 mm²
Sección del conductor, semirrígido, mín.	0,5 mm²
Sección transversal de conductor, núcleo rígido, máx.	4 mm²
Sección transversal de conductor, núcleo rígido, mín.	0,5 mm²
Terminal tubular doble, max.	1,5 mm²
Terminal tubular doble, min.	0,5 mm²
Tipo de conexión	PUSH IN

Datos nominales según CSA

Corriente Gr B (CSA)	30 A
Corriente Gr C (CSA)	30 A
Corriente Gr D (CSA)	5 A
Núm. de certificación (CSA)	200039-70089609
Sección máx. del conductor (CSA)	10 AWG
Sección mín. del conductor (CSA)	26 AWG
Tensión Gr B (CSA)	600 V
Tensión Gr C (CSA)	600 V
Tensión Gr D (CSA)	600 V

Generalidades

Carril	TS 35
Indicación de montaje	Carril
Normas	IEC 60947-7-1
Sección de conexión del conductor AWG, min.	AWG 26
Sección de conexión del conductor AWG, máx.	AWG 12

Datos nominales

Sección nominal	4 mm²
Tensión nominal	800 V
Tensión nominal DC	800 V
Intensidad nominal	32 A
Corriente en conductor máximo	32 A
Normas	IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x	1 mΩ
Sobretensión de choque nominal	8 kV
Pérdida de potencia según la norma IEC 60947-7-x	1,02 W
Categoría de sobretensión	III
Grado de polución	3

Datos nominales según UL

Corriente Gr B (cURus)	30 A
Corriente Gr C (cURus)	30 A
Corriente Gr D (cURus)	5 A
Núm. de certificación (cURus)	E60693
Sección del conductor Cableado de campo máx. (cURus)	10 AWG
Sección del conductor Cableado de campo mín. (cURus)	26 AWG
Sección del conductor Cableado de fábrica máx. (cURus)	10 AWG
Sección del conductor Cableado de fábrica mín. (cURus)	26 AWG
Tensión Gr B (cURus)	600 V
Tensión Gr C (cURus)	600 V
Tensión Gr D (cURus)	600 V

Descargas

Homologación/certificado/documento de conformidad	[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58087) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253939) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_44872) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58128) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58163) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [BV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152184) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178457) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) [20-AV4BO-0269U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318070) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351)
Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65826)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2051240000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2051240000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2051240000&norm=0)
Pliego de condiciones	[Klippon® Connect 2051240000 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_75958) [Klippon® Connect 2051240000 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_75959)
Documentación del usuario	[NTI_A3C 4.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_58143) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI ALO16](https://mdcop.weidmueller.com/mediadelivery/asset/900_103845) [User Manual AXC 1.5-16](https://mdcop.weidmueller.com/mediadelivery/asset/900_229201)
Información de seguridad	[Go to website](https://www.weidmueller.com/int/service/safety_info.jsp)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)

Clasificaciones

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-01
ECLASS 14.0	27-25-01-01

Homologaciones

Homologaciones	![BURVER](/picture/BURVER.gif) ![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) ![CURUSEX](/picture/CURUSEX.gif) ![DETNORVER](/picture/DETNORVER.gif) ![IECEXTUR](/picture/IECEXTUR.gif) ![KEMAKEUR](/picture/KEMAKEUR.gif) ![KOSHAEX](/picture/KOSHAEX.gif) ![TUEVNATEX](/picture/TUEVNATEX.gif) ![UKEX](/picture/UKEX.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Conformidad
UL File Number Search	[Sitio web UL](LINK/UL_search.html)
Núm. de certificación (cURus)	E60693
Núm. de certificación (cURusEX)	E184763
