AAP11 1.5 LI RD
Obrázek výrobku
AAP11 1.5 LI RD
AAP11 1.5 LI RD
AAP11 1.5 LI RD
AAP11 1.5 LI RD

AAP11 1.5 LI RD

Modulární rozvodné svorky, PUSH IN, 1.5 mm², 500 V, 17.5 A, Tmavě béžová

ID výrobku 1988160000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 51 Je příslušenstvím 21 Příbuzné výrobky 23
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Údaje hodnocení IECEx/ATEX Specifikace systému Další technická data Vodiče k upevnění (další připojení) Vodiče k upevnění svorkou (jmenovité připojení) CSA data hodnocení Všeobecně Data hodnocení UL data hodnocení Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319215/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319246/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Všeobecné objednací údaje

Verze
Modulární rozvodné svorky, PUSH IN, 1.5 mm², 500 V, 17.5 A, Tmavě béžová
Číslo objednávky
1988160000
Typ
AAP11 1.5 LI RD
GTIN (EAN)
4050118372939
Množství
50 ks

Rozměry a hmotnosti

Hloubka
47 mm
Hloubka (v palcích)
1,85 inch
Hloubka včerně DIN lišty
48 mm
Výška
85,5 mm
Výška (v palcích)
3,366 inch
Šířka
3,5 mm
Šířka (v palcích)
0,138 inch
Čistá hmotnost
8,253 g

Teploty

Skladovací teplota
-25 °C...55 °C
Okolní teplota
-5 °C…40 °C
Trvalá provozní teplota, min.
-60 °C
Trvalá provozní teplota, max.
130 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
No SVHC above 0.1 wt%

Údaje materiálu

Základní materiál
Wemid
Barevný
Tmavě béžová
Barva provozních prvků
Červená
Klasifikace hořlavosti UL 94
V-0

Údaje hodnocení IECEx/ATEX

Č. osvědčení (ATEX)
TUEV17ATEX8030U
Č. osvědčení (IECEX)
IECEXTUR17.0015U
Max. napětí (ATEX)
550 V
Proud (ATEX)
13 A
Průřez vodiče max. (ATEX)
1.5 mm²
Max. napětí (IECEX)
550 V
Proud (IECEX)
13 A
Průřez vodiče max. (IECEX)
1.5 mm²
Značení EN 60079-7
Ex ec II C Gc
Ex 2014/34/EU značka
II 2 G D

Specifikace systému

Nutná koncová deska
Ano
Počet potenciálů
1
Počet úrovní
1

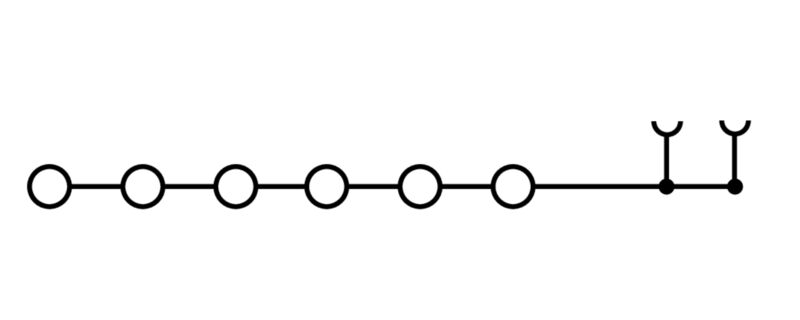

Počet svěrných bodů na úroveň
6
Počet pólů na řadu
1
Úrovně propojené interně
Ne
PE připojení
Ne
Nosná lišta
TS 35
N-funkce
Ne
PE funkce
Ne
Funkce PEN
Ne

Další technická data

Návod k instalaci
Nosná lišta
Otevřené strany
pravá
Příchytka
Ne
S připínacími kolíky
Ne
Typ montáže
TS 35
Typ upevnění
clip-in
Verze testovaná ve výbušném prostředí
Ano

Vodiče k upevnění (další připojení)

Směr připojení další připojení
vrchol
Typ připojení, další připojení
PUSH IN

Vodiče k upevnění svorkou (jmenovité připojení)

Délka odizolování
8 mm
Délka tubusu pro vodičovou koncovku bez plastové objímky DIN 46228/1
  • Délka tubusu:
    • min.:
      5 mm
  • Průřez připojení vodiče:
    • jmen.:
      0,25 mm²
  • Délka tubusu:
    • jmen.:
      6 mm
  • Průřez připojení vodiče:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Délka tubusu:
    • jmen.:
      10 mm
  • Průřez připojení vodiče:
    • jmen.:
      1,5 mm²
Délka tubusu pro vodičovou koncovku s plastovou objímkou DIN 46228/4
  • Délka tubusu:
    • min.:
      6 mm
    • max.:
      8 mm
  • Průřez připojení vodiče:
    • min.:
      0,14 mm²
    • max.:
      0,75 mm²
Měřidlo podle IEC 60947-1
A1
Počet připojení
6
Průřez propojení AWG, max.
AWG 14
Průřez propojení AWG, min.
AWG 26
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
1,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,14 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
1 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,14 mm²
Průřez připojení vodiče, pevné jádro, max.
1,5 mm²
Průřez připojení vodiče, pevné jádro, min.
0,14 mm²
Průřez připojení vodičů, jemně stáčené, max.
1,5 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,14 mm²
Průřez připojení vodičů, splétané, max.
1,5 mm²
Průřez připojení vodičů, splétané, min.
0,14 mm²
Směr připojení
vrchol
Typ připojení
PUSH IN
Typ připojení 2
PUSH IN
Upínací rozsah, max.
1,5 mm²
Upínací rozsah, min.
0,14 mm²
Velikost nože
0,4 x 2,0 mm

CSA data hodnocení

Průřez vodiče max. (CSA)
14 AWG
Průřez vodiče min. (CSA)
26 AWG
Velikost napětí B (CSA)
300 V
Velikost napětí C (CSA)
300 V
Velikost napětí D (CSA)
600 V
Velikost proudu B (CSA)
13 A
Velikost proudu C (CSA)
13 A
Velikost proudu D (CSA)
5 A
Č. osvědčení (CSA)
200039-70089609

Všeobecně

Nosná lišta
TS 35
Návod k instalaci
Nosná lišta
Průřez propojení AWG, max.
AWG 14
Průřez propojení AWG, min.
AWG 26
Standardy
IEC 60947-7-1

Data hodnocení

Jmenovitý průřez
1,5 mm²
Jmenovité napětí
500 V
Jmenovité DC napětí
500 V
Jmenovitý proud
17,5 A
Proud při maximu vodičů
17,5 A
Standardy
IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
1,83 mΩ
Jmenovité impulzní výdržné napětí
6 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
0,56 W
Kategorie rázového napětí
III
Závažnost znečištění
3

UL data hodnocení

Průřez vodiče propojení v terénu max. (cURus)
14 AWG
Průřez vodiče propojení v terénu min. (cURus)
26 AWG
Průřez vodiče propojení z výroby max. (cURus)
14 AWG
Průřez vodiče propojení z výroby min. (cURus)
26 AWG
Velikost napětí B (cURus)
300 V
Velikost napětí C (cURus)
300 V
Velikost napětí D (cURus)
600 V
Velikost proudu B (cURus)
13 A
Velikost proudu C (cURus)
13 A
Velikost proudu D (cURus)
5 A
Č. osvědčení (cURus)
E60693

Klasifikace

ETIM 6.0
EC000897
ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 9.0
27-14-11-20
ECLASS 9.1
27-14-11-20
ECLASS 10.0
27-14-11-20
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-19
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
