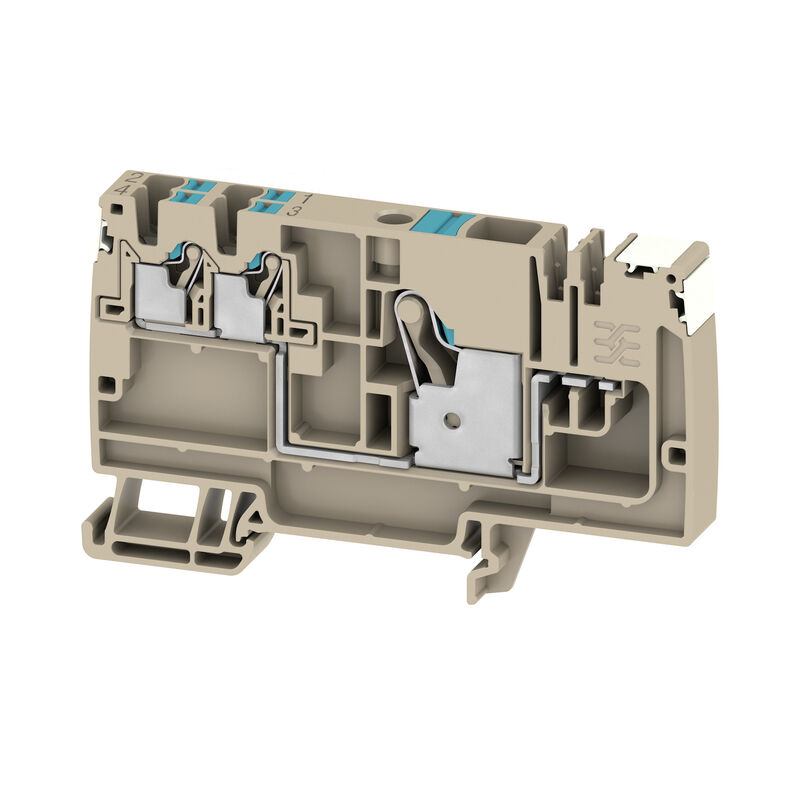

AAP12 10/4X2.5 LO-LI DL BL

Fördelarplintar, PUSH IN, 10 mm², 800 V, 57 A, mörkbeige

Produkt-ID 2675530000

Allmänna beställningsdata

Utförande	Fördelarplintar, PUSH IN, 10 mm², 800 V, 57 A, mörkbeige
Art.nr.	2675530000
Typ	AAP12 10/4X2.5 LO-LI DL BL
GTIN (EAN)	4050118733938
Förp.	20 items

Mått och vikter

Djup	53,5 mm
Byggdjup (tum)	2,106 inch
Byggdjup inkl. montageskena	54 mm
Höjd	89 mm
Bygghöjd (tum)	3,504 inch
Bredd	10 mm
Byggbredd (tum)	0,394 inch
Nettovikt	32,849 g

Temperaturer

Lagertemperatur	-25 °C...55 °C
Omgivningstemperatur	-5 °C…40 °C
Varaktig driftstemperatur, min.	−60 °C
Varaktig driftstemperatur, max.	130 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus	Kompatibel utan undantag
REACH SVHC	No SVHC above 0.1 wt%

Materialdata

Material	Wemid
Färgkod	mörkbeige
Färg manöverelement	blå
Brännbarhetsklass enligt UL 94	V-0

Märkdata IECEx/ATEX

Märkning EN 60079-7	Ex ec II C Gc
Ex 2014/34/EU märkning	II 2 G D

Systemparametrar

Ändplatta krävs	Ja
Antal potentialer	1
Antal våningar	1
Antal klämställen per våning	5
Antal potentialer per våning	1
Nivåer internt överkopplade	Nej
PE-anslutning	Nej
Skena	TS 35
N-Funktion	Ja
PE-Funktion	Nej
PEN-Funktion	Nej

ytterligare tekniska data

explosionstestat utförande	Ja
Montagesätt	ihakningsbar
Monteringsanvisning	Montageskena
Monteringstyp	TS 35
rastbar	Ja
Öppna sidor	höger

Klämbara ledare (ytterligare anslutning)

Anslutningsområde, ytterligare anslutning, max.	2,5 mm²
Anslutningsområde, ytterligare anslutning, min.	0,14 mm²
Anslutningsriktning	övre
Anslutningstyp, ytterligare anslutning	PUSH IN
Antal anslutningar, ytterligare anslutning	4
Avisoleringslängd, ytterligare anslutning	10 mm
Ledardiameter, entrådig, ytterligare anslutning, max.	2,5 mm²
Ledardiameter, entrådig, ytterligare anslutning, max.	2,5 mm²
Ledardiameter, entrådig, ytterligare anslutning, min	0,5 mm²
Ledardiameter, entrådig, ytterligare anslutning, min.	0,5 mm²
Ledardiameter, fintrådig med ändhylsa DIN 46228/1, ytterligare anslutning, max.	2,5 mm²
Ledardiameter, fintrådig med ändhylsa DIN 46228/1, ytterligare anslutning, min.	0,5 mm²
Ledardiameter, flertrådig, ytterligare anslutning, max.	2,5 mm²
Ledardiameter, flertrådig, ytterligare anslutning, min.	0,5 mm²
Märkström, ytterligare anslutning	24 A
Mejselmått, ytterligare anslutning	6 x 3,5 mm
Märkarea ytterligare anslutning	2,5 mm²

Klämbara ledare (Märkanslutning)

Anslutningsarea, flertrådig, max.	16 mm²
Anslutningsarea, flertrådig, min.	0,5 mm²
Anslutningsområde, max.	16 mm²
Anslutningsområde, min.	0,5 mm²
Anslutningsriktning	övre
Anslutningstyp	PUSH IN
Anslutningstyp 2	PUSH IN
Antal anslutningar	1
Avisoleringslängd	18 mm
Klingmått	1,0 x 5,5 mm
Ledararea, entrådig, max.	10 mm²
Ledararea, entrådig, min.	0,5 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.	10 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.	0,5 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.	10 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.	0,5 mm²
Ledararea, fintrådig, min.	0,5 mm²
Ledardiameter, AWG, max	AWG 6
Ledardiameter, AWG, min.	AWG 20
Ledardiameter, fintrådig, max.	10 mm²
Rörlängd för beslag i ledarände med plastkrage DIN 46228/4	Rörlängd: min.: 18 mm Ledarens anslutningsarea: min.: 1,5 mm² max.: 4 mm² Rörlängd: min.: 12 mm max.: 18 mm Ledarens anslutningsarea: min.: 6 mm² max.: 10 mm²
Rörlängd för beslag i ledarände utan plastkrage DIN 46228/1	Rörlängd: nominell: 18 mm Ledarens anslutningsarea: min.: 1,5 mm² max.: 10 mm²
Rörlängd för tvillingändhylsa	Rörlängd: nominell: 18 mm Ledarens anslutningsarea: min.: 0,75 mm² max.: 1 mm² Rörlängd: min.: 12 mm max.: 18 mm Ledarens anslutningsarea: min.: 1,5 mm² max.: 4 mm²
Tolkdorn enligt 60 947-1	A6
Tvilling-ändhylsa, max.	4 mm²
Tvilling-ändhylsa, min.	0,5 mm²

Allmänt

Antal poler	1
Ledardiameter, AWG, max	AWG 6
Ledardiameter, AWG, min.	AWG 20
Monteringsanvisning	Montageskena
Normer	IEC 60947-7-1
Skena	TS 35

Märkdata

Märkarea	10 mm²
Märkspänning	800 V
Märkspänning DC	800 V
Märkström	57 A
Ström med max. ledare	57 A
Normer	IEC 60947-7-1
Genomgångsmotstånd enligt IEC 60947-7-x	0,56 mΩ
Märkstötspänning	8 kV
Förlusteffekt enligt IEC 60947-7-x	1,82 W
Nedsmutsningsgrad	3
Överspänningskategori	III

Nedladdningar

Godkännande/Certifikat/Dokument om överensstämmelse	DNVGL certificate CE Declaration of Conformity UKCA declaration of conformity Confirmation of Standards EN 45545-2_2020-10
Teknikuppgifter Data	CAD data -- STEP
Eplan Data Portal	Eplan data
CADENAS eCATALOG	CAX data
WSCAD Universe	WSCAD data
Användardokumentation	AAP Terminal Blocks for control voltage distribution
Kataloger	Catalogues in PDF-format

Klassificeringar

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-19
ECLASS 14.0	27-25-01-19
