Propiedades

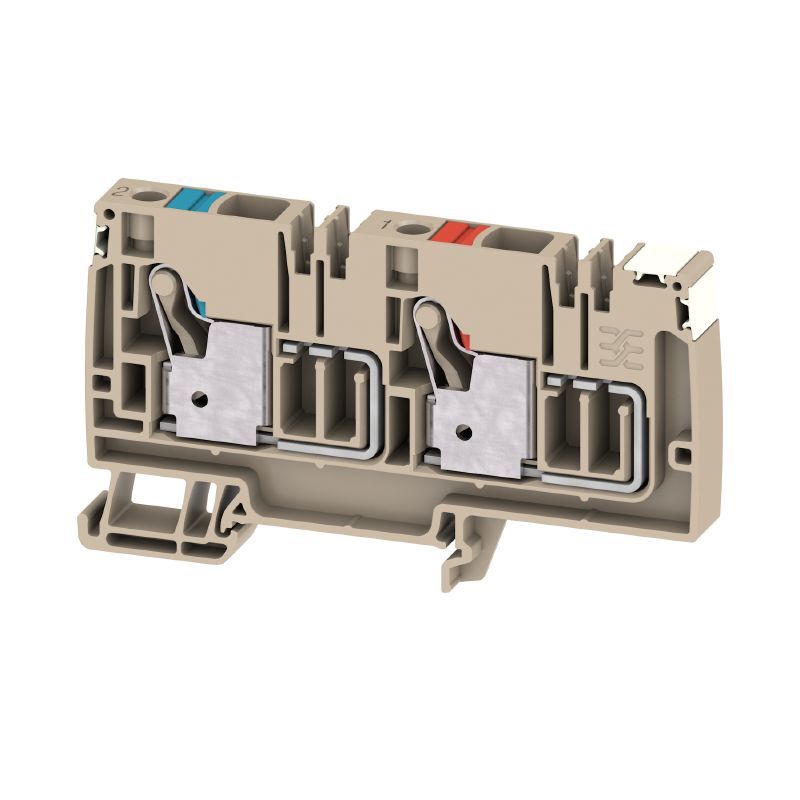

| Versión | Borne de alimentación, PUSH IN, 10 mm², 500 V, 57 A, Beige oscuro |
| Código | 2675560000 |
| Tipo | AAP14 10 LO-LO DL |
| GTIN (EAN) | 4050118733549 |
| Cantidad | 20 Pieza |
| Profundidad | 53,5 mm |
| Profundidad (pulgadas) | 2,106 inch |
| Profundidad incl. carril DIN | 54 mm |
| Altura | 53,5 mm |
| Altura (pulgadas) | 2,106 inch |
| Anchura | 10 mm |
| Anchura (pulgadas) | 0,394 inch |
| Peso neto | 41,27 g |
| Temperatura de almacenamiento | -25 °C...55 °C |
| Temperatura permanete de trabajo, min. | -60 °C |
| Temperatura permanete de trabajo, max. | 130 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Color | Beige oscuro |
| Grado inflamabilidad según UL 94 | V-0 |
| Núm. de certificación (ATEX) | TUEV17ATEX8030U |
| Núm. de certificación (IECEX) | IECEXTUR17.0015U |
| Tensión máx. (ATEX) | 352 V |
| Corriente (ATEX) | 45 A |
| Sección máx. del conductor (ATEX) | 10 mm² |
| Tensión máx. (IECEx) | 352 V |
| Corriente (IECEX) | 45 A |
| Sección máx. del conductor (IECEX) | 10 mm² |
| Caracterización EN 60079-7 | Ex ec II C Gc |
| Etiqueta Ex 2014/34/UE | II 2 G D |
| Tapa final obligatoria | Sí |
| Número de potenciales | 2 |
| Número de pisos | 1 |
| Número de puntos de embornado por piso | 2 |
| Número de potenciales por piso | 2 |
| Pisos internos puenteados | No |
| Carril | TS 35 |
| Lados abiertos | derecha |
| Versión a prueba de explosivos | RAL 7001 |
| Tipo de conexión, conexión adicional | PUSH IN |
| Calibre según 60 947-1 | A6 |
| Dimens. caña destornillador | 1,0 x 5,5 mm |
| Longitud de desaislado | 18 mm |
| Longitud de tubo para terminal tubular con aislamiento de plástico DIN 46228/4 |
|
| Longitud de tubo para terminal tubular doble |
|
| Longitud de tubo para terminal tubular sin aislamiento de plástico DIN 46228/1 |
|
| Número de conexiones | 2 |
| Sección de conexión del conductor AWG, min. | AWG 20 |
| Sección de conexión del conductor AWG, máx. | AWG 6 |
| Sección de conexión del conductor, flexible, max. | 10 mm² |
| Sección de conexión del conductor, flexible, mín. | 0,5 mm² |
| Sección de embornado, máx. | 16 mm² |
| Sección de embornado, mín. | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx. | 10 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín. | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx. | 10 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín. | 0,5 mm² |
| Sección del conductor, semirrígido, máx. | 16 mm² |
| Sección del conductor, semirrígido, mín. | 0,5 mm² |
| Sección transversal de conductor, núcleo rígido, máx. | 10 mm² |
| Sección transversal de conductor, núcleo rígido, mín. | 0,5 mm² |
| Terminal tubular doble, max. | 4 mm² |
| Terminal tubular doble, min. | 0,5 mm² |
| Tipo de conexión | PUSH IN |
| Tipo de conexión 2 | PUSH IN |
| Carril | TS 35 |
| Normas | Según IEC 60947-7-1 |
| Sección de conexión del conductor AWG, min. | AWG 20 |
| Sección de conexión del conductor AWG, máx. | AWG 6 |
| Sección nominal | 10 mm² |
| Tensión nominal | 500 V |
| Tensión nominal DC | 500 V |
| Intensidad nominal | 57 A |
| Corriente en conductor máximo | 57 A |
| Normas | Según IEC 60947-7-1 |
| Resistencia de paso según IEC 60947-7-x | 0,56 mΩ |
| Sobretensión de choque nominal | 6 kV |
| Pérdida de potencia según la norma IEC 60947-7-x | 1,82 W |
| Homologación/certificado/documento de conformidad |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58106)
[20-AV4BO-0271U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318072) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153924) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205812) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2675560000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2675560000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2675560000&norm=0) |
| Documentación del usuario | [AAP Terminal Blocks for control voltage distribution](https://mdcop.weidmueller.com/mediadelivery/asset/900_102992) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| Homologaciones |       |
| ROHS | Conformidad |
