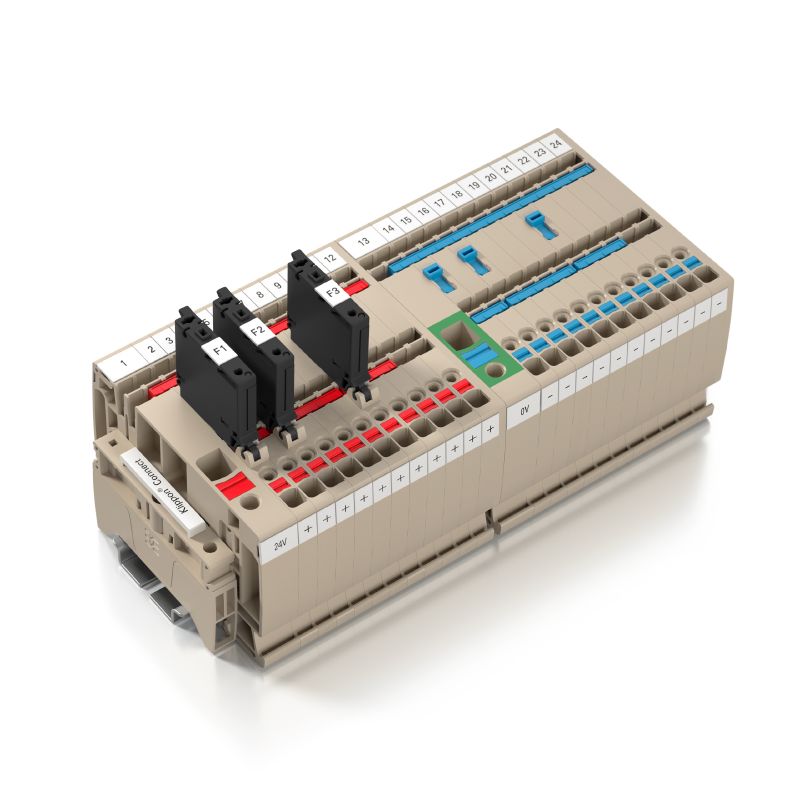

AAP21 10 FE

Borne de alimentación, PUSH IN, 10 mm², 250 V, 57 A, Beige oscuro

N.º de artículo 2428920000

Propiedades

Datos generales para pedido

Versión	Borne de alimentación, PUSH IN, 10 mm², 250 V, 57 A, Beige oscuro
Código	2428920000
Tipo	AAP21 10 FE
GTIN (EAN)	4050118438284
Cantidad	20 Pieza

Dimensiones y pesos

Profundidad	53,5 mm
Profundidad (pulgadas)	2,106 inch
Profundidad incl. carril DIN	55 mm
Altura	82 mm
Altura (pulgadas)	3,228 inch
Anchura	12 mm
Anchura (pulgadas)	0,472 inch
Peso neto	33,752 g

Temperaturas

Temperatura de almacenamiento	-25 °C...55 °C
Temperatura permanete de trabajo, min.	-60 °C
Temperatura permanete de trabajo, max.	130 °C

Conformidad medioambiental del producto

REACH SVHC	/
Estado de cumplimiento de la directiva RoHS	Conforme sin exención

Datos del material

Material	Wemid
Color	Beige oscuro
Color componentes de accionamiento	azul
Grado inflamabilidad según UL 94	V-0

Datos nominales IECEx/ATEX

Núm. de certificación (ATEX)	TUEV17ATEX8063U
Núm. de certificación (IECEX)	IECEXTUR17.0029U
Sección máx. del conductor (ATEX)	10 mm²
Caracterización EN 60079-7	Ex ec II C Gc
Etiqueta Ex 2014/34/UE	II 2 G D

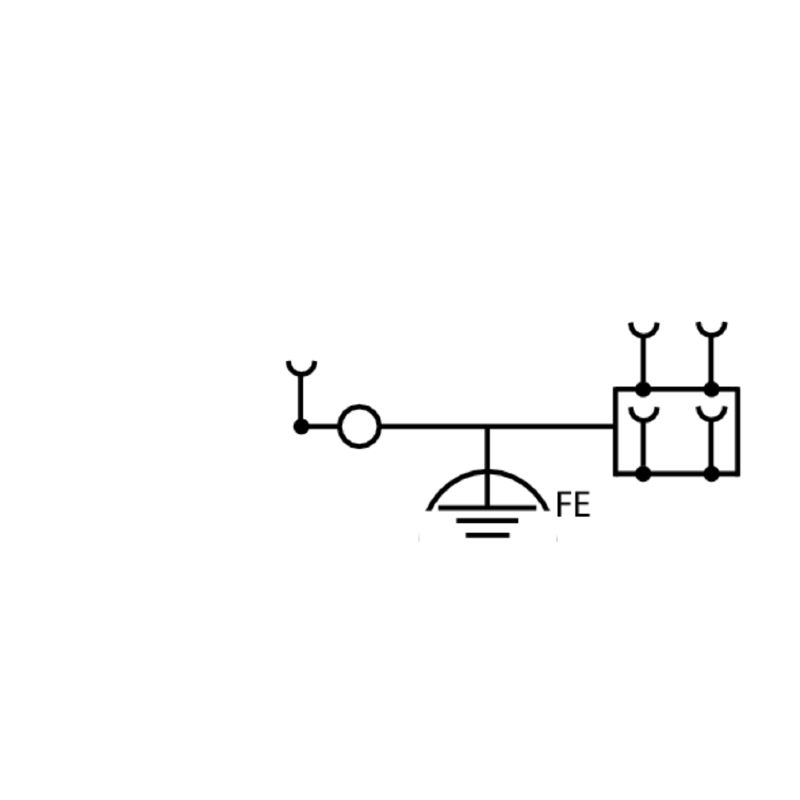

Valores característicos del sistema

Tapa final obligatoria	Sí
Número de potenciales	1
Número de pisos	1
Número de puntos de embornado por piso	1
Número de potenciales por piso	1
Pisos internos puenteados	No
Conexión PE	No
Carril	TS 35
Función N	No
Función PE	No
Función PEN	No

Otros datos técnicos

con espiga de sujeción	No
enclavable	No
Indicación de montaje	Carril
Lados abiertos	derecha
Tipo de fijación	enclavado
Tipo de montaje	TS 35
Versión a prueba de explosivos	RAL 7001

Conductor embornable (conexión adicional)

Tipo de conexión, conexión adicional

PUSH IN

Conductor embornable (conexión nominal)

Calibre según 60 947-1	A6
Dimens. caña destornillador	1,0 x 5,5 mm
Dirección de conexión	arriba
Longitud de desaislado	18 mm
Longitud de tubo para terminal tubular con aislamiento de plástico DIN 46228/4	Longitud de tubo: mín.: 18 mm nominal: 18 mm Sección de conexión del conductor: mín.: 1,5 mm² máx.: 10 mm² Longitud de tubo: mín.: 12 mm máx.: 18 mm Sección de conexión del conductor: mín.: 1,5 mm² máx.: 4 mm²
Longitud de tubo para terminal tubular doble	Longitud de tubo: mín.: 18 mm nominal: 18 mm Sección de conexión del conductor: mín.: 1,5 mm² máx.: 10 mm² Longitud de tubo: mín.: 12 mm máx.: 18 mm Sección de conexión del conductor: mín.: 1,5 mm² máx.: 4 mm²
Longitud de tubo para terminal tubular sin aislamiento de plástico DIN 46228/1	Longitud de tubo: mín.: 18 mm nominal: 18 mm Sección de conexión del conductor: mín.: 1,5 mm² máx.: 10 mm²
Número de conexiones	1
Sección de conexión del conductor AWG, min.	AWG 20
Sección de conexión del conductor AWG, máx.	AWG 6
Sección de conexión del conductor, flexible, max.	10 mm²
Sección de conexión del conductor, flexible, mín.	0,5 mm²
Sección de embornado, máx.	10 mm²
Sección de embornado, mín.	0,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.	10 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.	0,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.	10 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.	0,5 mm²
Sección del conductor, semirrígido, máx.	10 mm²
Sección del conductor, semirrígido, mín.	0,5 mm²
Sección transversal de conductor, núcleo rígido, máx.	10 mm²
Sección transversal de conductor, núcleo rígido, mín.	0,5 mm²
Terminal tubular doble, max.	4 mm²
Terminal tubular doble, min.	0,5 mm²
Tipo de conexión	PUSH IN

Datos nominales según CSA

Núm. de certificación (CSA)	200039-70089609
Sección máx. del conductor (CSA)	6 AWG
Sección mín. del conductor (CSA)	20 AWG
Tensión Gr B (CSA)	600 V
Tensión Gr C (CSA)	600 V
Tensión Gr D (CSA)	600 V

Generalidades

Carril	TS 35
Indicación de montaje	Carril
Normas	Según IEC 60947-7-2
Sección de conexión del conductor AWG, min.	AWG 20
Sección de conexión del conductor AWG, máx.	AWG 6

Datos nominales

Sección nominal	10 mm²
Tensión nominal	250 V
Tensión nominal DC	250 V
Intensidad nominal	57 A
Normas	Según IEC 60947-7-2
Resistencia de paso según IEC 60947-7-x	0,56 mΩ
Sobretensión de choque nominal	4 kV
Pérdida de potencia según la norma IEC 60947-7-x	1,82 W
Categoría de sobretensión	III
Grado de polución	3

Datos nominales según UL

Núm. de certificación (cURus)	E60693
Sección del conductor Cableado de campo máx. (cURus)	6 AWG
Sección del conductor Cableado de campo mín. (cURus)	20 AWG
Sección del conductor Cableado de fábrica máx. (cURus)	6 AWG
Sección del conductor Cableado de fábrica mín. (cURus)	20 AWG
Tensión Gr B (cURus)	600 V
Tensión Gr C (cURus)	600 V
Tensión Gr D (cURus)	600 V
