Propiedades
| Versión | Transductor de medición de corriente, Control del valor límite, Entrada : 0…20/25/30 A, Salida analógica, Salida de relé, Conductor portador de corriente a través de cable pasante efecto Hall |
| Código | 1510540000 |
| Tipo | ACT20P-CMT-30-AO-RC-S |
| GTIN (EAN) | 4050118319590 |
| Cantidad | 1 Pieza |
| Profundidad | 113,6 mm |
| Profundidad (pulgadas) | 4,472 inch |
| Altura | 119,2 mm |
| Altura (pulgadas) | 4,693 inch |
| Anchura | 22,5 mm |
| Anchura (pulgadas) | 0,886 inch |
| Peso neto | 158 g |
| Temperatura de almacenamiento | -40 °C...85 °C |
| Temperatura de servicio | -25 °C...60 °C |
| Humedad | 5...95 % (sin condensación) |
| MTTF | 158 a |
| Estado de cumplimiento de la directiva RoHS | Conforme con exención |
| Exención RoHS (si procede/conocida) | 6c, 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| Frecuencia de entrada | AC: 15…700 Hz (true root mean square) |
| Número de entradas | 1 |
| Proceso de sobrecarga | Pico de corriente máx.: 10 × entrada para 1s |
| Rango de medida de entrada |
configurable
0…20/25/30 A AC (RMS) o DC máx. corriente de pico 10 × IEntrada (1 s) Para la medición de corriente DC (AA): indicación del sentido de la corriente en la salida (-/+ valor analógico). |
| Señal de entrada | Conductor portador de corriente a través de cable pasante efecto Hall |
| Tipo |
activo
el control conectado debe ser pasivo |
| Función de alarma |
Corriente de choque
Falta de corriente Ajuste del valor límite de alarma: 2 - 105 % Histéresis 5% / 10% Retardo de alarma: 0…10 s |
| Intens. de conexión nominal | 6 A |
| Intensidad permanente | 2 × I Input |
| Salidas digitales | 1 |
| Tensión de conex. AC, max. | 250 V |
| Tensión de conex. DC, max. | 24 V |
| Tipo |
Relé, 1 contacto conmutado
Ajuste normal / inverso |
| Función de transmisión | directo o invertido |
| Intensidad de salida |
ajustable
0...20 mA 4...20 mA -20…+20 mA |
| Número de salidas analógicas | 1 |
| Resistencia de carga Corriente | ≤ 600 Ω |
| Resistencia de carga tensión | ≥ 10 kΩ |
| Tensión de salida |
ajustable
0...10 V 2…10 V 0...5 V 1...5 V -5…+5 V -10...+10 V |
| Carril | TS 35 |
| Coeficiente de temperatura |
typ. 0.04 % / K
max. 0.09 % / K |
| Configuración | Microswitch y potenciómetro |
| Consumo máx. de corriente | 2,2 W |
| Precisión | <0,75 % FSR |
| Separación galvánica |
Separador de 4 vías;
entre entrada ⁄ salida ⁄ alimentación ⁄ relé |
| Tensión de alimentación | 16,8 V…31,2 V |
| Tiempo de respuesta |
≤ 300 ms (RMS)
≤ 60 ms (AA) |
| Tipo de protección | IP20 |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Normas EMC | EN 61326-1 |
| Separación galvánica |
Separador de 4 vías;
entre entrada ⁄ salida ⁄ alimentación ⁄ relé |
| Sobretensión de choque fijo | 6,4 kV (1,2/50 µs) |
| Tensión de aislamiento | 4 kVeff / 1 min. |
| Tensión de prueba | 4 kV |
| Tensión nominal | 300 V ACrms |
| Tipo de conexión | Conexión brida-tornillo |
| Par de apriete, min. | 0,4 Nm |
| Par de apriete, max. | 0,6 Nm |
| Sección de embornado, conexión nominal | 1,5 mm² |
| Sección de embornado, mín. | 0,5 mm² |
| Sección de embornado, máx. | 2,5 mm² |
| Sección de conexión del conductor AWG, min. | AWG 26 |
| Sección de conexión del conductor AWG, máx. | AWG 12 |
| Información de producto |
La serie de equipos ACT20P-CMT-XX-(AO)-RC-S mide y monitoriza corrientes AC y DC de hasta 60 A. El método de valor efectivo real empleado permite realizar mediciones precisas incluso para formas de onda de corriente distorsionadas. Los equipos incluyen control integrado del valor límite con umbrales de conmutación, retardo e histéresis ajustables, además de una salida de relé. Propiedades
|
| Homologación/certificado/documento de conformidad |
[Certification DNV GL](https://mdcop.weidmueller.com/mediadelivery/asset/900_152118)
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35553) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61958) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1510540000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1510540000) |

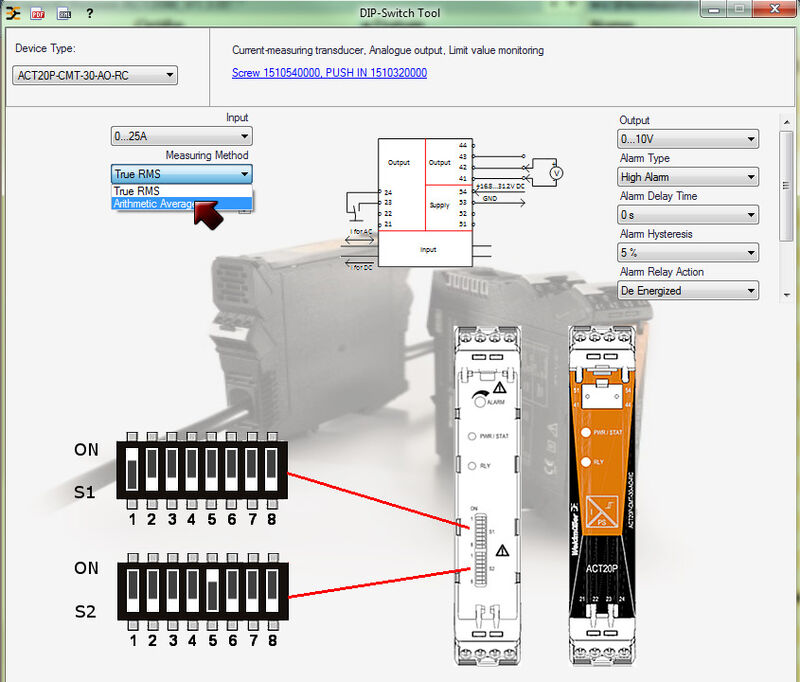

| Software | [DIP switch configuration tool](https://mdcop.weidmueller.com/mediadelivery/asset/900_35389) |
| Documentación del usuario | [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_39965) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002475 |
| ETIM 7.0 | EC002475 |
| ETIM 8.0 | EC002475 |
| ETIM 9.0 | EC002475 |
| ECLASS 9.0 | 27-21-01-23 |
| ECLASS 9.1 | 27-21-01-23 |
| ECLASS 10.0 | 27-21-01-23 |
| ECLASS 11.0 | 27-21-01-23 |
| ECLASS 12.0 | 27-21-01-23 |
| ECLASS 13.0 | 27-21-01-23 |
| ECLASS 14.0 | 27-21-01-23 |
| Homologaciones |   |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| N.º de certificado (cULus) | E141197 |
