Propiedades
| Versión | Convertidores de señales de temperatura, Duplicador/separador de señal, Entrada : Temperatura, PT100, Salida : 2 x 0(4) - 20 mA |
| Código | 7760054236 |
| Tipo | ACT20P-RTI-2AO-S |
| GTIN (EAN) | 6944169696442 |
| Cantidad | 1 Pieza |
| Profundidad | 114 mm |
| Profundidad (pulgadas) | 4,488 inch |
| Altura | 117 mm |
| Altura (pulgadas) | 4,606 inch |
| Anchura | 12,5 mm |
| Anchura (pulgadas) | 0,492 inch |
| Peso neto | 115 g |
| Temperatura de almacenamiento | -40 °C...85 °C |
| Temperatura de servicio | -20 °C...60 °C |
| Humedad | 5...95 % (sin condensación) |
| Estado de cumplimiento de la directiva RoHS | Conforme con exención |
| Exención RoHS (si procede/conocida) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| Número de entradas | 1 |
| Rango de temperatura |
configurable
PT100: -200…+850 °C Rango de medida mín. 10 ºC (RTD) |
| Resistencia de conducción en el circuito de medición | ≤ 50 Ω |
| Sensor |
PT100 (3 wire)
Cu50 Cu100 |
| Corriente de resistencia de carga |
por canal
≤ 300 Ω |
| Corriente de salida |
ajustable
2 x 0 (4)...20 mA |
| Número de salidas | 2 |
| Tipo |
activo
el control conectado debe ser pasivo |
| Valor en caso de rotura de hilo |
Sí
Valor de salida: 22 mA |
| Carril | TS 35 |
| Coeficiente de temperatura | ≤ 100 ppm/K |
| Configuración |

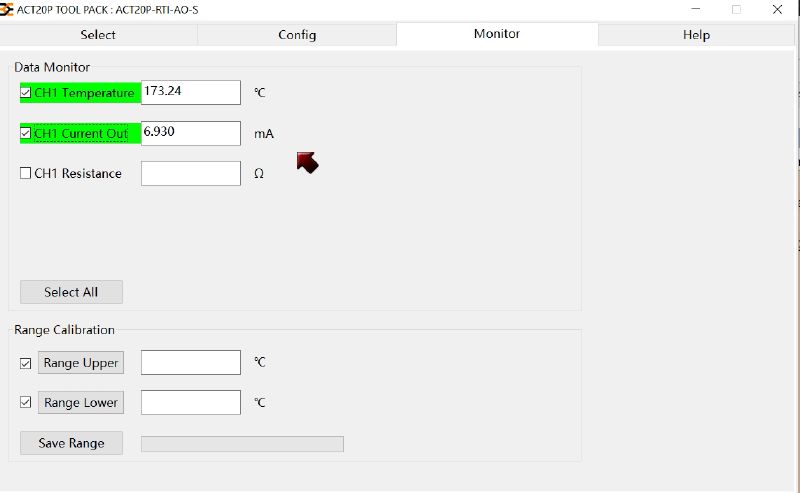

Con el software gratuito ACT20P TOOL PACK
Requiere adaptador de configuración 8978580000 CBX200 USB + 2907490000 ADAPTER CBX200 - MINI USB |
| Consumo de corriente | <65 mA @ IOUT = 20 mA |
| Potencia admitida | ca. 1,5 W |
| Precisión | 0,2 °C ⁄ 0,1 % del valor final |
| Separación galvánica | entre entrada / salida / alimentación |
| Tensión de alimentación | 24 V DC ± 20 % |
| Tiempo de respuesta | ≤1s |
| Tipo de protección | IP20 |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Normas EMC | EN 61326-1 |
| Separación galvánica | entre entrada / salida / alimentación |
| Sobretensión de choque fijo | 4 kV (1,2/50 µs) |
| Tensión de aislamiento | 2 kV entradas / salidas / alimentación |
| Tensión de prueba | 0,3 kV |
| Tensión nominal | 300 V |
| Tipo de conexión | Conexión brida-tornillo |
| Par de apriete, max. | 0,6 Nm |
| Sección de embornado, conexión nominal | 2,5 mm² |
| Sección de embornado, mín. | 0,5 mm² |
| Sección de embornado, máx. | 2,5 mm² |
| Sección de conexión del conductor AWG, min. | AWG 30 |
| Sección de conexión del conductor AWG, máx. | AWG 14 |
| Homologación/certificado/documento de conformidad | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_291155) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_249221) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=7760054236) |
| Software | [ACT20P TOOL PACK version 2.3](https://mdcop.weidmueller.com/mediadelivery/asset/900_290562) |
| Documentación del usuario | [instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_290648) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002919 |
| ETIM 7.0 | EC002919 |
| ETIM 8.0 | EC002919 |
| ETIM 9.0 | EC002919 |
| ECLASS 9.0 | 27-21-01-29 |
| ECLASS 9.1 | 27-21-01-29 |
| ECLASS 10.0 | 27-21-01-29 |
| ECLASS 11.0 | 27-21-01-29 |
| ECLASS 12.0 | 27-21-01-29 |
| ECLASS 13.0 | 27-21-01-29 |
| ECLASS 14.0 | 27-21-01-29 |
| Homologaciones |  |
| ROHS | Conformidad |
