ACT20X-HDI-SDO-RNC-S

Przetwornik / separator sygnału EX, 1-kanałowy

Nr. produktu 8965350000

Właściwości

Ogólne dane zamówieniowe

Wersja	Przetwornik / separator sygnału EX, 1-kanałowy
Nr zam.	8965350000
Typ	ACT20X-HDI-SDO-RNC-S
GTIN (EAN)	4032248784868
Ilość	1 szt.

Wymiary i masa

Głębokość	113,6 mm
Głębokość (cale)	4,472 inch
	119,2 mm
Wysokość (cale)	4,693 inch
Szerokość	22,5 mm
Szerokość (cale)	0,886 inch
Masa netto	175 g

Temperatury

Temperatura magazynowania	-20 °C...85 °C
Temperatura eksploatacyjna	-20 °C...60 °C
Wilgotność	0...95 % (bez obroszenia)

Prawdopodobieństwo usterki

SIL PAPER	[SIL certificate](PDF/Cert_Weidmueller_070902_P0002_C001_V2R1.pdf)
SIL zgodnie z normą IEC 61508	2
MTBF	207 a

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS	Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	2f6dd957-421a-46db-a0c2-cf1609156924

Assembling

Pozycja montażowa	poziome lub pionowe
rodzaj montażu	Szyna nośna do montażu zatrzaskowego
Szyna	TS 35

Wejście EX

czas trwania impulsu	> 0.1 ms
czujnik	czujnik NAMUR wg EN60947-5-6 łącznik z lub bez RS, RP
Częstotliwość wejściowa	<20 Hz
Niski poziom wyzwalania	<1,2 mA
rezystancja	RP = 750 Ω / RS = 15kΩ
rezystancja wejściowa	1 kΩ
sygnał wyjściowy w razie przerwania przewodu	<0,1 mA >6,5 mA (w razie przerwania przewodu)
Triggerlevel high	> 2,1 mA
Typ	obwód iskrobezpieczny
zasilacz NAMUR	8 V DC / 8 mA
zasilanie czujnika	8 V DC / 8 mA

Wyjście cyfrowe

Częstotliwość łączeniowa, max.	20 Hz
funkcja	Wyjście = wejście bezpośrednie lub z inwersją (konfigurowalne)
Moc załączalna	500 VA / 60 W (obszar bezpieczny) 16 VA / 60 W (strefa 2)
prąd trwały	≤ 2 A AC/DC (zakres bezpieczny, strefa 2 zakres)
Typ	Przekaźnik, 1 zestyk rozwierny Częstotliwość przełączania 20 Hz
znamionowe napięcie załączalne	≤ 250 V AC / 30 V DC (zakres bezpieczny) ≤ 32 V AC / 32 V DC (strefa 2)

wyjście alarmu

Funkcja alarmu	Przerwanie linii wejścia Zwarcie wejścia Brak napięcia zasilania Błąd urządzenia
moc znamionowa	≤ 62,5 V AC / 32 W (zakres bezpieczny) ≤ 16 VA / 32 W (strefa 2)
prąd trwały	≤ 0,5 A AC / 0,3 A DC (zakres bezpieczny) ≤ 0,5 A AC / 1 A DC (strefa 2)
Typ	przekaźnik stanu 1 NC (beznapięciowe)
znamionowe napięcie załączalne	≤ 125 V AC / 110 V DC (zakres bezpieczny) ≤ 32 V AC / 32 V DC (strefa 2)

Informacje ogólne

Konfiguracja	z oprogramowaniem FDT/DTM Wymaga adaptera konfiguracji 8978580000 CBX200 USB
pobór mocy	≤ 1.3 W
Robocza wysokość nad poziomem morza	≤ 2000 m
Rodzaj przyłącza	złącze śrubowe
Stopień ochrony	IP20
Wilgotność	0...95 % (bez obroszenia)
Zasilanie	19,2…31,2 V DC

koordynacja izolacji

Napięcie izolacji	2,6 kV (wejście / wyjście)
napięcie nominalne	300 V
Normy	EN 61010-1
Normy EMV	EN 61326-1

dane dla zastosowań w strefach zagrożenia wybuchem (ATEX)

Miejsce instalacji	Urządzenie instalowane w obszarze bezpiecznym, strefa 2
moc P₀	32 mW
napięcie U₀	10,6 V DC
Oznakowanie	II (1) G [Ex ia Ga] IIC/IIB/IIA II (1) D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I
prąd I₀	12 mA DC

Podstawowe parametry bezpieczeństwa technicznego

Description of the "safe state"	de-energized (relay output)
Diagnostic test interval	10 s
T_proof	4 a
Total failure rate for safe detected failures (λ_SD)	0 FIT
typ urządzenia	B
tolerancja błędu sprzętu (HFT)	0
kategoria bezpieczeństwa	SIL 2
Relay lifetime	100000 times
Safe Failure Fraction (SFF)	90 %
Mean Time To Repair (MTTR)	8 h
Total failure rate for safe undetected failures (λ_SU)	289 FIT
Total failure rate for dangerous detected failures (λ_DD)	130 FIT
Total failure rate for dangerous undetected failures (λ_DU)	46 FIT
prawdopodobieństwo awarii PFH	4.66 x 10^-8 h^-1
Demand mode	High
Demand rate	1 000 s
Demand response time	<10 ms (relay output)

Parametry bezpieczeństwa technicznego Low demand mode

Safe Failure Fraction (SFF)	90 %
Average Probability of Failure on Demand (PFD_avg)	2.04 x 10^-4 (T_proof = 1 year) 4.08 x 10^-4 (T_proof = 2 years) 1.02 x 10^-4 (T_proof = 5 years)

Dane przyłączeniowe

Rodzaj przyłącza	złącze śrubowe
Moment obrotowy dociągający, min.	0,4 Nm
Moment obrotowy dociągający, maks.	0,6 Nm
Zakres zacisków przyłącza pomiarowego	2,5 mm²
Zakres zaciskania, min.	0,25 mm²
Zakres zaciskania, maks.	2,5 mm²
przekrój przyłącza przewodu AWG, min.	AWG 26
przekrój przyłączeniowy przewodu AWG, maks.	AWG 12

Gwarancja

Czasokres

3 lata

Pobieranie

Dopuszczenie/Certyfikat/Deklaracja zgodności	[Application notes -- Certification SIL](https://mdcop.weidmueller.com/mediadelivery/asset/900_35511) [Certification DNV GL](https://mdcop.weidmueller.com/mediadelivery/asset/900_42626) [Application notes -- Certification ATEX](https://mdcop.weidmueller.com/mediadelivery/asset/900_97039) [Application notes -- Certification IECEx](https://mdcop.weidmueller.com/mediadelivery/asset/900_97149) [UL certification for canada](https://mdcop.weidmueller.com/mediadelivery/asset/900_321817) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35395)
Dane projektowe	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66772)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.8965350000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8965350000)
Oprogramowanie	[WI-Manager, DTM-Library for online installation](https://mdcop.weidmueller.com/mediadelivery/asset/900_35364) [Release notes for Weidmueller FDT-DTM Software version](https://mdcop.weidmueller.com/mediadelivery/asset/900_248446)
Dokumentacja użytkownika	[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35626) [Application notes -- Safety Manual for SIL application](https://mdcop.weidmueller.com/mediadelivery/asset/900_40043) [Handbuch ACT20X- Serie, deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_102720) [Manual ACT20X- series, english](https://mdcop.weidmueller.com/mediadelivery/asset/900_102722) [20210120 Security Advisory - WI-Manager affected by MundM Software fdtCONTAINER vulnerability](https://mdcop.weidmueller.com/mediadelivery/asset/900_189001)
Katalogi	[Catalogues in PDF-format](LINK/Catalog.html)

Klasyfikacje

ETIM 6.0	EC002653
ETIM 7.0	EC002653
ETIM 8.0	EC002653
ETIM 9.0	EC002653
ECLASS 9.0	27-21-01-20
ECLASS 9.1	27-21-01-20
ECLASS 10.0	27-21-01-20
ECLASS 11.0	27-21-01-20
ECLASS 12.0	27-21-01-20
ECLASS 13.0	27-21-01-20
ECLASS 14.0	27-21-01-20

Karty specyfikacji przetargowych

Długa specyfikacja

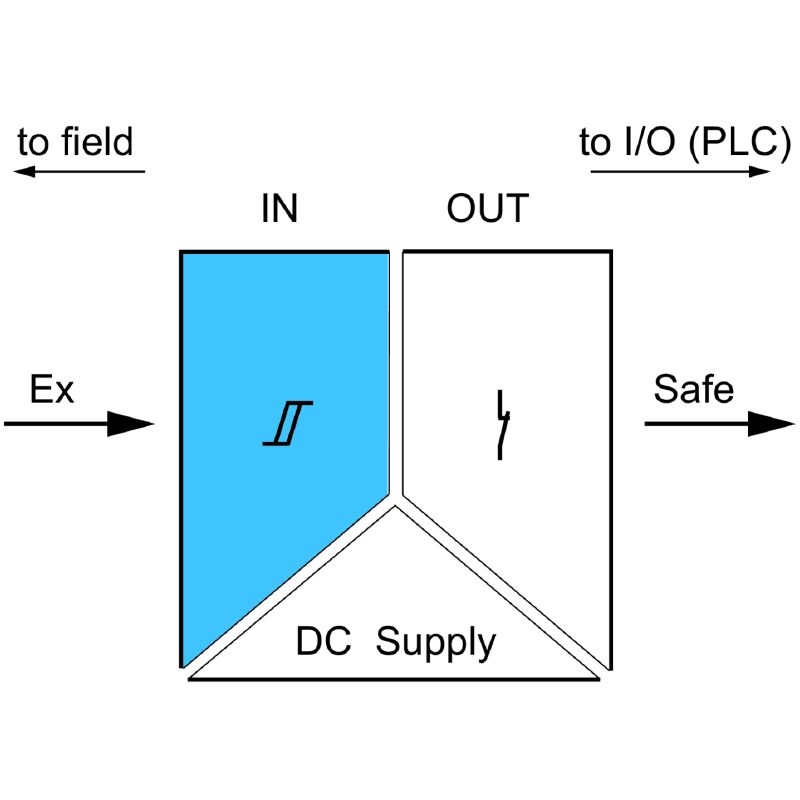

Separowane wzmacniacze przekaźnikowe Ex do czujników Namur,
1-kanałowy separowany wzmacniacz przekaźnikowy o szerokości 22,5 mm z zasilaniem zewnętrznym,
do transmisji i separacji sygnałów czujników Namur ze strefy Ex 0,1,2 do obszaru bezpiecznego.
Po stronie wyjścia dostępny jest bezpotencjałowy styk przekaźnikowy z funkcjami rozwierającymi i styk alarmowy (zwierający)
do komunikatów o statusie / awariach.
Moduł jest konfigurowany poprzez program standardowy FDT/DTM.

Obudowa szeregowa do montażu na szynie montażowej TS35
Wymiary: dł/szer/wys 119,2/ 22,5/ 113,6
Złącza śrubowe/ przekrój znamionowy 2,5 mm²Stopień ochrony: IP 20

Wejście                       Czujnik NAMUR wg EN 60947
                                    8 V DC / 8 mA zasilanie czujnika
                                    0...5 Khz częstotliwość wejściowa
                                    Wykrywanie przerwania przewodu

Wyjście                                            przekaźnik 1 styk zwierny
                                     250 V AC / 30 V DC @ 2A obszar bezpieczny
                                     32 V AC @ 0,5 A/ 32 VDC @ 1 A strefa 2

Wyjście alarmu przekaźnik 1 styk zwierny
                                     250 V AC / 30 V DC @ 2A obszar bezpieczny
                                     32 V AC @ 0,5 A/ 32 VDC @ 1 A strefa 2

Energia pomocnicza                                     19...31,2 V DC

Strata mocy ok. 1,8 W

Zakres
temperatury otoczenia -20 °C...+60 °C

Bezpieczna separacja EN 61010, separacja 3-drogowa do 2,6 kV AC/DC wszystkie obwody wobec siebie

Napięcie robocze                     300 V AC/DC przy kategorii przepięcia II i stopniu zabrudzenia 2

Certyfikaty cULus, ATEX IECEX, FM

Oznakowanie ATEX II 3 G ExnA nC IIC T4
Parametry ATEX U₀ = 10, 6 V DC
                                      I₀ = 12 mA DC
                                      P₀ = 32 ^_W^_Typ                                                           ACT20X-HDI-SDO-RNC-S

Krótka specyfikacja

Separowane wzmacniacze przekaźnikowe Ex do czujników Namur,
1-kanałowy separowany wzmacniacz przekaźnikowy o szerokości 22,5 mm z zasilaniem zewnętrznym,
do transmisji i separacji sygnałów czujników Namur ze strefy Ex 0,1,2 do obszaru bezpiecznego.
Po stronie wyjścia dostępny jest bezpotencjałowy styk przekaźnikowy z funkcjami rozwierającymi i styk alarmowy (zwierający) do
komunikatów o statusie / awariach.
Moduł jest konfigurowany poprzez program standardowy FDT/DTM.

Dopuszczenia

Dopuszczenia	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![FMEX](/picture/FMEX.gif) ![FUSAFETY](/picture/FUSAFETY.gif) ![IECEXKEM](/picture/IECEXKEM.gif) ![KEMAATEX](/picture/KEMAATEX.gif)
Dopuszczenia	DNVGL;
ROHS	Zgodny
UL File Number Search	[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)	E337701
