Propiedades

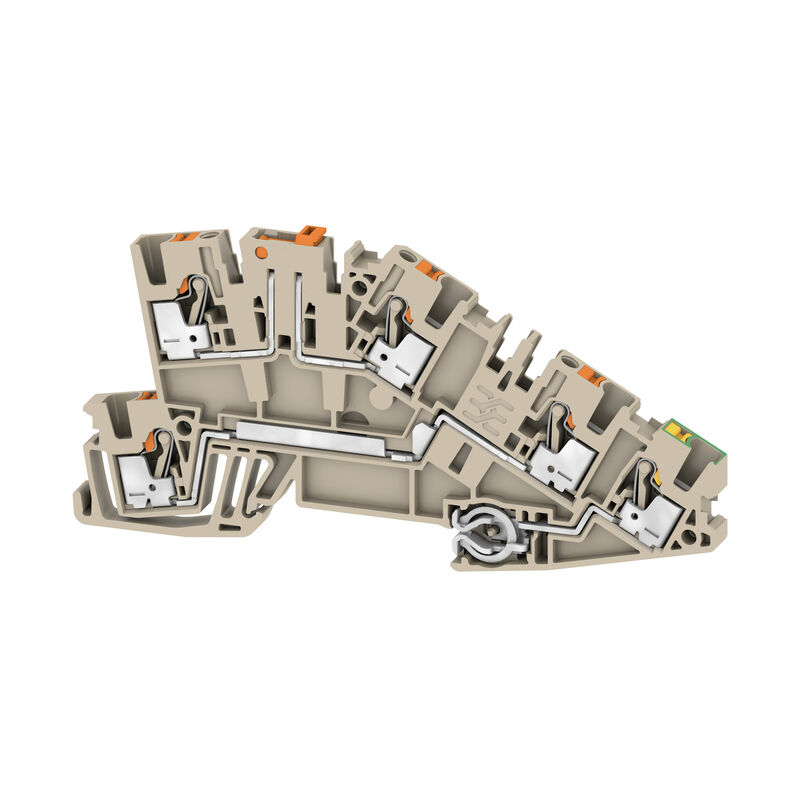

| Versión | Bloque de bornes para instalación de varios niveles, PUSH IN, Beige oscuro, 2.5 mm², 24 A, 250 V, Número de conexiones: 5, Número de pisos: 3, TS 35, V-0, Wemid |
| Código | 2669040000 |
| Tipo | AITB 2.5 LDT-L-PE |
| GTIN (EAN) | 4064675030621 |
| Cantidad | 50 Pieza |
| Profundidad | 50,1 mm |
| Profundidad (pulgadas) | 1,972 inch |
| Altura | 103 mm |
| Altura (pulgadas) | 4,055 inch |
| Anchura | 5,1 mm |
| Anchura (pulgadas) | 0,201 inch |
| Peso neto | 10,5 g |
| Temperatura de almacenamiento | -25 °C...55 °C |
| Temperatura permanete de trabajo, min. | -60 °C |
| Temperatura permanete de trabajo, max. | 130 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Color | Beige oscuro |
| Color componentes de accionamiento | naranja |
| Grado inflamabilidad según UL 94 | V-0 |
| Tapa final obligatoria | Sí |
| Número de potenciales | 3 |
| Número de pisos | 3 |
| Número de puntos de embornado por piso | 2 |
| Carril | TS 35 |
| Función N | No |
| Función PE | Sí |
| Función PEN | No |
| enclavable | Sí |
| Lados abiertos | derecha |
| Tipo de montaje | enclavado |
| Calibre según 60 947-1 | A3 |
| Dimens. caña destornillador | 0,6 x 3,5 mm |
| Dirección de conexión | arriba |
| Longitud de desaislado | 10 mm |
| Longitud de tubo para terminal tubular con aislamiento de plástico DIN 46228/4 |
|
| Longitud de tubo para terminal tubular doble |
|
| Longitud de tubo para terminal tubular sin aislamiento de plástico DIN 46228/1 |
|
| Número de conexiones | 5 |
| Sección de conexión del conductor AWG, min. | AWG 28 |
| Sección de conexión del conductor AWG, máx. | AWG 12 |
| Sección de conexión del conductor, flexible, max. | 4 mm² |
| Sección de conexión del conductor, flexible, mín. | 0,5 mm² |
| Sección de embornado, máx. | 4 mm² |
| Sección de embornado, mín. | 0,14 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx. | 4 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín. | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx. | 2,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín. | 0,5 mm² |
| Sección del conductor, semirrígido, máx. | 4 mm² |
| Sección del conductor, semirrígido, mín. | 0,5 mm² |
| Sección transversal de conductor, núcleo rígido, máx. | 4 mm² |
| Sección transversal de conductor, núcleo rígido, mín. | 0,5 mm² |
| Terminal tubular doble, max. | 0,75 mm² |
| Terminal tubular doble, min. | 0,5 mm² |
| Tipo de conexión | PUSH IN |
| Corriente Gr B (CSA) | 20 A |
| Corriente Gr C (CSA) | 20 A |
| Corriente Gr D (CSA) | 10 A |
| Núm. de certificación (CSA) | 200039-70089609 |
| Sección máx. del conductor (CSA) | 12 AWG |
| Sección mín. del conductor (CSA) | 26 AWG |
| Tensión Gr B (CSA) | 300 V |
| Tensión Gr C (CSA) | 300 V |
| Tensión Gr D (CSA) | 300 V |
| Carril | TS 35 |
| Normas | IEC 60947-7-1 (-7-2) |
| Sección de conexión del conductor AWG, min. | AWG 28 |
| Sección de conexión del conductor AWG, máx. | AWG 12 |
| Sección nominal | 2,5 mm² |
| Tensión nominal | 250 V |
| Tensión nominal DC | 250 V |
| Intensidad nominal | 24 A |
| Corriente en conductor máximo | 27 A |
| Normas | IEC 60947-7-1 (-7-2) |
| Resistencia de paso según IEC 60947-7-x | 1,33 mΩ |
| Sobretensión de choque nominal | 4 kV |
| Pérdida de potencia según la norma IEC 60947-7-x | 0,77 W |
| Tensión nominal (L / L) | 400 V |
| Tensión nominal (L / N) | 250 V |
| Tensión nominal (L / PE) | 250 V |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Corriente Gr B (cURus) | 20 A |
| Corriente Gr C (cURus) | 20 A |
| Corriente Gr D (cURus) | 10 A |
| Núm. de certificación (cURus) | E60693 |
| Sección del conductor Cableado de campo máx. (cURus) | 12 AWG |
| Sección del conductor Cableado de campo mín. (cURus) | 26 AWG |
| Sección del conductor Cableado de fábrica máx. (cURus) | 12 AWG |
| Sección del conductor Cableado de fábrica mín. (cURus) | 26 AWG |
| Tensión Gr B (cURus) | 300 V |
| Tensión Gr C (cURus) | 300 V |
| Tensión Gr D (cURus) | 300 V |
| Homologación/certificado/documento de conformidad |
[DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120)
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_252495) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_199384) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205719) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2669040000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2669040000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2669040000&norm=0) |
| Pliego de condiciones | [Ausschreibungstext AITB 2.5 LDT-L-PE](https://mdcop.weidmueller.com/mediadelivery/asset/900_246179) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001329 |
| ETIM 7.0 | EC001329 |
| ETIM 8.0 | EC001329 |
| ETIM 9.0 | EC001329 |
| ECLASS 9.0 | 27-14-11-25 |
| ECLASS 9.1 | 27-14-11-25 |
| ECLASS 10.0 | 27-14-11-25 |
| ECLASS 11.0 | 27-14-11-25 |
| ECLASS 12.0 | 27-14-11-25 |
| ECLASS 13.0 | 27-25-01-10 |
| ECLASS 14.0 | 27-25-01-10 |
| Homologaciones |       |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (cURus) | E60693 |
