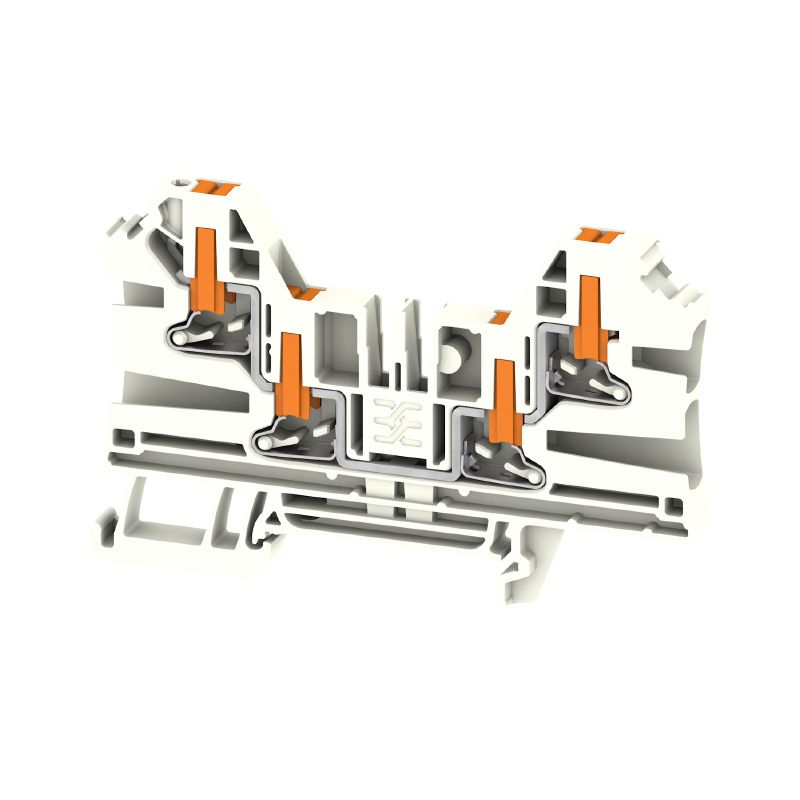

AL4C 4 WT

Bloque de bornes de paso, PUSH IN, blanco, 4 mm², 32 A, 1000 V, Número de conexiones: 4

N.º de artículo 2872180000

Propiedades

Datos generales para pedido

Versión	Bloque de bornes de paso, PUSH IN, blanco, 4 mm², 32 A, 1000 V, Número de conexiones: 4
Código	2872180000
Tipo	AL4C 4 WT
GTIN (EAN)	4064675640301
Cantidad	50 Pieza

Dimensiones y pesos

Profundidad	52,5 mm
Profundidad (pulgadas)	2,067 inch
Altura	83 mm
Altura (pulgadas)	3,268 inch
Anchura	6,1 mm
Anchura (pulgadas)	0,24 inch
Peso neto	14,694 g

Temperaturas

Temperatura de almacenamiento	-25 °C...55 °C
Temperatura permanete de trabajo, min.	-60 °C
Temperatura permanete de trabajo, max.	130 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme sin exención
REACH SVHC	No SVHC above 0.1 wt%

Datos del material

Material	Wemid
Color	blanco
Color componentes de accionamiento	naranja
Grado inflamabilidad según UL 94	V-0

Valores característicos del sistema

Tapa final obligatoria	Sí
Número de potenciales	1
Número de pisos	1
Número de puntos de embornado por piso	4
Número de potenciales por piso	1
Pisos internos puenteados	No
Carril	TS 35
Función N	No
Función PE	No
Función PEN	No

Otros datos técnicos

enclavable	Sí
Lados abiertos	derecha
Tipo de fijación	enclavado
Tipo de montaje	TS 35
Versión a prueba de explosivos	No

Conductor embornable (conexión nominal)

Calibre según 60 947-1	A4
Dimens. caña destornillador	0,6 x 3,5 mm
Dirección de conexión	lateral
Longitud de desaislado	12 mm
Número de conexiones	4
Sección de conexión del conductor AWG, min.	AWG 26
Sección de conexión del conductor AWG, máx.	AWG 12
Sección de conexión del conductor, flexible, max.	6 mm²
Sección de conexión del conductor, flexible, mín.	0,5 mm²
Sección de embornado, máx.	6 mm²
Sección de embornado, mín.	0,14 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.	4 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.	0,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.	4 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.	0,5 mm²
Sección del conductor, semirrígido, máx.	4 mm²
Sección del conductor, semirrígido, mín.	0,5 mm²
Sección transversal de conductor, núcleo rígido, máx.	6 mm²
Sección transversal de conductor, núcleo rígido, mín.	0,5 mm²
Terminal tubular doble, max.	1,5 mm²
Terminal tubular doble, min.	0,5 mm²
Tipo de conexión	PUSH IN

Generalidades

Carril	TS 35
Normas	IEC 60947-7-1
Sección de conexión del conductor AWG, min.	AWG 26
Sección de conexión del conductor AWG, máx.	AWG 12

Datos nominales

Sección nominal	4 mm²
Tensión nominal	1.000 V
Tensión nominal DC	1.000 V
Intensidad nominal	32 A
Corriente en conductor máximo	32 A
Normas	IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x	1 mΩ
Sobretensión de choque nominal	8 kV
Pérdida de potencia según la norma IEC 60947-7-x	1,02 W
Categoría de sobretensión	III
Grado de polución	3

Datos nominales según UL

Núm. de certificación (cURus)	E60693
Sección del conductor Cableado de campo máx. (cURus)	10 AWG
Sección del conductor Cableado de campo mín. (cURus)	24 AWG
Sección del conductor Cableado de fábrica máx. (cURus)	10 AWG
Sección del conductor Cableado de fábrica mín. (cURus)	24 AWG

Descargas

Homologación/certificado/documento de conformidad	[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_298726)
Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_274728)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2872180000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2872180000&norm=0)
Información de seguridad	[Go to website](https://www.weidmueller.com/int/service/safety_info.jsp)
Catálogo	[Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp)

Clasificaciones

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-01
ECLASS 14.0	27-25-01-01

Homologaciones

Homologaciones	![CE](/picture/CE.gif) ![CURUS](/picture/CURUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![KEMAKEUR](/picture/KEMAKEUR.gif) ![UKCA](/picture/UKCA.gif)
UL File Number Search	[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)	E60693
