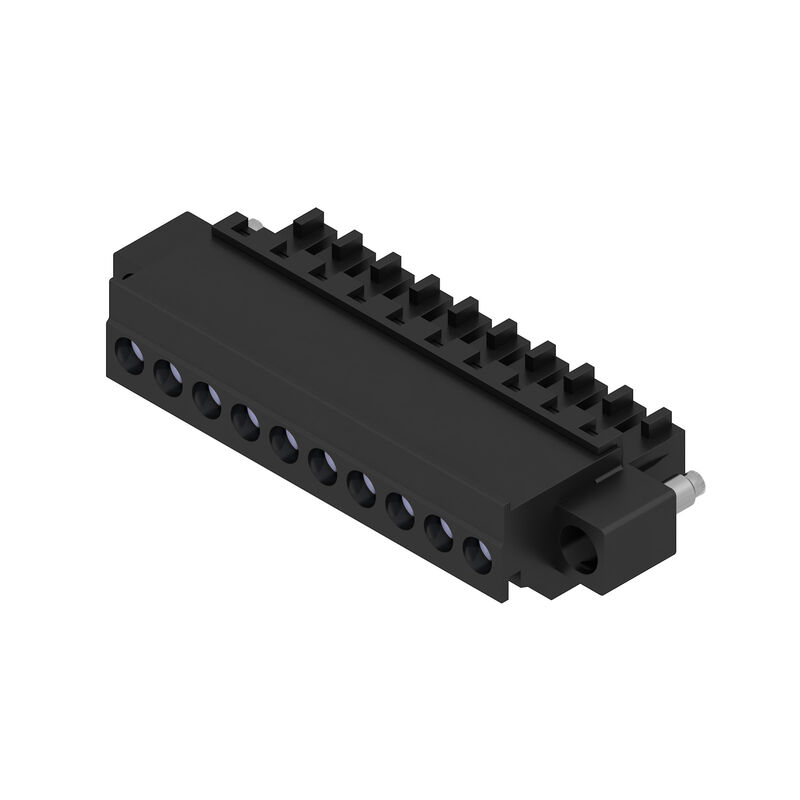

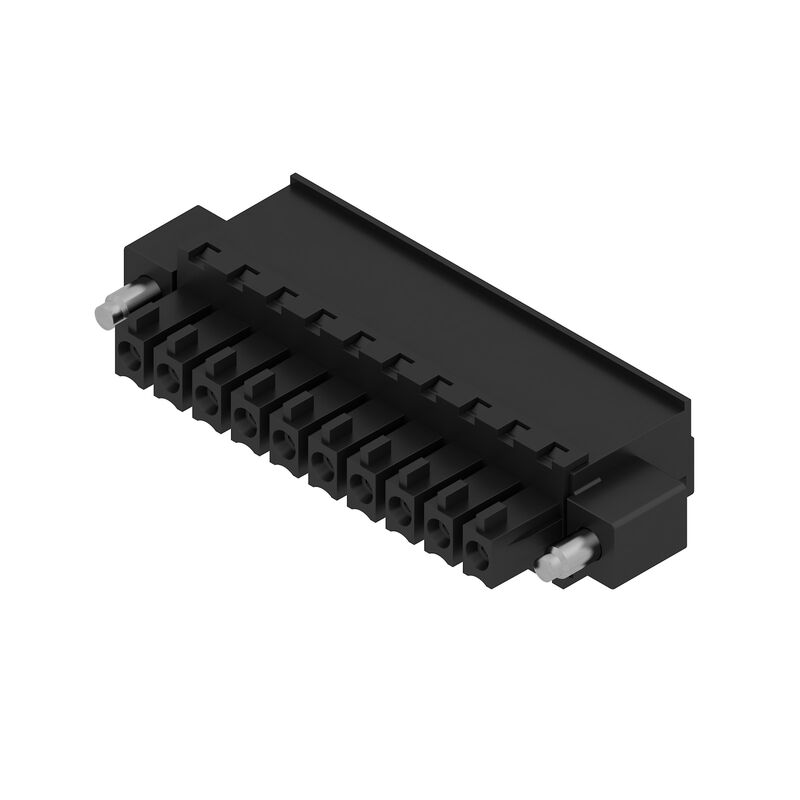

BCZ 3.81/10/270F SN BK BX

Conector para placa c.i., enchufe hembra, 3.81 mm, Número de polos: 10, 270°, Conexión brida-tornillo, Sección de embornado, máx. : 1.5 mm², Caja

N.º de artículo 1799140000

Propiedades

Datos generales para pedido

Versión	Conector para placa c.i., enchufe hembra, 3.81 mm, Número de polos: 10, 270°, Conexión brida-tornillo, Sección de embornado, máx. : 1.5 mm², Caja
Código	1799140000
Tipo	BCZ 3.81/10/270F SN BK BX
GTIN (EAN)	4032248244034
Cantidad	50 Pieza
Valores característicos del producto	IEC: 320 V / 17.5 A / 0.2 - 1.5 mm² UL: 300 V / 10 A / AWG 28 - AWG 16
Embalaje	Caja

Dimensiones y pesos

Profundidad	19,1 mm
Profundidad (pulgadas)	0,752 inch
Altura	10,5 mm
Altura (pulgadas)	0,413 inch
Anchura	48,52 mm
Anchura (pulgadas)	1,91 inch
Peso neto	9,98 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme con exención
Exención RoHS (si procede/conocida)	6c
REACH SVHC	Lead 7439-92-1
SCIP	ea9dd4b8-c51f-409c-885a-41700372be61

Parámetros del sistema

Familia del producto	OMNIMATE Signal - Serie BC/SC 3.81
Tipo de conexión	Conexión de campo
Técnica de conexión de conductores	Conexión brida-tornillo
Paso en mm (P)	3,81 mm
Paso en pulgadas (P)	0,15 "
Dirección de salida de conductor	270°
Número de polos	10
L1 en mm	34,29 mm
L1 en pulgadas	1,35 "
Número de series	1
Número de filas de polos	1
Sección nominal	1 mm²
Protección contra contacto según DIN VDE 57106	protección de dedos
Protección contra contacto según DIN VDE 0470	IP 20 insertado / IP 10 no insertado
Resistencia de paso	≤5 mΩ
Codificable	Sí
Longitud de desaislado	7 mm
Tornillo de apriete	M 2
Punta de destornillador	0,4 x 2,5
Punta de destornillador normativa	DIN 5264
Ciclos de enchufado	25
Fuerza de inserción/polo, máx.	7 N
Fuerza de extracción/polo, máx.	5 N
Par de apriete	Tipo de par: Conexión de conductor Información de aplicación: Par de apriete: mín.: 0,2 Nm máx.: 0,25 Nm Tipo de par: Sujeción lateral Información de aplicación: Par de apriete: mín.: 0,15 Nm máx.: 0,2 Nm

Datos del material

Materiales aislantes	PA 66 GF 30
Color	negro
Carta de colores (similar)	RAL 9011
Grupo de materiales aislantes	II
Índice de resistencia al encaminamiento eléctrico (CTI)	≥ 550
Grado inflamabilidad según UL 94	V-0
Material de contacto	Aleación de Cu
Superficie de contacto	estañado
Estructura de capas del contacto del conector	0.5...1.5 µm Cu / 2...5 µm Sn
Temperatura de almacenamiento, min.	-40 °C
Temperatura de almacenamiento, max.	70 °C
Temperatura de servicio, min.	-50 °C
Temperatura de servicio, max.	120 °C
Gama de temperatura, montaje, min.	-25 °C
Gama de temperatura, montaje, max.	120 °C

Conductores aptos para conexión

Sección de embornado, mín.	0,08 mm²
Sección de embornado, máx.	1,5 mm²
Sección de conexión del conductor AWG, min.	AWG 28
Sección de conexión del conductor AWG, máx.	AWG 16
Rígido, mín. H05(07) V-U	0,2 mm²
Rígido, máx. H05(07) V-U	1,5 mm²
Flexible, mín. H05(07) V-K	0,2 mm²
Flexible, máx. H05(07) V-K	1,5 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.	0,2 mm²
con term. tub. con aislamiento DIN 46 228/4,máx	1,5 mm²
con terminal tubular, DIN 46228 pt 1, mín.	0,2 mm²
con terminal tubular según DIN 46 228/1, máx.	1,5 mm²
Calibre macho de conformidad con la norma EN 60999 a x b; ø	2,4 mm x 1,5 mm
Conductor embornable	Sección de conexión del conductor: Tipo: conductor fino nominal: 0,5 mm² Terminal tubular: Longitud de desaislado: nominal: 6 mm Terminal tubular recomendado: 0282600000 Sección de conexión del conductor: Tipo: conductor fino nominal: 0,75 mm² Terminal tubular: Longitud de desaislado: nominal: 6 mm Terminal tubular recomendado: 0282700000 Sección de conexión del conductor: Tipo: conductor fino nominal: 1 mm² Terminal tubular: Longitud de desaislado: nominal: 6 mm Terminal tubular recomendado: 0372600000 Sección de conexión del conductor: Tipo: conductor fino nominal: 1,5 mm² Terminal tubular: Longitud de desaislado: nominal: 7 mm Terminal tubular recomendado: 0372700000
Texto de referencia	El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P) La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.

Datos nominales conformes a IEC

testado según la norma	IEC 60664-1 IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)	17,5 A
Corriente nominal, número de polos máx. (Tu=20 °C)	15,9 A
Corriente nominal, número de polos mín. (Tu=40 °C)	17,5 A
Corriente nominal, número de polos máx. (Tu=40 °C)	14,1 A
Tensión nominal con categoría de sobretensión/grado de polución II/2	320 V
Tensión nominal con categoría de sobretensión/grado de polución III/2	160 V
Tensión nominal con categoría de sobretensión/grado de polución III/3	160 V
Tensión nominal con categoría de sobretensión/grado de polución II/2	2,5 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2	2,5 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3	2,5 kV
Resistencia a corrientes de corta duración	3 x 1s mit 76 A

Datos nominales según CSA

Instituto (CSA)	CSA
Núm. de certificación (CSA)	200039-1121690
Tensión nominal (Use Group B / CSA)	300 V
Tensión nominal (Use Group C / CSA)	50 V
Intensidad nominal (Use Group B / CSA)	8 A
Intensidad nominal (Use Group C / CSA)	8 A
Sección de conexión del conductor AWG, mín.	AWG 28
Sección de conexión del conductor AWG, máx.	AWG 16
Referencia para valores de homologación	Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Instituto (cURus)	CURUS
Núm. de certificación (cURus)	E60693
Tensión nominal (Use Group B / UL 1059)	300 V
Tensión nominal (Use Group D / UL 1059)	300 V
Intensidad nominal (Use Group B / UL 1059)	10 A
Intensidad nominal (Use Group D / UL 1059)	10 A
Sección de conexión del conductor AWG, mín.	AWG 28
Sección de conexión del conductor AWG, máx.	AWG 16
Referencia para valores de homologación	Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Embalaje	Caja
Longitud de VPE	121 mm
Anchura VPE	104 mm
Altura de VPE	70 mm

Pruebas tipo

Prueba: durabilidad de los marcajes	Estándar: DIN EN 61984, sección 7.3.2 / 09.02 siguiendo el patrón de DIN EN 60068-2-70 / 07.96 Prueba: marca de origen, identificación de tipo, tensión nominal, sección nominal, paso, tipo de material, marcaje de homologación UL, marcaje de homologación CSA Evaluación: disponible Prueba: durabilidad Evaluación: superado
Prueba: error de acoplamiento (no intercambiable)	Estándar: DIN EN 61984, secciones 6.3 y 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.06 Prueba: giro de 180° sin elementos de codificación Evaluación: superado Prueba: examen visual Evaluación: superado
Prueba: sección ajustable	Estándar: DIN EN 60999-1, secciones 7 y 9.1 / 12.00, DIN EN 60947-1, sección 8.2.4.5.1 / 12.02 Tipo de conductor: Tipo de conductor y sección de conductor: rígido de 0,08 mm² Tipo de conductor y sección de conductor: semirrígido de 0,08 mm² Tipo de conductor y sección de conductor: rígido de 1,5 mm² Tipo de conductor y sección de conductor: semirrígido de 1,5 mm² Tipo de conductor y sección de conductor: AWG 28/1 Tipo de conductor y sección de conductor: AWG 28/19 Tipo de conductor y sección de conductor: AWG 16/1 Tipo de conductor y sección de conductor: AWG 16/19 Evaluación: superado
Prueba de daños y liberación accidental de conductores	Estándar: DIN EN 60999-1, sección 9.4 / 12.00 Requerimiento: 0,2 kg Tipo de conductor: Tipo de conductor y sección de conductor: semirrígido de 0,25 mm² Tipo de conductor y sección de conductor: AWG 28/1 Tipo de conductor y sección de conductor: AWG 28/19 Evaluación: superado Requerimiento: 0,3 kg Tipo de conductor: Tipo de conductor y sección de conductor: rígido de 0,5 mm² Evaluación: superado Requerimiento: 0,4 kg Tipo de conductor: Tipo de conductor y sección de conductor: rígido de 1,5 mm² Tipo de conductor y sección de conductor: semirrígido de 1,5 mm² Tipo de conductor y sección de conductor: AWG 16/1 Tipo de conductor y sección de conductor: AWG 16/19 Evaluación: superado
Prueba de extracción	Estándar: DIN EN 60999-1, sección 9.5 / 12.00 Requerimiento: ≥10 N Tipo de conductor: Tipo de conductor y sección de conductor: semirrígido de 0,25 mm² Tipo de conductor y sección de conductor: AWG 28/1 Tipo de conductor y sección de conductor: AWG 28/19 Evaluación: superado Requerimiento: ≥20 N Tipo de conductor: Tipo de conductor y sección de conductor: H05V-U0.5 Evaluación: superado Requerimiento: ≥40 N Tipo de conductor: Tipo de conductor y sección de conductor: H07V-U1.5 Tipo de conductor y sección de conductor: H07V-K1.5 Tipo de conductor y sección de conductor: AWG 16/1 Tipo de conductor y sección de conductor: AWG 16/19 Evaluación: superado

Indicación importante

Conformidad con IPC

Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.

Notas

Más variantes bajo solicitud

Intensidad nominal relativa a la sección nominal y número mín. de polos.

Terminal tubular sin aislamientos según DIN 46228/1

Terminal tubular con aislamientos según DIN 46228/4

P en el dibujo = paso

Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.

De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga

Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses
