BK 6/E

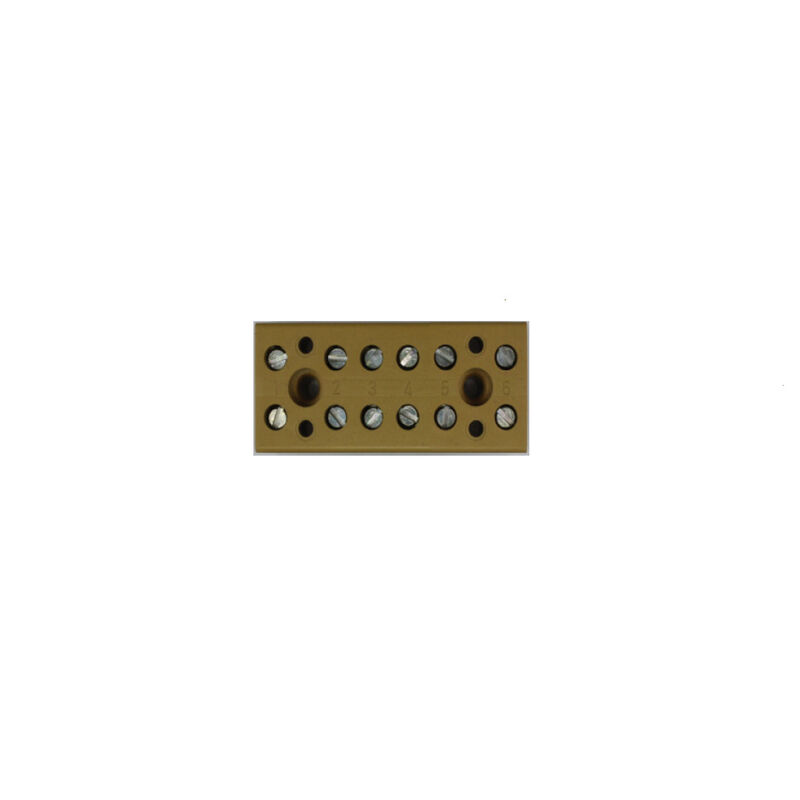

Product image

BK 6/E

Single- and multi-pole terminal strip, Screw connection, medium yellow, 4 mm², 32 A, 400 V, Number of connections: 12, Number of levels: 1

Produkt ID 7906090000
Download datablad Engineering-support Produktdownloads
Anvendte produkter 1056
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data Rating data IECEx/ATEX System specifications Additional technical data Conductors for clamping (additional connection) Зажимаемые провода (расчетное соединение) Расчетные данные согласно CSA Dimensions General Rating data UL rating data Product images Classifications

Approvals

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (UR)
E60693

General ordering data

Versione
Single- and multi-pole terminal strip, Screw connection, medium yellow, 4 mm², 32 A, 400 V, Number of connections: 12, Number of levels: 1
N. d’ordine
7906090000
Tipo
BK 6/E
GTIN (EAN)
4008190576295
CPZ
50 Styk

Dimensions and weights

Profondità
20 mm
Depth (inches)
0,787 inch
Posizione verticale
22 mm
Altezza (pollici)
0,866 inch
Larghezza
52 mm
Width (inches)
2,047 inch
Masa netto
38,4 g

Temperatures

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-60 °C…85 °C
Continuous operating temp., min.
-60 °C
Continuous operating temp., max.
130 °C

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Material data

Materiał podstawowy
KrG
Barwny
medium yellow
Klasa palności wg UL 94
V-0
5VA

Rating data IECEx/ATEX

Certificate No. (ATEX)
TUEV18ATEX8209U
Certificate No. (IECEX)
IECEXTUR18.0019U
Napięcie maks. (ATEX)
275 V
Current (ATEX)
28 A
Wire cross section max. (ATEX)
4 mm²
Napięcie maks. (IECEX)
275 V
Current (IECEX)
28 A
Wire cross section max. (IECEX)
4 mm²
Marking EN 60079-7
Ex eb II C Gb
Ex 2014/34/EU label
II 2 G D

System specifications

Wykonanie
For the mounting rails
niezbędna płyta zamykająca
No
Liczba potencjałów
1
liczba poziomów
1
Szyna montażowa
Mounting plate

Additional technical data

rodzaj montażu
Direct mounting
wersja przetestowana pod kątem eksplozji
No
Wskazówka montażowa
Direct mounting

Conductors for clamping (additional connection)

Connection type, additional connection
Screw connection

Зажимаемые провода (расчетное соединение)

Blade size
4,0 x 0,8 мм
Clamping range, max.
4 mm²
Clamping range, min.
0,33 mm²
Clamping screw
M 3
Connection cross-section, stranded, max.
4 mm²
Connection cross-section, stranded, min.
0,33 mm²
Connection direction
on side
Gauge to IEC 60947-1
A3
Number of connections
12
Stripping length
8 mm
Tightening torque, max.
0,6 Nm
Tightening torque, min.
0,5 Nm
Torque level with DMS electric screwdriver
2
Type of connection
Screw connection
Type of connection 2
Screw connection
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 22
Wire connection cross section, finely stranded, max.
4 mm²
Wire connection cross section, finely stranded, min.
0,33 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
4 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
0,33 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
4 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,33 mm²
Wire connection cross-section, solid core, max.
4 mm²
Wire connection cross-section, solid core, min.
0,33 mm²

Расчетные данные согласно CSA

Certificate No. (CSA)
200039-2165696
Current size B (CSA)
10 A
Current size D (CSA)
10 A
Min. przekrój przewodu (CSA)
22 AWG
Voltage size B (CSA)
300 V
Voltage size D (CSA)
300 V
Wire cross section max. (CSA)
12 AWG

Dimensions

Fixing dimension
32 mm

General

Mounting rail
Mounting plate
Standards
IEC 60947-7-1
Wire connection cross section AWG, min.
AWG 22
결선 단면규격 AWG, 최대
AWG 12
극 수
6
설치 권고
Direct mounting

Rating data

Przekrój pomiarowy
4 mm²
Napięcie znamionowe
400 V
Znamionowe napięcie stałe
400 V
Znamionowe natężenie prądu
32 A
Prąd przy maksymalnym oprzewodowaniu
32 A
Normy
IEC 60947-7-1
Volume resistance according to IEC 60947-7-x
1 mΩ
Znamionowe napięcie udarowe
6 kV
Moc stratna zgodnie z wymaganiami IEC 60947-7-x
1,02 W
Pollution severity
3

UL rating data

Maks. przekrój przewodu (UR)
12 AWG
Min. przekrój przewodu (UR)
22 AWG
Napięcie rozm. B (UR)
250 V
Napięcie rozm. C (UR)
150 V
Napięcie rozm. D (UR)
300 V
Nr certyfikatu (UR)
E60693
Prąd Gr B (UR)
20 A
Prąd Gr C (UR)
20 A
Prąd Gr D (UR)
10 A
Wielkość przewodu Factory wiring max (UR)
12 AWG
Wielkość przewodu Factory wiring min (UR)
26 AWG
Wielkość przewodu Field wiring max (UR)
12 AWG
Wielkość przewodu Field wiring min (UR)
22 AWG

Product images

Classifications

ETIM 8.0
EC001284
ETIM 9.0
EC001284
ETIM 10.0
EC001284
ECLASS 14.0
27-14-11-06
ECLASS 15.0
27-14-11-06
