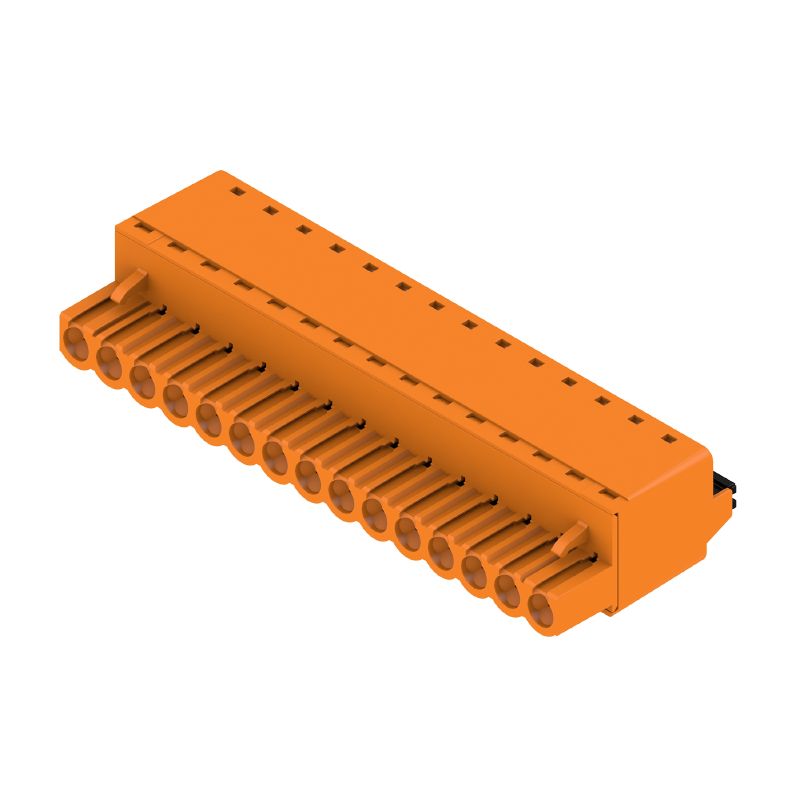

BLF 5.00HC/15/180 SN OR BX — Imagen de producto

Descargar hoja de datos

BLF 5.00HC/15/180 SN OR BX

Conector para placa c.i., enchufe hembra, 5.00 mm, Número de polos: 15, 180°, PUSH IN con actuador, Sección de embornado, máx. : 3.31 mm², Caja

N.º de artículo 1018020000

Propiedades

Datos generales para pedido

Versión	Conector para placa c.i., enchufe hembra, 5.00 mm, Número de polos: 15, 180°, PUSH IN con actuador, Sección de embornado, máx. : 3.31 mm², Caja
Código	1018020000
Tipo	BLF 5.00HC/15/180 SN OR BX
GTIN (EAN)	4032248728541
Cantidad	24 Pieza
Valores característicos del producto	IEC: 400 V / 23 A / 0.2 - 2.5 mm² UL: 300 V / 18.5 A / AWG 26 - AWG 12
Embalaje	Caja

Dimensiones y pesos

Profundidad	27,6 mm
Profundidad (pulgadas)	1,087 inch
Altura	14,2 mm
Altura (pulgadas)	0,559 inch
Anchura	75 mm
Anchura (pulgadas)	2,953 inch
Peso neto	27,62 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme sin exención
REACH SVHC	No SVHC above 0.1 wt%

Parámetros del sistema

Familia del producto	OMNIMATE Signal - Serie BL/SL 5.00
Tipo de conexión	Conexión de campo
Técnica de conexión de conductores	PUSH IN con actuador
Paso en mm (P)	5 mm
Paso en pulgadas (P)	0,197 "
Dirección de salida de conductor	180°
Número de polos	15
L1 en mm	70 mm
L1 en pulgadas	2,758 "
Número de series	1
Número de filas de polos	1
Sección nominal	2,5 mm²
Protección contra contacto según DIN VDE 57106	Protección frente a contactos con el dorso de la mano
Protección contra contacto según DIN VDE 0470	IP 20 insertado / IP 10 no insertado
Tipo de protección	IP20
Resistencia de paso	≤5 mΩ
Codificable	Sí
Longitud de desaislado	10 mm
Punta de destornillador	0,6 x 3,5
Punta de destornillador normativa	DIN 5264
Ciclos de enchufado	25
Fuerza de inserción/polo, máx.	7 N
Fuerza de extracción/polo, máx.	5,5 N

Datos del material

Materiales aislantes	PBT
Color	naranja
Carta de colores (similar)	RAL 2000
Grupo de materiales aislantes	IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)	≥ 200
Grado inflamabilidad según UL 94	V-0
Material de contacto	Aleación de Cu
Superficie de contacto	estañado
Estructura de capas del contacto del conector	4...8 µm Sn estañado en caliente
Temperatura de almacenamiento, min.	-40 °C
Temperatura de almacenamiento, max.	70 °C
Temperatura de servicio, min.	-50 °C
Temperatura de servicio, max.	100 °C
Gama de temperatura, montaje, min.	-30 °C
Gama de temperatura, montaje, max.	100 °C

Conductores aptos para conexión

Sección de embornado, mín.	0,13 mm²
Sección de embornado, máx.	3,31 mm²
Sección de conexión del conductor AWG, min.	AWG 26
Sección de conexión del conductor AWG, máx.	AWG 12
Rígido, mín. H05(07) V-U	0,2 mm²
Rígido, máx. H05(07) V-U	2,5 mm²
Flexible, mín. H05(07) V-K	0,2 mm²
Flexible, máx. H05(07) V-K	2,5 mm²
con term. tub. con aislamiento DIN 46 228/4,máx	2,5 mm²
con terminal tubular, DIN 46228 pt 1, mín.	0,25 mm²
con terminal tubular según DIN 46 228/1, máx.	2,5 mm²
Calibre macho de conformidad con la norma EN 60999 a x b; ø	2,8 mm x 2,0 mm
Conductor embornable	Sección de conexión del conductor: Tipo: conductor fino nominal: 0,5 mm² Terminal tubular: Longitud de desaislado: nominal: 12 mm Terminal tubular recomendado: 9025870000 Longitud de desaislado: nominal: 10 mm Terminal tubular recomendado: 9004050000 Sección de conexión del conductor: Tipo: conductor fino nominal: 0,75 mm² Terminal tubular: Longitud de desaislado: nominal: 12 mm Terminal tubular recomendado: 9025860000 Longitud de desaislado: nominal: 10 mm Terminal tubular recomendado: 0542500000 Sección de conexión del conductor: Tipo: conductor fino nominal: 1 mm² Terminal tubular: Longitud de desaislado: nominal: 12 mm Terminal tubular recomendado: 9019100000 Longitud de desaislado: nominal: 10 mm Terminal tubular recomendado: 0282800000 Sección de conexión del conductor: Tipo: conductor fino nominal: 1,5 mm² Terminal tubular: Longitud de desaislado: nominal: 10 mm Terminal tubular recomendado: 0186500000 Longitud de desaislado: nominal: 12 mm Terminal tubular recomendado: 0635100000 Sección de conexión del conductor: Tipo: conductor fino nominal: 2,5 mm² Terminal tubular: Longitud de desaislado: nominal: 10 mm Terminal tubular recomendado: 9004080000
Texto de referencia	El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P) La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.

Datos nominales conformes a IEC

testado según la norma	IEC 60664-1 IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)	23 A
Corriente nominal, número de polos máx. (Tu=20 °C)	18 A
Corriente nominal, número de polos mín. (Tu=40 °C)	21 A
Corriente nominal, número de polos máx. (Tu=40 °C)	16 A
Tensión nominal con categoría de sobretensión/grado de polución II/2	400 V
Tensión nominal con categoría de sobretensión/grado de polución III/2	320 V
Tensión nominal con categoría de sobretensión/grado de polución III/3	250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2	4 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2	4 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3	4 kV
Resistencia a corrientes de corta duración	3 x 1s mit 120 A

Datos nominales según CSA

Instituto (CSA)	CSA
Núm. de certificación (CSA)	200039-1121690
Tensión nominal (Use Group B / CSA)	300 V
Tensión nominal (Use group D / CSA)	300 V
Intensidad nominal (Use Group B / CSA)	10 A
Intensidad nominal (Use Group D / CSA)	10 A
Sección de conexión del conductor AWG, mín.	AWG 12
Sección de conexión del conductor AWG, máx.	AWG 26
Referencia para valores de homologación	Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Instituto (cURus)	CURUS
Núm. de certificación (cURus)	E60693
Tensión nominal (Use Group B / UL 1059)	300 V
Tensión nominal (Use Group D / UL 1059)	300 V
Intensidad nominal (Use Group B / UL 1059)	18,5 A
Intensidad nominal (Use Group D / UL 1059)	10 A
Sección de conexión del conductor AWG, mín.	AWG 26
Sección de conexión del conductor AWG, máx.	AWG 12
Referencia para valores de homologación	Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Embalaje	Caja
Longitud de VPE	350 mm
Anchura VPE	135 mm
Altura de VPE	38 mm

Pruebas tipo

Prueba: durabilidad de los marcajes	Estándar: IEC 61984, secciones 6.2 y 7.3.2 / 10.08 siguiendo el patrón de IEC 60068-2-70 / 12.95 Prueba: marca de origen, identificación de tipo, paso, tipo de material, reloj con fecha Evaluación: disponible Prueba: durabilidad Evaluación: superado
Prueba: error de acoplamiento (no intercambiable)	Estándar: IEC 61984, secciones 6.2 y 7.3.2 / 10.08 siguiendo el patrón de IEC 60068-2-70 / 12.95, IEC 60947-1, sección 8.2.4.5.1 / 06.07 Prueba: marca de origen Evaluación: disponible Prueba: durabilidad Evaluación: superado
Prueba: sección ajustable	Estándar: IEC 61984, secciones 6.2 y 7.3.2 / 10.08 siguiendo el patrón de IEC 60068-2-70 / 12.95, IEC 60947-1, sección 8.2.4.5.1 / 06.07 Tipo de conductor: Tipo de conductor y sección de conductor: rígido de 0,2 mm² Tipo de conductor y sección de conductor: semirrígido de 0,2 mm² Tipo de conductor y sección de conductor: rígido de 2,5 mm² Tipo de conductor y sección de conductor: semirrígido de 2,5 mm² Tipo de conductor y sección de conductor: AWG 26/1 Tipo de conductor y sección de conductor: AWG 26/19 Tipo de conductor y sección de conductor: AWG 14/1 Tipo de conductor y sección de conductor: AWG 14/19 Evaluación: disponible
Prueba de daños y liberación accidental de conductores	Estándar: IEC 61984, secciones 6.2 y 7.3.2 / 10.08 siguiendo el patrón de IEC 60068-2-70 / 12.95 Requerimiento: 0,2 kg Tipo de conductor: Tipo de conductor y sección de conductor: AWG 26/1 Tipo de conductor y sección de conductor: AWG 26/19 Evaluación: superado Requerimiento: 0,3 kg Tipo de conductor: Tipo de conductor y sección de conductor: H05V-U0.5 Tipo de conductor y sección de conductor: H05V-K0.5 Evaluación: superado Requerimiento: 0,7 kg Tipo de conductor: Tipo de conductor y sección de conductor: H07V-U2.5 Tipo de conductor y sección de conductor: H07V-K2.5 Tipo de conductor y sección de conductor: AWG 14/1 Tipo de conductor y sección de conductor: AWG 14/19 Evaluación: superado
Prueba de extracción	Estándar: IEC 61984, secciones 6.2 y 7.3.2 / 10.08 siguiendo el patrón de IEC 60068-2-70 / 12.95 Requerimiento: 0,2 kg Tipo de conductor: Tipo de conductor y sección de conductor: AWG 26/1 Tipo de conductor y sección de conductor: AWG 26/19 Evaluación: superado Requerimiento: 0,3 kg Tipo de conductor: Tipo de conductor y sección de conductor: H05V-U0.5 Tipo de conductor y sección de conductor: H05V-K0.5 Evaluación: superado Requerimiento: 0,7 kg Tipo de conductor: Tipo de conductor y sección de conductor: H07V-U2.5 Tipo de conductor y sección de conductor: H07V-K2.5 Tipo de conductor y sección de conductor: AWG 14/1 Tipo de conductor y sección de conductor: AWG 14/19 Evaluación: superado

Indicación importante

Conformidad con IPC

Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.

Notas

Más variantes bajo solicitud

Contactos bañados en oro bajo pedido

Intensidad nominal relativa a la sección nominal y número mín. de polos.

Terminal tubular sin aislamientos según DIN 46228/1

Terminal tubular con aislamientos según DIN 46228/4

P en el dibujo = paso

Se recomienda el prensado en "A" para terminales tubulares con la herramienta de prensado PZ 6/5.

La toma de prueba solo puede utilizarse como punto de recepción potencial.

De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga

Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses

Descargas

Homologación/certificado/documento de conformidad	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_52439)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1018020000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1018020000)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)
Folletos	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194)

Clasificaciones

ETIM 6.0	EC002638
ETIM 7.0	EC002638
ETIM 8.0	EC002638
ETIM 9.0	EC002638
ECLASS 9.0	27-44-03-09
ECLASS 9.1	27-44-03-09
ECLASS 10.0	27-44-03-09
ECLASS 11.0	27-46-02-02
ECLASS 12.0	27-46-02-02
ECLASS 13.0	27-46-02-02
ECLASS 14.0	27-46-02-02

Homologaciones

Homologaciones	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	Conformidad
UL File Number Search	[Sitio web UL](LINK/UL_search.html)
Núm. de certificación (cURus)	E60693
