BLL 5.08/23/180 3.2 SN OR BX
Product image
BLL 5.08/23/180 3.2 SN OR BX
Product image
BLL 5.08/23/180 3.2 SN OR BX
Dimensional drawing
BLL 5.08/23/180 3.2 SN OR BX
Example of use

BLL 5.08/23/180 3.2 SN OR BX

Bu ürün yakında mevcut olmayacak.

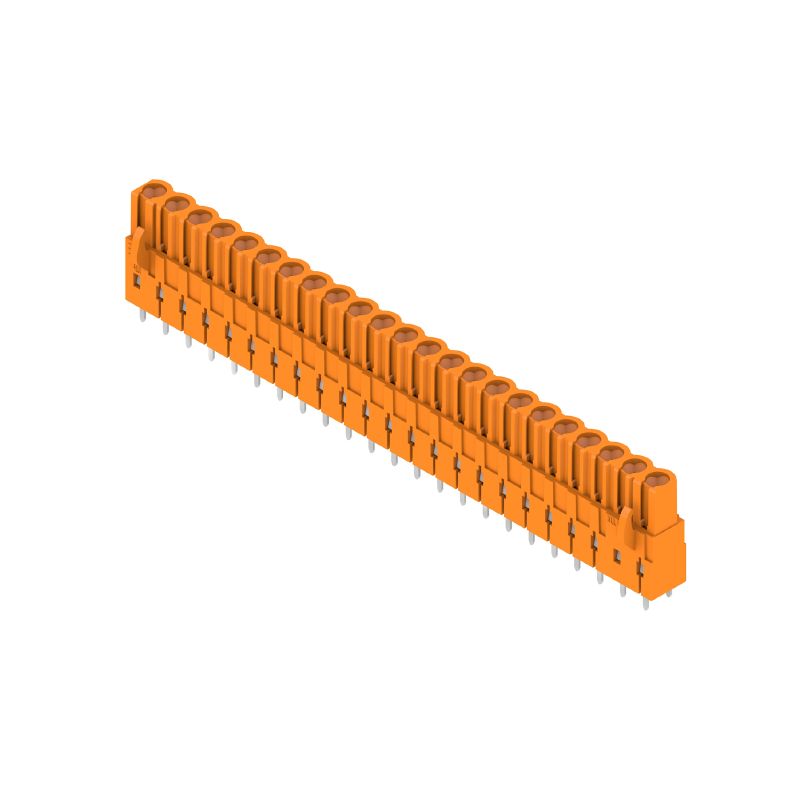

PCB 플러그인 커넥터, 암형 헤더, 폐쇄 측, THT 용접 결선, 5.08 mm, 극 수: 23, 180°, 솔더 핀 길이(l): 3.2 mm, 주석 도금, 주황색, 박스

Ürün No. 1649000000
Veri sayfasını indir Engineeringondersteuning Productdownloads
Aksesuarlar 2 Karşı parçalar 2 İlgili ürünler 15
Osvědčení 일반 주문 데이터 Dimensions and weights 환경 제품 규정 준수 Specifiche di sistema Datos del material Jmenovité údaje podle IEC Rated data acc. to CSA Rated data acc. to UL 1059 Csomagolás Viktig hänvisningstext Classifications

Osvědčení

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

일반 주문 데이터

Version
PCB 플러그인 커넥터, 암형 헤더, 폐쇄 측, THT 용접 결선, 5.08 mm, 극 수: 23, 180°, 솔더 핀 길이(l): 3.2 mm, 주석 도금, 주황색, 박스
Order No.
1649000000
Type
BLL 5.08/23/180 3.2 SN OR BX
GTIN (EAN)
4008190293482
Qty.
12 adet
Product data
IEC: 400 V / 23 A
UL: 300 V / 15 A
Packaging
Box
Stav objednávky
This article will no longer be available in the future.
Poslední datum objednávky
/Date(1793401200000)/

Dimensions and weights

Čistá hmotnost
25,333 g

환경 제품 규정 준수

RoHS Compliance Status
준수, 예외 미존재
REACH SVHC
No SVHC above 0.1 wt%

Specifiche di sistema

Product family
OMNIMATE 시그널 - 시리즈 BL/SL 5.08
Type of connection
Board connection
Mounting onto the PCB
THT solder connection
Pitch in mm (P)
5,08 mm
Pitch in inches (P)
0,2 "
Outgoing elbow
180°
Počet pólů
23
Number of solder pins per pole
2
Solder pin length (l)
3,2 mm
Solder pin length tolerance
+0.1 / -0.3 mm
Rozměry pájecích pinů
0.4 x 1.00 mm
Průměr otvoru pájecího očka (D)
1,3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 v mm
111,76 mm
L1 in inches
4,4 "
Number of rows
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
Safe from back-of-hand touch
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged
Protection degree
IP20
Volume resistance
≤5 mΩ
Can be coded
Yes
Plugging cycles
25
Plugging force/pole, max.
5 N
Pulling force/pole, max.
5 N

Datos del material

Izolační materiál
PBT GF
Barevný
orange
Barevný graf (podobné)
RAL 2000
Insulating material group
IIIa
Komparativní index sledování (CTI)
≥ 200
Odpor izolace
108 Ω
UL 94 flammability rating
V-0
Contact material
Copper alloy
Povrch kontaktu
tinned
Layer structure of solder connection
4...6 µm Sn hot-dip tinned
Struktura vrstev kontaktu konektoru
4...6 µm Sn hot-dip tinned
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
-25 °C
Temperature range, installation, max.
100 °C

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
23 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
16 A
Rated current, min. number of poles (Tu=40°C)
20 A
Rated current, max. number of poles (Tu=40°C)
14 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
400 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1s with 120 A

Rated data acc. to CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
15 A
Rated current (Use group D / CSA)
10 A
Reference to approval values
Specifications are maximum values, details - see approval certificate.

Rated data acc. to UL 1059

Institute (UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
15 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Reference to approval values
Specifications are maximum values, details - see approval certificate.

Csomagolás

Packaging
Box
VPE length
195 mm
VPE width
130 mm
VPE height
30 mm

Viktig hänvisningstext

IPC conformity
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Notes
  • Additional variants on request
  • Gold-plated contact surfaces on request
  • Rated current related to rated cross-section & min. No. of poles.
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months
