| Version | Bloc de jonction de protection, Raccordement vissé, jaune, vert, 2.5 mm², 250 V, Nombre de raccordements: 2, Nombre d'étages: 1, TS 15, V-2, Wemid |
| Référence | 1303360000 |
| Type | AKE 2.5 |
| GTIN (EAN) | 4008190084950 |
| Qté. | 100 Pièce |
| Profondeur | 26 mm |
| Profondeur (pouces) | 1,024 inch |
| Profondeur, y compris rail DIN | 28 mm |
| Hauteur | 28 mm |
| Hauteur (pouces) | 1,102 inch |
| Largeur | 5,1 mm |
| Largeur (pouces) | 0,201 inch |
| Poids net | 4,374 g |
| Température de stockage | -25 °C...55 °C |
| Température ambiante | -5 °C…40 °C |
| Température d'utilisation permanente, min. | -60 °C |
| Température d'utilisation permanente, max. | 130 °C |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Matériau | Wemid |
| Couleur |
jaune
vert |

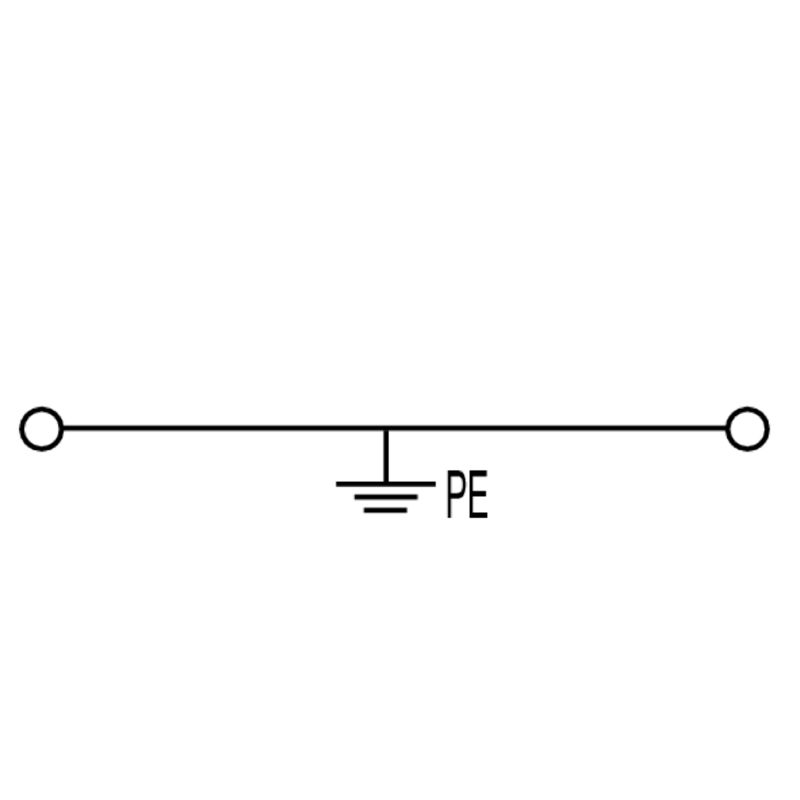

| Classe d'inflammabilité selon UL 94 | V-2 |
| Certificat Nº (ATEX) | TUEV18ATEX8221U |
| Certificat Nº (IECEX) | IECEXTUR18.0024U |
| Section max. du conducteur (ATEX) | 4 mm² |
| Section max. du conducteur (IECEX) | 4 mm² |
| Identification EN 60079-7 | Ex eb II C Gb |
| Plaquette de marquage Ex 2014/34/EU | II 2 G D |
| Version |
Raccordement vissé
Avec Raccordement PE libre d'un côté |
| Flasque de fermeture nécessaire | Oui |
| Nombre de polarités | 1 |
| Nombre d'étages | 1 |
| Nombre de points de contact par étage | 2 |
| Nombre de potentiels par étage | 1 |
| Etages internes pontés | Non |
| Raccordement PE | Oui |
| Rail | TS 15 |
| Fonction N | Non |
| Fonction PE | Oui |
| Fonction PEN | Non |
| Côté ouvert | droite |
| Instruction de montage | Montage direct |
| Nombre de blocs de jonction identiques | 1 |
| Type de montage | Vissé |
| Version à l#92épreuve de l#92explosion | Oui |
| Type de raccordement, autre raccordement | Raccordement vissé |
| Calibre selon 60 947-1 | A3 |
| Couple de serrage, max. | 0,6 Nm |
| Couple de serrage, min. | 0,4 Nm |
| Cran de réglage du couple avec visseuse électrique du type DMS | 1 |
| Dimension de la lame | 3,0 x 0,5 mm |
| Embouts doubles, max. | 1,5 mm² |
| Embouts doubles, min. | 0,5 mm² |
| Longueur de dénudage | 7 mm |
| Nombre de raccordements | 2 |
| Plage de serrage, max. | 4 mm² |
| Plage de serrage, min. | 0,13 mm² |
| Section de raccordement du conducteur, AWG, max. | AWG 12 |
| Section de raccordement du conducteur, AWG, min. | AWG 26 |
| Section de raccordement du conducteur, rigide, max. | 4 mm² |
| Section de raccordement du conducteur, rigide, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple, min. | 0,5 mm² |
| Section de raccordement, semi-rigide, max. | 2,5 mm² |
| Section de raccordement, semi-rigide, min. | 1,5 mm² |
| Sens de raccordement | latéralement |
| Type de raccordement | Raccordement vissé |
| Vis de serrage | M 2,5 |
| Certificat Nº (CSA) | 200039-80109105 |
| Section max. du conducteur (CSA) | 12 AWG |
| Section min. du conducteur (CSA) | 26 AWG |
| Décalage TS 15 | 13,5 mm |
| Instruction de montage | Montage direct |
| Normes | IEC 60947-7-2 |
| Rail | TS 15 |
| Section de raccordement du conducteur, AWG, max. | AWG 12 |
| Section de raccordement du conducteur, AWG, min. | AWG 26 |
| Courant nominal de courte durée nominal | 300 A (2,5 mm²) |
| Fonction PEN | Non |
| Section nominale | 2,5 mm² |
| Tension nominale par rapport bloc de jonction voisin | 250 V |
| Normes | IEC 60947-7-2 |
| Résistance de passage selon CEI 60947-7-x | 1,33 mΩ |
| Tension nominale de choc avec le bloc de jonction voisin | 4 kV |
| Puissance dissipée conformément à CEI 60947-7-x | 0,77 W |
| Degré de pollution | 3 |
| Certificat Nº (cURus) | E60693 |
| Taille du conducteur Câblage d'installation max. (cURus) | 12 AWG |
| Taille du conducteur Câblage d'installation min. (cURus) | 26 AWG |
| Taille du conducteur Câblage d'usine max. (cURus) | 12 AWG |
| Taille du conducteur Câblage d'usine min. (cURus) | 26 AWG |
| Agrément/Certificat/Document de conformité | |
| Données techniques | |
| Eplan Data Portal | |
| CADENAS eCATALOG | |
| Notification de modification produit | |
| Documentation utilisateur | |
| Catalogue |
| ETIM 6.0 | EC000901 |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ETIM 10.0 | EC000901 |
| ECLASS 9.0 | 27-14-11-41 |
| ECLASS 9.1 | 27-14-11-41 |
| ECLASS 10.0 | 27-14-11-41 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-03 |
| ECLASS 14.0 | 27-25-01-03 |
| ECLASS 15.0 | 27-25-01-03 |
| Agréments |           |
| ROHS | Conforme |
| UL File Number Search | |
| Certificat Nº (cURus) | E60693 |
-
