Propiedades

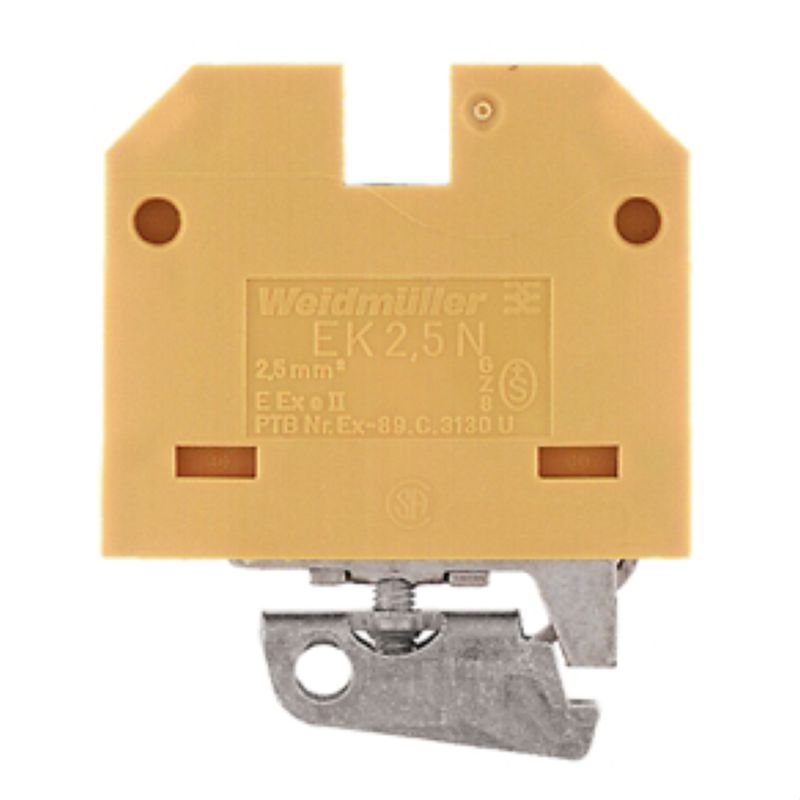

| Versión | Borne de tierra, Conexión brida-tornillo, amarillo, verde, 2.5 mm², 800 V, Número de conexiones: 2, Número de pisos: 1, TS 32, V-2, PA 66 |
| Código | 0474360000 |
| Tipo | EK 2.5N |
| GTIN (EAN) | 4008190146177 |
| Cantidad | 100 Pieza |
| Profundidad | 46,5 mm |
| Profundidad (pulgadas) | 1,831 inch |
| Altura | 36,5 mm |
| Altura (pulgadas) | 1,437 inch |
| Anchura | 6 mm |
| Anchura (pulgadas) | 0,236 inch |
| Peso neto | 15,31 g |
| Temperatura de almacenamiento | -25 °C...55 °C |
| Gama de temperaturas de servicio | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Temperatura permanete de trabajo, min. | -50 °C |
| Temperatura permanete de trabajo, max. | 100 °C |
| REACH SVHC | / |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| Material | PA 66 |
| Color |
amarillo
verde |
| Grado inflamabilidad según UL 94 | V-2 |
| Núm. de certificación (ATEX) | TUEV18ATEX8207U |
| Núm. de certificación (IECEX) | IECEXTUR18.0017U |
| Sección máx. del conductor (ATEX) | 4 mm² |
| Sección máx. del conductor (IECEX) | 4 mm² |
| Gama de temperaturas de servicio | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Caracterización EN 60079-7 | Ex eb II C Gb |
| Etiqueta Ex 2014/34/UE | II 2 G D |
| Versión |
Conexión brida-tornillo
Con conexión de tierra abierto por un extremo |
| Tapa final obligatoria | Sí |
| Número de potenciales | 1 |
| Número de pisos | 1 |
| Número de puntos de embornado por piso | 2 |
| Número de potenciales por piso | 1 |
| Pisos internos puenteados | No |
| Conexión PE | Sí |
| Carril | TS 32 |
| Función N | No |
| Función PE | Sí |
| Función PEN | No |
| Indicación de montaje | Montaje directo |
| Lados abiertos | cerrado |
| Número de bornes iguales | 1 |
| Tipo de montaje | atornillado |
| Versión a prueba de explosivos | RAL 7001 |
| Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, conexión adicional, max. | 2,5 mm² |
| Tipo de conexión, conexión adicional | Conexión brida-tornillo |
| Calibre según 60 947-1 | A3 |
| Dimens. caña destornillador | 0,6 x 3,5 mm |
| Dirección de conexión | lateral |
| Longitud de desaislado | 10 mm |
| Número de conexiones | 2 |
| Par de apriete, max. | 0,8 Nm |
| Par de apriete, min. | 0,4 Nm |
| Sección de conexión del conductor AWG, min. | AWG 22 |
| Sección de conexión del conductor AWG, máx. | AWG 14 |
| Sección de conexión del conductor, flexible, max. | 4 mm² |
| Sección de conexión del conductor, flexible, mín. | 0,5 mm² |
| Sección de embornado, máx. | 4 mm² |
| Sección de embornado, mín. | 0,33 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx. | 2,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín. | 0,5 mm² |
| Sección del conductor, semirrígido, máx. | 2,5 mm² |
| Sección del conductor, semirrígido, mín. | 0,5 mm² |
| Sección transversal de conductor, núcleo rígido, máx. | 4 mm² |
| Sección transversal de conductor, núcleo rígido, mín. | 0,5 mm² |
| Tipo de conexión | Conexión brida-tornillo |
| Tornillo de apriete | M 2,5 |
| Corriente Gr C (CSA) | 25 A |
| Núm. de certificación (CSA) | 12400-127 |
| Sección máx. del conductor (CSA) | 12 AWG |
| Sección mín. del conductor (CSA) | 26 AWG |
| Tensión Gr C (CSA) | 600 V |
| Carril | TS 32 |
| Indicación de montaje | Montaje directo |
| Normas | IEC 60947-7-2 |
| Sección de conexión del conductor AWG, min. | AWG 22 |
| Sección de conexión del conductor AWG, máx. | AWG 14 |
| Corriente nominal de corta duración | 300 A (2,5 mm²) |
| Tornillo mediano para bornes PE | M 3 |
| Par de apriete manual Tornillo de fijación | 0,5...0,8 Nm |
| Función PEN | No |
| Sección nominal | 2,5 mm² |
| Tensión nominal para bornes contiguos | 800 V |
| Normas | IEC 60947-7-2 |
| Resistencia de paso según IEC 60947-7-x | 1,33 mΩ |
| Sobretensión de choque nominal para bornes contiguos | 8 kV |
| Pérdida de potencia según la norma IEC 60947-7-x | 0,77 W |
| Grado de polución | 3 |
| Núm. de certificación (UR) | E60693 |
| Sección del conductor Cableado de campo máx. (UR) | 12 AWG |
| Sección del conductor Cableado de campo mín. (UR) | 22 AWG |
| Sección del conductor Cableado de fábrica máx. (UR) | 12 AWG |
| Sección del conductor Cableado de fábrica mín. (UR) | 26 AWG |
| Homologación/certificado/documento de conformidad |
[Attestation Of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37747)
[CFAT EK 2.5N](https://mdcop.weidmueller.com/mediadelivery/asset/900_207080) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253946) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89280) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89282) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_207097) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_207098) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253947) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36573) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59154) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0474360000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0474360000) |
| Documentación del usuario |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[NTI SAK 2.5/32](https://mdcop.weidmueller.com/mediadelivery/asset/900_207099) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000901 |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 9.0 | 27-14-11-41 |
| ECLASS 9.1 | 27-14-11-41 |
| ECLASS 10.0 | 27-14-11-41 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-03 |
| ECLASS 14.0 | 27-25-01-03 |
| Homologaciones |          |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (UR) | E60693 |
| Núm. de certificación (cURusEX) | E184763 |
