Propiedades

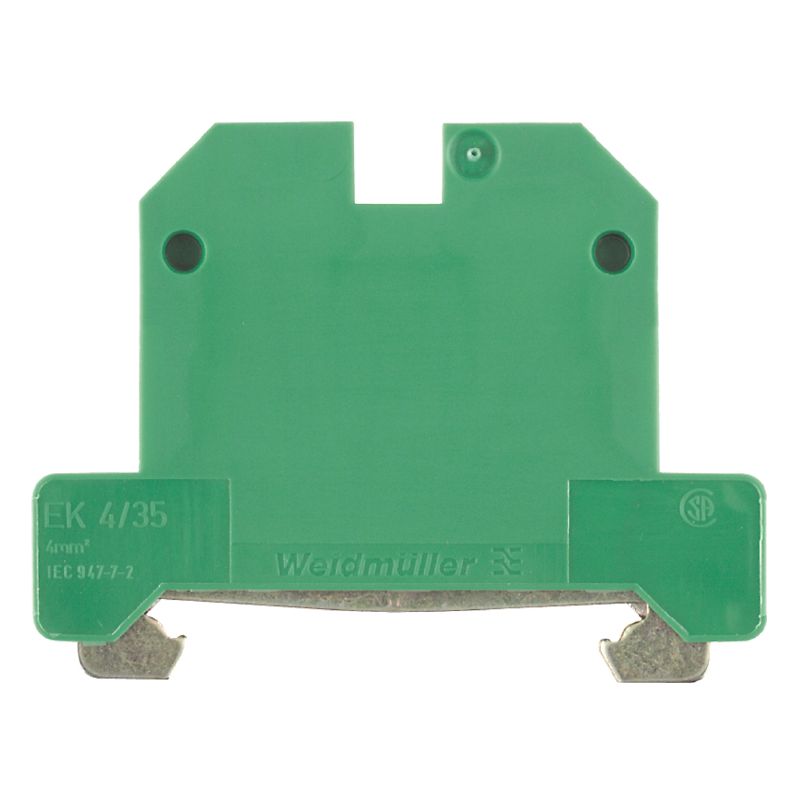

| Versión | Borne de tierra, Conexión brida-tornillo, amarillo, verde, 4 mm², 800 V, Número de conexiones: 1, Número de pisos: 1, TS 35, V-2, PA 66 |
| Código | 0661160000 |
| Tipo | EK 4/35 |
| GTIN (EAN) | 4008190038823 |
| Cantidad | 100 Pieza |
| Estado de entrega | Este artículo no estará disponible en el futuro. |
| Disponible hasta | 31.07.2023 |
| Producto alternativo | [1010100000](~/p/1010100000) |
| Profundidad | 44 mm |
| Profundidad (pulgadas) | 1,732 inch |
| Altura | 56,5 mm |
| Altura (pulgadas) | 2,224 inch |
| Anchura | 6,5 mm |
| Anchura (pulgadas) | 0,256 inch |
| Peso neto | 21,17 g |
| Temperatura de almacenamiento | -25 °C...55 °C |
| Temperatura permanete de trabajo, min. | -50 °C |
| Temperatura permanete de trabajo, max. | 100 °C |
| REACH SVHC | / |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| Material | PA 66 |
| Color |
amarillo
verde |
| Grado inflamabilidad según UL 94 | V-2 |
| Versión |
Conexión brida-tornillo
Con conexión de tierra cerrado |
| Tapa final obligatoria | No |
| Número de potenciales | 1 |
| Número de pisos | 1 |
| Número de puntos de embornado por piso | 2 |
| Número de potenciales por piso | 1 |
| Pisos internos puenteados | No |
| Conexión PE | Sí |
| Carril | TS 35 |
| Función N | No |
| Función PE | Sí |
| Función PEN | No |
| Indicación de montaje | Montaje directo |
| Lados abiertos | cerrado |
| Número de bornes iguales | 1 |
| Tipo de montaje | atornillado |
| Versión a prueba de explosivos | No |
| Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, conexión adicional, max. | 4 mm² |
| Calibre según 60 947-1 | A4 |
| Dimens. caña destornillador | 0,6 x 3,5 mm |
| Dirección de conexión | lateral |
| Longitud de desaislado | 12 mm |
| Número de conexiones | 1 |
| Par de apriete, max. | 1 Nm |
| Par de apriete, min. | 0,5 Nm |
| Sección de conexión del conductor AWG, min. | AWG 22 |
| Sección de conexión del conductor AWG, máx. | AWG 14 |
| Sección de conexión del conductor, flexible, max. | 4 mm² |
| Sección de conexión del conductor, flexible, mín. | 0,5 mm² |
| Sección de embornado, máx. | 6 mm² |
| Sección de embornado, mín. | 0,33 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx. | 4 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín. | 0,5 mm² |
| Sección del conductor, semirrígido, máx. | 4 mm² |
| Sección del conductor, semirrígido, mín. | 0,5 mm² |
| Sección transversal de conductor, núcleo rígido, máx. | 6 mm² |
| Sección transversal de conductor, núcleo rígido, mín. | 0,5 mm² |
| Tipo de conexión | Conexión brida-tornillo |
| Tornillo de apriete | M 3 |
| Núm. de certificación (CSA) | 12400-235 |
| Sección máx. del conductor (CSA) | 10 AWG |
| Sección mín. del conductor (CSA) | 26 AWG |
| Carril | TS 35 |
| Indicación de montaje | Montaje directo |
| Normas | IEC 60947-7-2 |
| Sección de conexión del conductor AWG, min. | AWG 22 |
| Sección de conexión del conductor AWG, máx. | AWG 14 |
| Corriente nominal de corta duración | 720 A (6 mm²) |
| Tornillo mediano para bornes PE | M 3 |
| Par de apriete manual Tornillo de fijación | 0,5...1,0 Nm |
| Función PEN | No |
| Sección nominal | 4 mm² |
| Tensión nominal para bornes contiguos | 800 V |
| Normas | IEC 60947-7-2 |
| Resistencia de paso según IEC 60947-7-x | 1 mΩ |
| Sobretensión de choque nominal para bornes contiguos | 8 kV |
| Pérdida de potencia según la norma IEC 60947-7-x | 1,02 W |
| Grado de polución | 3 |
| Núm. de certificación (UR) | E60693 |
| Sección del conductor Cableado de campo máx. (UR) | 12 AWG |
| Sección del conductor Cableado de campo mín. (UR) | 22 AWG |
| Sección del conductor Cableado de fábrica máx. (UR) | 12 AWG |
| Sección del conductor Cableado de fábrica mín. (UR) | 26 AWG |
| Homologación/certificado/documento de conformidad |
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89280)
[CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89282) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36700) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59250) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0661160000) |
| Documentación del usuario | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000901 |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 9.0 | 27-14-11-41 |
| ECLASS 9.1 | 27-14-11-41 |
| ECLASS 10.0 | 27-14-11-41 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-03 |
| ECLASS 14.0 | 27-25-01-03 |
| Homologaciones |     |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (UR) | E60693 |
