BORNE MCZ OVP SL 24VDC 0.5A
BORNE MCZ OVP SL 24VDC 0.5A

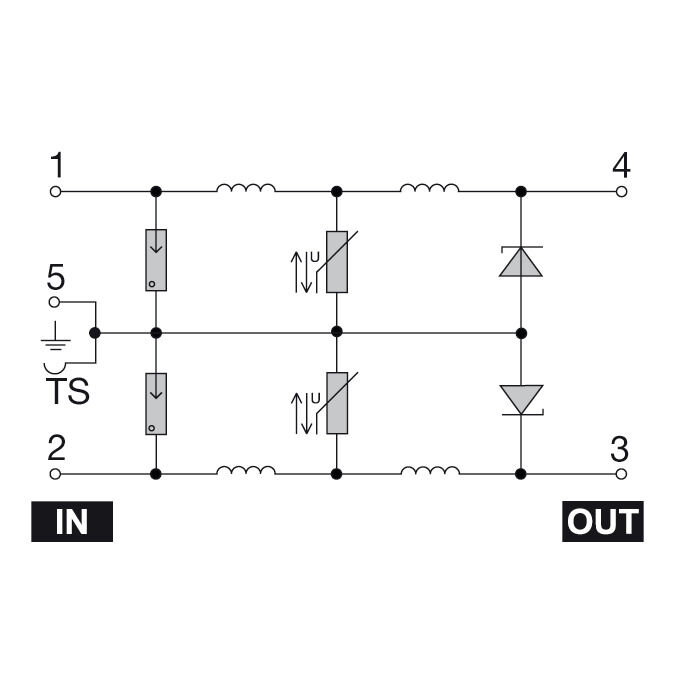

Símbolo eléctrico
Circuit diagram

BORNE MCZ OVP SL 24VDC 0.5A

Protector de sobretensión Instrumentación, Medición, Control, Protector de sobretensión, IMC

N.º de artículo 8448940000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 4 Productos relacionados 10
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos nominales UL Datos generales Coordenadas del aislamiento según EN 50178 Datos nominales IEC / EN Datos de conexión Datos eléctricos Datos generales Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319261/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (UL)
E311081

Datos generales para pedido

Versión
Protector de sobretensión Instrumentación, Medición, Control, Protector de sobretensión, IMC
Código
8448940000
Tipo
MCZ OVP SL 24VDC 0,5A
GTIN (EAN)
4032248022816
Cantidad
10  Pieza

Dimensiones y pesos

Profundidad
63,5  mm
Profundidad (pulgadas)
2,5  inch
Altura
91  mm
Altura (pulgadas)
3,583  inch
Anchura
6  mm
Anchura (pulgadas)
0,236  inch
Peso neto
23,7  g

Temperaturas

Temperatura de almacenamiento
-40 °C...85 °C
Temperatura de servicio
-40 °C...60 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
7a
REACH SVHC
Lead 7439-92-1
SCIP
c9db83e7-2b25-44e1-8d26-da64d426373f

Datos nominales UL

Núm. de certificación (UL)
E311081

Datos generales

Altura con TS 35
63,5  mm
Carril
TS 35
Color
negro
Diseño
Borne
Grado inflamabilidad según UL 94
V-0
Segmento
Medición - Control - Regulación
Tipo de protección
IP20
Versión
Protector de sobretensión, IMC

Coordenadas del aislamiento según EN 50178

Categoría de sobretensión
III
Grado de polución
2

Datos nominales IEC / EN

Clase de requisitos según IEC 61643-21
D1
Corriente de descarga, máx. (8/20 µs)
5  kA
Corriente de fuga, Iimp (10/350 µs)
1  kA
Corriente de prueba Iimp (10/350 µs)
1 kA
Corriente de servicio, Imáx.
0,5  A
Corriente nominal IN
0,5  A
Frecuencia límite (-3 dB) en resistencias de cargas
500 kHz 240 Ω
Fusible
0,5 A
Inductividad L y L1
75  µH
Nivel de protección en la salida hilo 1 kV/µs, normal
80  V
Nivel de protección en la salida hilo-hilo 8/20 µs, normal
130 V
Nivel de protección en la salida hilo-PE 1kV/µs, normal
40  V
Nivel de protección en la salida hilo-PE 8/20 µs, normal
65 V
Resistencia de carga (con frecuencia límite)
240 Ω
Resistencia de paso
2,50 Ω
Tensión continua máxima, Uc (AC)
28 V
Tensión de servicio
28  V
Tensión nominal (DC)
24 V
Tensión nominal (DC), máx.
28  V
Tiempo de respuesta
≤ 100 ps
Tipo de tensión
DC

Datos de conexión

Longitud de desaislado
8  mm
Sector
1,5  mm²
Técnica de conexión de conductores
Conexión por muelle
Tipo de conexión
Conexión directa
Longitud de desaislado, conexión nominal
8  mm
Sección de embornado, conexión nominal
1,5  mm²
Sección de embornado, mín.
0,5  mm²
Sección de embornado, máx.
1,5  mm²
Sección de conexión del conductor AWG, min.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 16
Sección de conexión del conductor, rígido, min.
0,5  mm²
Sección de conexión del conductor, rígido, max.
1,5  mm²
Sección de conexión del conductor, rígido, mín. (AWG)
AWG 26
Sección de conexión del conductor, rígido, máx. (AWG)
AWG 16
Sección de conexión del conductor, flexible, mín.
0,5  mm²
Sección de conexión del conductor, flexible, max.
1,5  mm²
Sección de conexión del conductor, flexible, mín. (AWG)
AWG 26
Sección de conexión del conductor, flexible, máx. (AWG)
AWG 16
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
0,5  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.
1,5  mm²
Sección de conexión del conductor, flexible, term. tub. (DIN 46228-1), min.
0,5  mm²
Sección de conexión del conductor, flexible, term. tub. (DIN 46228-1), max.
1,5  mm²
Dimens. caña destornillador
0,6 x 3,5 mm

Datos eléctricos

Tipo de tensión
DC

Datos generales

Tipo de protección
IP20
Color
negro

Clasificaciones

ETIM 6.0
EC000943
ETIM 7.0
EC000943
ETIM 8.0
EC000943
ETIM 9.0
EC000943
ETIM 10.0
EC000943
ECLASS 9.0
27-13-08-07
ECLASS 9.1
27-13-08-07
ECLASS 10.0
27-13-08-07
ECLASS 11.0
27-13-08-07
ECLASS 12.0
27-17-90-90
ECLASS 13.0
27-17-90-90
ECLASS 14.0
27-17-90-90
ECLASS 15.0
27-17-90-90
