SAKG 32 I

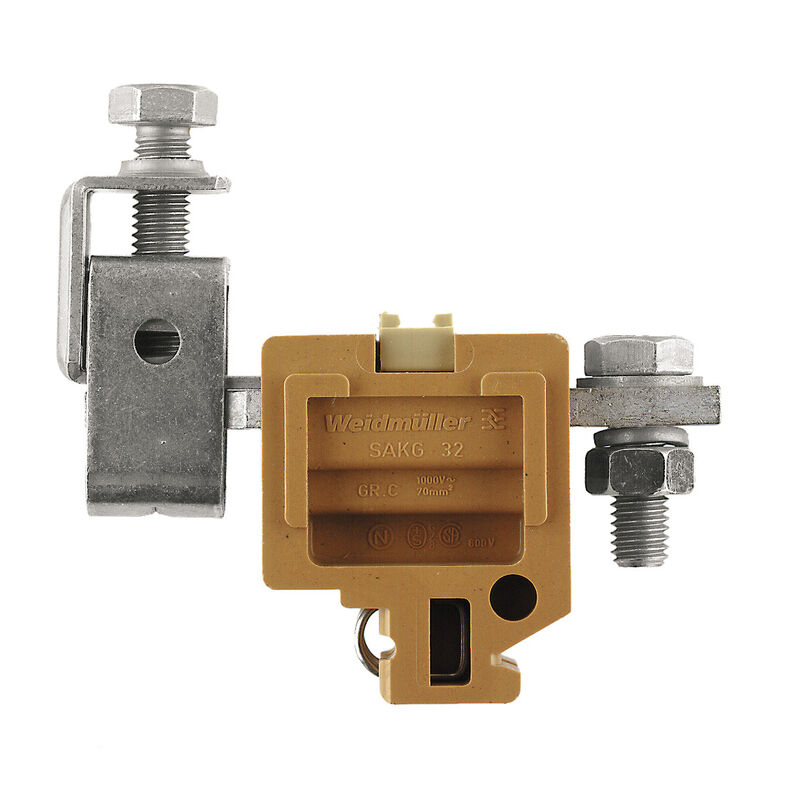

Produktillustration

SAKG 32 I

Genomgångsplintblock, Skruvanslutning, mellangul, 50 mm², 150 A, 1000 V, Antal anslutningar: 1

Produkt-ID 0286620000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 23 Använda produkter 3
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Materialdata Systemparametrar ytterligare tekniska data Klämbara ledare (ytterligare anslutning) Klämbara ledare (Märkanslutning) Märkdata enligt CSA Allmänt Märkdata Märkdata enligt UL Klassificeringar

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319231/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr. (UR)
E60693
Certifikat nr (cURusEX)
E184763

Allmänna beställningsdata

Utförande
Genomgångsplintblock, Skruvanslutning, mellangul, 50 mm², 150 A, 1000 V, Antal anslutningar: 1
Art.nr.
0286620000
Typ
SAKG 32 I
GTIN (EAN)
4008190116750
Förp.
10  items
Alternativ produkt
[1028400000](~/p/1028400000)

Mått och vikter

Djup
84  mm
Byggdjup (tum)
3,307  inch
Höjd
87,3  mm
Bygghöjd (tum)
3,437  inch
Bredd
32  mm
Byggbredd (tum)
1,26  inch
Nettovikt
170,808  g

Temperaturer

Lagertemperatur
-25 °C...55 °C
Omgivningstemperatur
-5 °C…40 °C
Varaktig driftstemperatur, min.
−60  °C
Varaktig driftstemperatur, max.
130  °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
999cd67e-471e-4085-8dba-1342fcea86de

Materialdata

Material
KrG
Färgkod
mellangul
Brännbarhetsklass enligt UL 94
V-0
5VA

Systemparametrar

Utförande
Bultklämma / ZB
Ändplatta krävs
Ja
Antal potentialer
1
Antal våningar
1
Antal klämställen per våning
2
Antal potentialer per våning
1
Nivåer internt överkopplade
Nej
PE-anslutning
Nej
Skena
TS 32
N-Funktion
Nej
PE-Funktion
Nej
PEN-Funktion
Nej

ytterligare tekniska data

Antal likadana plintar
1
explosionstestat utförande
Nej
Monteringstyp
ihakad
Öppna sidor
öppen

Klämbara ledare (ytterligare anslutning)

Anslutningstyp, ytterligare anslutning
Skruvanslutning

Klämbara ledare (Märkanslutning)

Anslutningsarea, flertrådig, max.
70  mm²
Anslutningsarea, flertrådig, min.
10  mm²
Anslutningsområde, max.
70  mm²
Anslutningsområde, min.
10  mm²
Anslutningsriktning
på sidan
Anslutningstyp
Skruvanslutning
Antal anslutningar
1
Avisoleringslängd
26  mm
Klämskruv
M 8
Ledararea, entrådig, max.
16  mm²
Ledararea, entrådig, min.
10  mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
70  mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
10  mm²
Ledararea, fintrådig, min.
10  mm²
Ledardiameter, AWG, max
AWG 2/0
Ledardiameter, AWG, min.
AWG 3
Ledardiameter, fintrådig, max.
70  mm²
Tolkdorn enligt 60 947-1
B11
Åtdragningsmoment, max.
12  Nm
Åtdragningsmoment, min.
6  Nm

Märkdata enligt CSA

Certifikat nr. (CSA)
12400-199
Ledararea max. (CSA)
00 AWG
Ledararea min. (CSA)
1 AWG
Spänning grupp C (CSA)
600 V
Ström Gr C (CSA)
170 A

Allmänt

Ledardiameter, AWG, max
AWG 2/0
Ledardiameter, AWG, min.
AWG 3
Normer
IEC 60947-7-1
Skena
TS 32

Märkdata

Märkarea
50  mm²
Märkspänning
1 000  V
Märkspänning DC
1 000  V
Märkström
150  A
Ström med max. ledare
192  A
Normer
IEC 60947-7-1
Genomgångsmotstånd enligt IEC 60947-7-x
0,21  mΩ
Märkstötspänning
8 kV
Förlusteffekt enligt IEC 60947-7-x
4,8  W
Nedsmutsningsgrad
3

Märkdata enligt UL

Certifikat nr. (UR)
E60693
Ledarstorlek Factory wiring max (UR)
000 AWG
Ledarstorlek Factory wiring min (UR)
6 AWG
Ledarstorlek Field wiring max (UR)
000 AWG
Ledarstorlek Field wiring min (UR)
6 AWG
Spänning grupp C (UR)
600 V
Ström Gr C (UR)
165 A

Klassificeringar

ETIM 6.0
EC000897
ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 9.0
27-14-11-20
ECLASS 9.1
27-14-11-20
ECLASS 10.0
27-14-11-20
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-01
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
