Propiedades

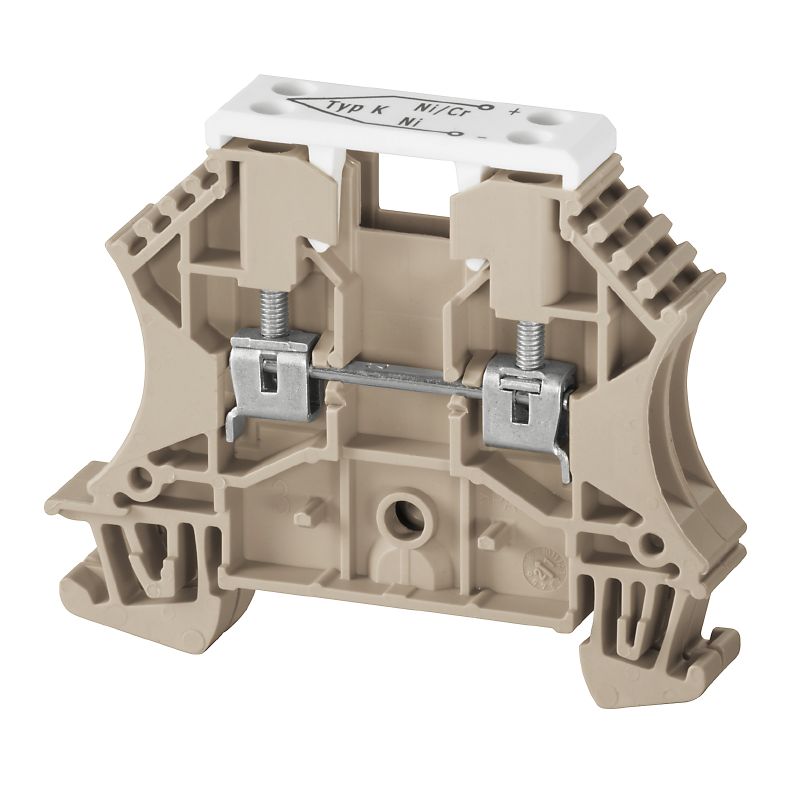

| Versión | Borne para termopares, Conexión brida-tornillo, Beige oscuro, 2.5 mm², 55 V, Número de conexiones: 2, Número de pisos: 1, TS 35, V-0, Wemid |
| Código | 1024100000 |
| Tipo | WDU 2.5/TC TYP K |
| GTIN (EAN) | 4008190140472 |
| Cantidad | 25 Pieza |
| Profundidad | 50 mm |
| Profundidad (pulgadas) | 1,968 inch |
| Profundidad incl. carril DIN | 50,5 mm |
| Altura | 60 mm |
| Altura (pulgadas) | 2,362 inch |
| Anchura | 10,2 mm |
| Anchura (pulgadas) | 0,402 inch |
| Peso neto | 15,54 g |
| Temperatura de almacenamiento | -25 °C...55 °C |
| Gama de temperaturas de servicio | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Temperatura permanete de trabajo, min. | -60 °C |
| Temperatura permanete de trabajo, max. | 130 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Color | Beige oscuro |
| Grado inflamabilidad según UL 94 | V-0 |
| Núm. de certificación (ATEX) | DEMKO14ATEX1338U |
| Núm. de certificación (IECEX) | IECEXULD14.0005U |
| Tensión máx. (ATEX) | 55 V |
| Corriente (ATEX) | 8 A |
| Sección máx. del conductor (ATEX) | 2.5 mm² |
| Tensión máx. (IECEx) | 55 V |
| Corriente (IECEX) | 8 A |
| Sección máx. del conductor (IECEX) | 2.5 mm² |
| Gama de temperaturas de servicio | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Caracterización EN 60079-7 | Ex eb II C Gb |
| Etiqueta Ex 2014/34/UE | II 2 G D |
| Versión |
Conexión brida-tornillo
Termopar |
| Tapa final obligatoria | Sí |
| Número de potenciales | 1 |
| Número de pisos | 1 |
| Número de puntos de embornado por piso | 2 |
| Número de potenciales por piso | 1 |
| Pisos internos puenteados | No |
| Conexión PE | No |
| Carril | TS 35 |
| Función N | No |
| Función PE | No |
| Función PEN | No |
| Lados abiertos | derecha |
| Número de bornes iguales | 1 |
| Tipo de montaje | enclavado |
| Versión a prueba de explosivos | No |
| Calibre según 60 947-1 | A2 |
| Dimens. caña destornillador | 0,6 x 3,5 mm |
| Dirección de conexión | lateral |
| Longitud de desaislado | 10 mm |
| Número de conexiones | 2 |
| Par de apriete con atornillador eléctrico, tipo DMS | 1 |
| Par de apriete, max. | 0,6 Nm |
| Par de apriete, min. | 0,4 Nm |
| Sección de conexión del conductor AWG, min. | AWG 26 |
| Sección de conexión del conductor AWG, máx. | AWG 12 |
| Sección de conexión del conductor, flexible, max. | 2,5 mm² |
| Sección de conexión del conductor, flexible, mín. | 0,5 mm² |
| Sección de embornado, máx. | 2,5 mm² |
| Sección de embornado, mín. | 0,13 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx. | 2,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín. | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx. | 2,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín. | 0,5 mm² |
| Sección del conductor, semirrígido, máx. | 2,5 mm² |
| Sección del conductor, semirrígido, mín. | 1,5 mm² |
| Sección transversal de conductor, núcleo rígido, máx. | 2,5 mm² |
| Sección transversal de conductor, núcleo rígido, mín. | 0,5 mm² |
| Terminal tubular doble, max. | 1,5 mm² |
| Terminal tubular doble, min. | 0,5 mm² |
| Tipo de conexión | Conexión brida-tornillo |
| Tornillo de apriete | M 2,5 |
| Desplazamiento TS 35 | 32 mm |
| Carril | TS 35 |
| Normas |
IEC 60584
IEC 60947-7-1 |
| Sección de conexión del conductor AWG, min. | AWG 26 |
| Sección de conexión del conductor AWG, máx. | AWG 12 |
| Sección nominal | 2,5 mm² |
| Tensión nominal | 55 V |
| Normas |
IEC 60584
IEC 60947-7-1 |
| Resistencia de paso según IEC 60947-7-x | 1,33 mΩ |
| Pérdida de potencia según la norma IEC 60947-7-x | 0,77 W |
| Grado de polución | 3 |
| Núm. de certificación (UR) | E60693 |
| Sección máx. del conductor (UR) | 12 AWG |
| Sección mín. del conductor (UR) | 30 AWG |
| Tensión Gr C (UR) | 50 V |
| Homologación/certificado/documento de conformidad |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_39457)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253960) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253962) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320981) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37244) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59645) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1024100000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1024100000) |
| Documentación del usuario |
[NTI WDU 2.5 TC](https://mdcop.weidmueller.com/mediadelivery/asset/900_72414)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000904 |
| ETIM 7.0 | EC000904 |
| ETIM 8.0 | EC000904 |
| ETIM 9.0 | EC000904 |
| ECLASS 9.0 | 27-14-11-42 |
| ECLASS 9.1 | 27-14-11-42 |
| ECLASS 10.0 | 27-14-11-42 |
| ECLASS 11.0 | 27-14-11-42 |
| ECLASS 12.0 | 27-14-11-42 |
| ECLASS 13.0 | 27-25-01-15 |
| ECLASS 14.0 | 27-25-01-15 |
| Homologaciones |            |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (UR) | E60693 |
| Núm. de certificación (cURusEX) | E184763 |
