Propiedades
| Versión | Bornes de tornillo, Borne de paso, Sección nominal: 120 mm², Conexión de espárrago, Montaje directo |
| Código | 1968940000 |

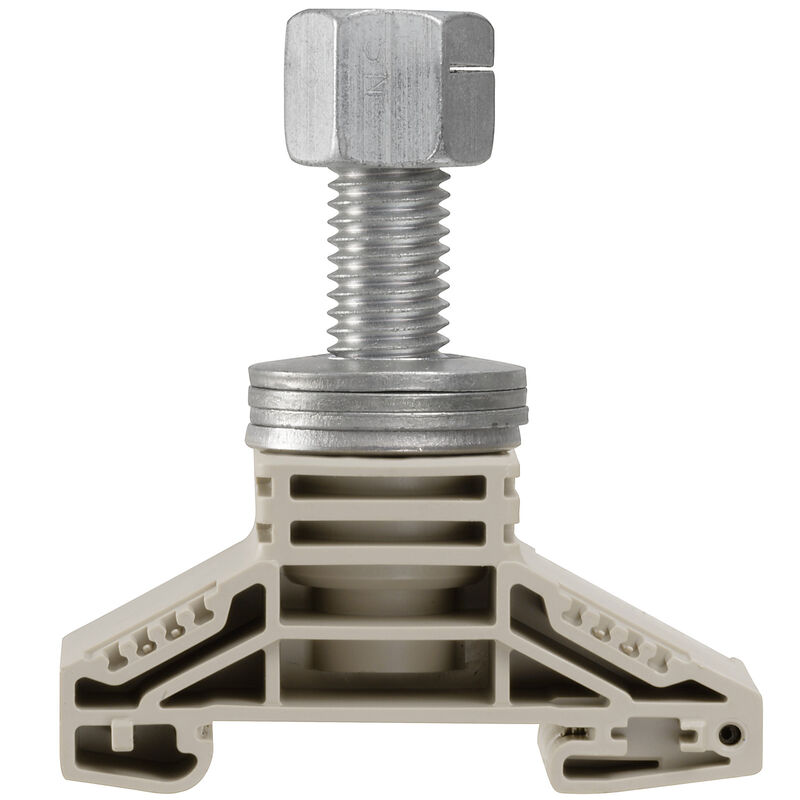

| Tipo | WF 12 NFF |
| GTIN (EAN) | 4032248671489 |
| Cantidad | 20 Pieza |
| Profundidad | 70,5 mm |
| Profundidad (pulgadas) | 2,776 inch |
| Altura | 67 mm |
| Altura (pulgadas) | 2,638 inch |
| Anchura | 33,8 mm |
| Anchura (pulgadas) | 1,331 inch |
| Peso neto | 124,95 g |
| Temperatura de almacenamiento | -25 °C...55 °C |
| Temperatura permanete de trabajo, min. | -50 °C |
| Temperatura permanete de trabajo, max. | 120 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Color | Beige oscuro |
| Grado inflamabilidad según UL 94 | V-0 |
| Versión | Bornes espárrago |
| Tapa final obligatoria | No |
| Número de pisos | 1 |
| Número de puntos de embornado por piso | 1 |
| Pisos internos puenteados | No |
| Conexión PE | No |
| Carril | TS 35 |
| Indicación de montaje | Montaje directo |
| Lados abiertos | abierto |
| Número de bornes iguales | 1 |
| Tipo de montaje | enclavado |
| Versión a prueba de explosivos | No |
| 2 terminales planos DIN 46234 | 6...120 mm² |
| 2 terminales planos DIN 46235 | 10...95 mm² |
| Número de conexiones | 1 |
| Par de apriete, max. | 60 Nm |
| Par de apriete, min. | 50 Nm |
| Sección de conexión del conductor, flexible, max. | 120 mm² |
| Sección de conexión del conductor, flexible, mín. | 6 mm² |
| Sección de embornado, máx. | 120 mm² |
| Sección de embornado, mín. | 6 mm² |
| Sección del conductor, semirrígido, máx. | 120 mm² |
| Sección del conductor, semirrígido, mín. | 6 mm² |
| Sección transversal de conductor, núcleo rígido, máx. | 120 mm² |
| Sección transversal de conductor, núcleo rígido, mín. | 6 mm² |
| Tamaño de espárragos para terminal plano | M 12 |
| Terminal plano DIN 46234 | 6...120 mm² |
| Terminal plano DIN 46235 | 10...95 mm² |
| Tipo de conexión | Conexión de espárrago |
| Desplazamiento TS 35 | 31,5 mm |
| Carril | TS 35 |
| Indicación de montaje | Montaje directo |
| Sección nominal | 120 mm² |
| Tensión nominal | 1.000 V |
| Tensión nominal DC | 1.000 V |
| Tensión con TW Epoxy (EP) | 2.300 V |
| Intensidad nominal | 269 A |
| Corriente en conductor máximo | 269 A |
| Resistencia de paso según IEC 60947-7-x | 0,12 mΩ |
| Sobretensión de choque nominal | 8 kV |
| Sobretensión de choque con TW Epoxy (EP) | 12 kV |
| Pérdida de potencia según la norma IEC 60947-7-x | 8,61 W |
| Grado de polución | 3 |
| Homologación/certificado/documento de conformidad |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37310)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65414) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1968940000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1968940000) |
| Documentación del usuario | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Homologaciones |   |
| ROHS | Conformidad |
