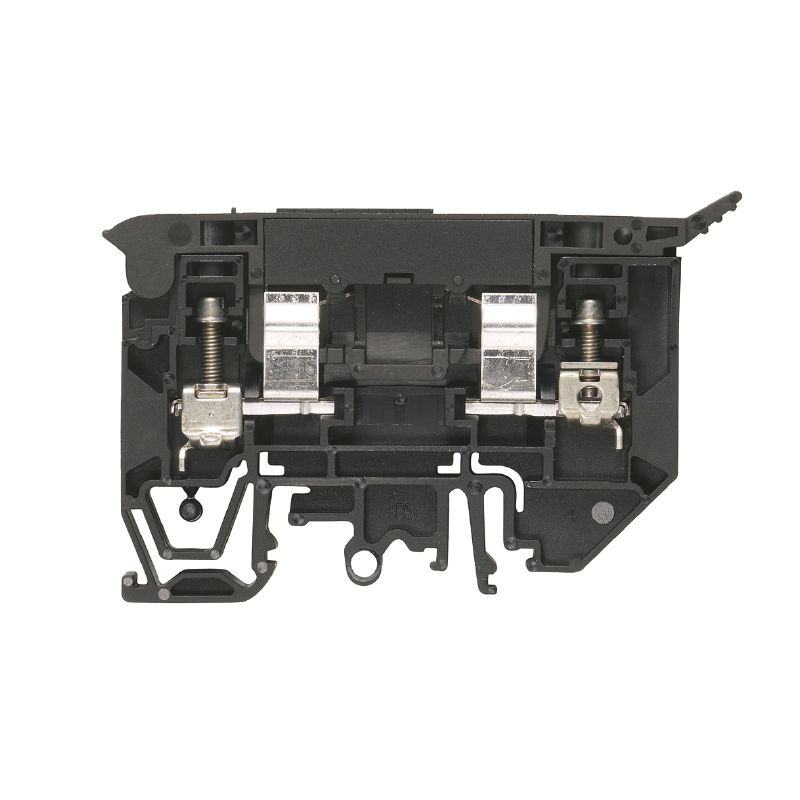

BORNE WSI 4/2/LD 60-150V AC/DC — Imagen de producto

Descargar hoja de datos Productos relacionados

BORNE WSI 4/2/LD 60-150V AC/DC

Borne portafusibles, Conexión brida-tornillo, negro, 4 mm², 10 A, 150 V, Número de conexiones: 2, Número de pisos: 1, TS 35, TS 32, V-0, Wemid, 6,3 x 32 mm (1/4 x 1 1/4")

N.º de artículo 1880420000

Propiedades

Datos generales para pedido

Versión	Borne portafusibles, Conexión brida-tornillo, negro, 4 mm², 10 A, 150 V, Número de conexiones: 2, Número de pisos: 1, TS 35, TS 32, V-0, Wemid, 6,3 x 32 mm (1/4 x 1 1/4")
Código	1880420000
Tipo	WSI 4/2/LD 60-150V AC/DC
GTIN (EAN)	4032248544974
Cantidad	25 Pieza

Dimensiones y pesos

Profundidad	53,5 mm
Profundidad (pulgadas)	2,106 inch
Altura	81,6 mm
Altura (pulgadas)	3,213 inch
Anchura	9,1 mm
Anchura (pulgadas)	0,358 inch
Peso neto	20,24 g

Temperaturas

Temperatura de almacenamiento	-25 °C...55 °C
Temperatura permanete de trabajo, min.	-50 °C
Temperatura permanete de trabajo, max.	120 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme con exención
Exención RoHS (si procede/conocida)	7cI
REACH SVHC	No SVHC above 0.1 wt%

Datos del material

Material	Wemid
Color	negro
Grado inflamabilidad según UL 94	V-0

Valores característicos del sistema

Versión	Conexión brida-tornillo Separador de fusibles con LED abierto por un extremo
Tapa final obligatoria	Sí
Número de potenciales	1
Número de pisos	1
Número de puntos de embornado por piso	2
Número de potenciales por piso	1
Pisos internos puenteados	No
Conexión PE	No
Carril	TS 35 TS 32
Función N	No
Función PE	No
Función PEN	No

2 conductores embornables (H05V/H07V) de igual sección (conexión nominal)

Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, 2 conductores embornables, max.	1,5 mm²
Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, 2 conductores embornables, min.	0,5 mm²
Sección de conexión del conductor, flexible, 2 conductores embornables, max.	1,5 mm²
Sección de conexión del conductor, flexible, 2 conductores embornables, min.	0,5 mm²

Otros datos técnicos

Lados abiertos	derecha
Número de bornes iguales	1
Tipo de montaje	enclavado

Conductor embornable (conexión adicional)

Tipo de conexión, conexión adicional

Conexión brida-tornillo

Conductor embornable (conexión nominal)

Calibre según 60 947-1	A3
Conductor embornable	Especificación de la conexión: Conexión por tornillo Sección de conexión del conductor: Tipo: sólido, H05(07) V-U mín.: 0,5 mm² máx.: 6 mm² nominal: 4 mm² Terminal tubular: Longitud de desaislado: mín.: 11 mm máx.: 11 mm nominal: 11 mm Par de apriete: mín.: 0,5 Nm máx.: 0,8 Nm Especificación de la conexión: Conexión por tornillo Sección de conexión del conductor: Tipo: semirrígido, H07 V-R mín.: 1,5 mm² máx.: 6 mm² nominal: 4 mm² Terminal tubular: Longitud de desaislado: mín.: 11 mm máx.: 11 mm nominal: 11 mm Par de apriete: mín.: 0,5 Nm máx.: 0,8 Nm Especificación de la conexión: Conexión por tornillo Sección de conexión del conductor: Tipo: flexible, H05(07) V-K mín.: 0,5 mm² máx.: 6 mm² nominal: 4 mm² Terminal tubular: Longitud de desaislado: mín.: 11 mm máx.: 11 mm nominal: 11 mm Par de apriete: mín.: 0,5 Nm máx.: 0,8 Nm
Dimens. caña destornillador	0,6 x 3,5 mm
Dirección de conexión	lateral
Longitud de desaislado	10 mm
Número de conexiones	2
Par de apriete con atornillador eléctrico, tipo DMS	2
Par de apriete, max.	0,8 Nm
Par de apriete, min.	0,5 Nm
Sección de conexión del conductor AWG, min.	AWG 22
Sección de conexión del conductor AWG, máx.	AWG 10
Sección de conexión del conductor, flexible, max.	6 mm²
Sección de conexión del conductor, flexible, mín.	0,5 mm²
Sección de embornado, máx.	6 mm²
Sección de embornado, mín.	0,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.	4 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.	0,5 mm²
Sección del conductor, semirrígido, máx.	6 mm²
Sección del conductor, semirrígido, mín.	1,5 mm²
Sección transversal de conductor, núcleo rígido, máx.	6 mm²
Sección transversal de conductor, núcleo rígido, mín.	0,5 mm²
Tipo de conexión	Conexión brida-tornillo
Tipo de conexión 2	Conexión brida-tornillo
Tornillo de apriete	M 3

Datos nominales según CSA

Núm. de certificación (CSA)	200039-1575489
Sección máx. del conductor (CSA)	10 AWG
Sección mín. del conductor (CSA)	30 AWG

Dimensiones

Desplazamiento TS 35

25 mm

Elemento indicador

Tensión de servicio para el indicador, min.	60 V
Tipo de tensión para el indicador	AC/DC

Bornes portafusibles

Indicación	LED rojo
portafusible	6,3 x 32 mm (1/4 x 1 1/4")
Pérdida de potencia para protección contra cortocircuito solo para una disposición combinada	2,5 W a 2,5 A @ 68 °C
Pérdida de potencia para protección contra cortocircuito solo para una disposición individual	4,0 W a 10 A @ 55 °C
Pérdida de potencia para sobrecarga y protección contra cortocircuito para una disposición combinada	1,6 W a 1,0 A @ 41 °C
Soporte del fusible (porta fusibles)	giratorio
Tensión de servicio, máx.	150 V
Tipo de tensión para el indicador	AC/DC

Generalidades

Carril	TS 35 TS 32
Normas	IEC 60947-7-3
Sección de conexión del conductor AWG, min.	AWG 22
Sección de conexión del conductor AWG, máx.	AWG 10

Datos nominales

Sección nominal	4 mm²
Tensión nominal	150 V
Tensión nominal para bornes contiguos	500 V
Tensión nominal DC	150 V
Intensidad nominal	10 A
Corriente en conductor máximo	10 A
Normas	IEC 60947-7-3
Resistencia de paso según IEC 60947-7-x	1 mΩ
Sobretensión de choque nominal	6 V
Pérdida de potencia según la norma IEC 60947-7-x	1,02 W

Datos nominales según UL

Núm. de certificación (cURus)	E60693
Sección del conductor Cableado de campo máx. (cURus)	10 AWG
Sección del conductor Cableado de campo mín. (cURus)	30 AWG
Sección del conductor Cableado de fábrica máx. (cURus)	10 AWG
Sección del conductor Cableado de fábrica mín. (cURus)	30 AWG

Indicación importante

Información de producto

La tensión depende del elemento fusible seleccionado o del indicador luminoso seleccionado

Imágenes del producto

Título de ilustración-02	Imagen de producto
Dibujo leyenda-02	Similar a la ilustración

Descargas

Homologación/certificado/documento de conformidad	[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_42036) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_42037) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153720) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37355) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284530)
Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64552)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1880420000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1880420000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1880420000&norm=0)
Documentación del usuario	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)

Clasificaciones

ETIM 6.0	EC000899
ETIM 7.0	EC000899
ETIM 8.0	EC000899
ETIM 9.0	EC000899
ECLASS 9.0	27-14-11-16
ECLASS 9.1	27-14-11-16
ECLASS 10.0	27-14-11-16
ECLASS 11.0	27-14-11-16
ECLASS 12.0	27-14-11-16
ECLASS 13.0	27-25-01-13
ECLASS 14.0	27-25-01-13

Homologaciones

Homologaciones	![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) ![LLOYDSREG](/picture/LLOYDSREG.gif)
ROHS	Conformidad
UL File Number Search	[Sitio web UL](LINK/UL_search.html)
Núm. de certificación (cURus)	E60693
