Propiedades

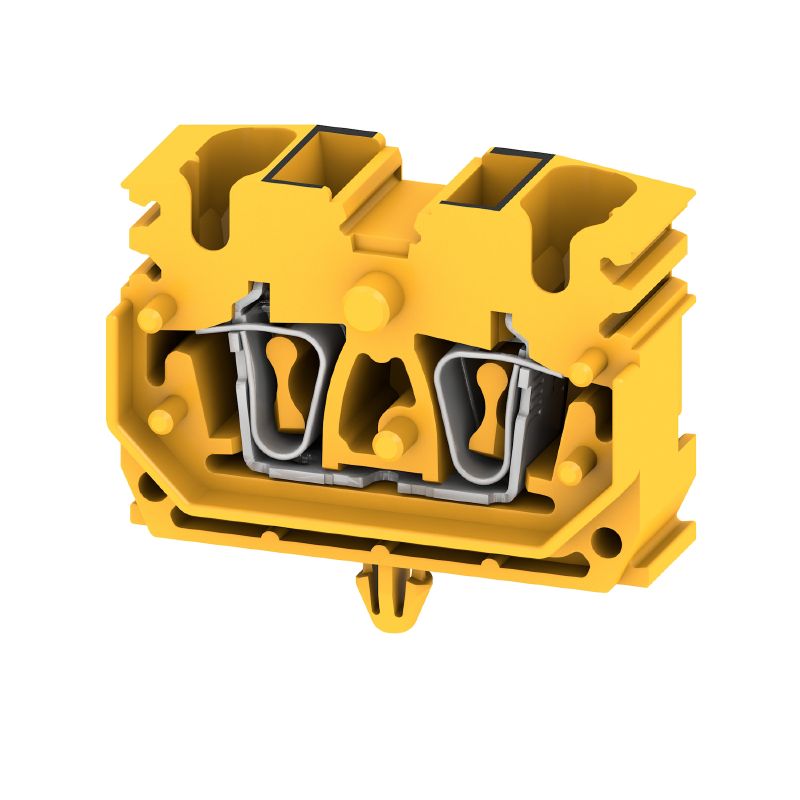

| Versión | Serie Z, Borne de paso, Sección nominal: 2.5 mm², Conexión directa, amarillo, Montaje directo |
| Código | 1713000000 |
| Tipo | ZDUB 2.5-2/4AN/RC GE |
| GTIN (EAN) | 4008190378844 |
| Cantidad | 100 Pieza |
| Profundidad | 29 mm |
| Profundidad (pulgadas) | 1,142 inch |
| Altura | 33,5 mm |
| Altura (pulgadas) | 1,319 inch |
| Anchura | 10,2 mm |
| Anchura (pulgadas) | 0,402 inch |
| Peso neto | 7,61 g |
| Temperatura de almacenamiento | -25 °C...55 °C |
| Gama de temperaturas de servicio | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Temperatura permanete de trabajo, min. | -50 °C |
| Temperatura permanete de trabajo, max. | 120 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Color | amarillo |
| Grado inflamabilidad según UL 94 | V-0 |
| Núm. de certificación (ATEX) | DEMKO16ATEX1808U |
| Núm. de certificación (IECEX) | IECEXULD16.0036U |
| Tensión máx. (ATEX) | 550 V |
| Corriente (ATEX) | 21 A |
| Sección máx. del conductor (ATEX) | 2.5 mm² |
| Tensión máx. (IECEx) | 550 V |
| Corriente (IECEX) | 21 A |
| Sección máx. del conductor (IECEX) | 2.5 mm² |
| Gama de temperaturas de servicio | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Caracterización EN 60079-7 | Ex eb II C Gb |
| Etiqueta Ex 2014/34/UE | II 2 G D |
| Versión |
Conexión directa
solo puede puentearse en el punto de conexión abierto por un extremo |
| Tapa final obligatoria | Sí |
| Número de potenciales | 1 |
| Número de pisos | 1 |
| Número de puntos de embornado por piso | 4 |
| Número de potenciales por piso | 1 |
| Pisos internos puenteados | Sí |
| Conexión PE | No |
| Carril | TS 35 |
| Función N | No |
| Función PE | No |
| Función PEN | No |
| Indicación de montaje | Montaje directo |
| Lados abiertos | derecha |
| Tipo de montaje | Montaje directo |
| Versión a prueba de explosivos | RAL 7001 |
| Tipo de conexión, conexión adicional | Conexión directa |
| Calibre según 60 947-1 | A2 |
| Dimens. caña destornillador | 0,6 x 3,5 mm |
| Dirección de conexión | arriba |
| Longitud de desaislado | 10 mm |
| Número de conexiones | 4 |
| Sección de conexión del conductor AWG, min. | AWG 26 |
| Sección de conexión del conductor AWG, máx. | AWG 12 |
| Sección de conexión del conductor, flexible, max. | 2,5 mm² |
| Sección de conexión del conductor, flexible, mín. | 0,5 mm² |
| Sección de embornado, máx. | 4 mm² |
| Sección de embornado, mín. | 0,13 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx. | 1,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín. | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx. | 1,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín. | 0,5 mm² |
| Sección del conductor, semirrígido, máx. | 4 mm² |
| Sección del conductor, semirrígido, mín. | 0,5 mm² |
| Sección transversal de conductor, núcleo rígido, máx. | 4 mm² |
| Sección transversal de conductor, núcleo rígido, mín. | 0,5 mm² |
| Tipo de conexión | Conexión directa |
| Corriente Gr C (CSA) | 25 A |
| Núm. de certificación (CSA) | 12400-379 |
| Sección máx. del conductor (CSA) | 12 AWG |
| Sección mín. del conductor (CSA) | 26 AWG |
| Tensión Gr C (CSA) | 600 V |
| Desplazamiento TS 15 | 17 mm |
| Carril | TS 35 |
| Indicación de montaje | Montaje directo |
| Normas | IEC 60947-7-1 |
| Sección de conexión del conductor AWG, min. | AWG 26 |
| Sección de conexión del conductor AWG, máx. | AWG 12 |
| Sección nominal | 2,5 mm² |
| Tensión nominal | 800 V |
| Tensión nominal DC | 800 V |
| Intensidad nominal | 24 A |
| Corriente en conductor máximo | 30 A |
| Normas | IEC 60947-7-1 |
| Resistencia de paso según IEC 60947-7-x | 1,33 mΩ |
| Sobretensión de choque nominal | 8 kV |
| Pérdida de potencia según la norma IEC 60947-7-x | 0,77 W |
| Grado de polución | 3 |
| Corriente Gr C (cURus) | 20 A |
| Núm. de certificación (cURus) | E60693 |
| Sección del conductor Cableado de campo máx. (cURus) | 12 AWG |
| Sección del conductor Cableado de campo mín. (cURus) | 26 AWG |
| Sección del conductor Cableado de fábrica máx. (cURus) | 12 AWG |
| Sección del conductor Cableado de fábrica mín. (cURus) | 26 AWG |
| Tensión Gr C (cURus) | 600 V |
| Homologación/certificado/documento de conformidad |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_80662)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253973) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_85228) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_85229) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178483) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253975) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36867) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62953) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1713000000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1713000000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1713000000&norm=0) |
| Documentación del usuario |
[Beipackzettel_ZDUB.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35368)
[NTI ZDUB 2.5-2/.../RC](https://mdcop.weidmueller.com/mediadelivery/asset/900_85231) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Homologaciones |          |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (cURus) | E60693 |
| Núm. de certificación (cURusEX) | E184763 |
