Propiedades

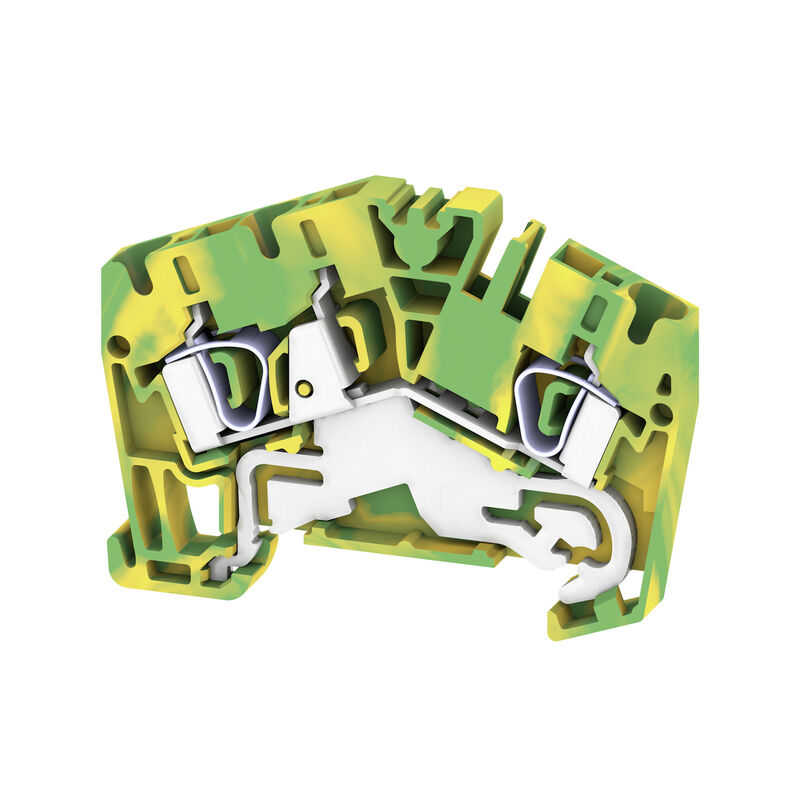

| Versión | Serie Z, Borne de tierra, Sección nominal: 4 mm², Conexión directa, verde |
| Código | 1770390000 |
| Tipo | ZPE 4-2/3AN |
| GTIN (EAN) | 4032248142989 |
| Cantidad | 50 Pieza |
| Profundidad | 45,5 mm |
| Profundidad (pulgadas) | 1,791 inch |
| Profundidad incl. carril DIN | 46 mm |
| Altura | 61,5 mm |
| Altura (pulgadas) | 2,421 inch |
| Anchura | 6,1 mm |
| Anchura (pulgadas) | 0,24 inch |
| Peso neto | 14,96 g |
| Temperatura de almacenamiento | -25 °C...55 °C |
| Gama de temperaturas de servicio | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Temperatura permanete de trabajo, min. | -50 °C |
| Temperatura permanete de trabajo, max. | 120 °C |
| REACH SVHC | / |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| Material | Wemid |
| Color | Verde/amarillo |
| Grado inflamabilidad según UL 94 | V-0 |
| Núm. de certificación (ATEX) | DEMKO16ATEX1808U |
| Núm. de certificación (IECEX) | IECEXULD16.0036U |
| Sección máx. del conductor (ATEX) | 6 mm² |
| Sección máx. del conductor (IECEX) | 6 mm² |
| Gama de temperaturas de servicio | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Caracterización EN 60079-7 | Ex eb II C Gb |
| Etiqueta Ex 2014/34/UE | II 2 G D |
| Versión |
Conexión directa
Con conexión de tierra abierto por un extremo |
| Tapa final obligatoria | Sí |
| Número de pisos | 1 |
| Número de puntos de embornado por piso | 3 |
| Pisos internos puenteados | No |
| Conexión PE | Sí |
| Carril | TS 35 |
| Función PE | Sí |
| Función PEN | No |
| Lados abiertos | derecha |
| Número de bornes iguales | 1 |
| Tipo de montaje | enclavado |
| Versión a prueba de explosivos | RAL 7001 |
| Tipo de conexión, conexión adicional | Conexión directa |
| Calibre según 60 947-1 | A3 |
| Dimens. caña destornillador | 0,6 x 3,5 mm |
| Dirección de conexión | oblicuo |
| Longitud de desaislado | 10 mm |
| Longitud de tubo para terminal tubular con aislamiento de plástico DIN 46228/4 |
|
| Longitud de tubo para terminal tubular doble |
|
| Longitud de tubo para terminal tubular sin aislamiento de plástico DIN 46228/1 |
|
| Número de conexiones | 3 |
| Sección de conexión del conductor AWG, min. | AWG 26 |
| Sección de conexión del conductor AWG, máx. | AWG 10 |
| Sección de conexión del conductor, flexible, max. | 4 mm² |
| Sección de conexión del conductor, flexible, mín. | 0,5 mm² |
| Sección de embornado, máx. | 6 mm² |
| Sección de embornado, mín. | 0,13 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx. | 4 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín. | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx. | 4 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín. | 0,5 mm² |
| Sección transversal de conductor, núcleo rígido, máx. | 6 mm² |
| Sección transversal de conductor, núcleo rígido, mín. | 0,5 mm² |
| Tipo de conexión | Conexión directa |
| Núm. de certificación (CSA) | 200039-1152892 |
| Sección máx. del conductor (CSA) | 10 AWG |
| Sección mín. del conductor (CSA) | 26 AWG |
| Carril | TS 35 |
| Normas | IEC 60947-7-2 |
| Sección de conexión del conductor AWG, min. | AWG 26 |
| Sección de conexión del conductor AWG, máx. | AWG 10 |
| Corriente nominal de corta duración | 480 A (4 mm²) |
| Función PEN | No |
| Sección nominal | 4 mm² |
| Tensión nominal para bornes contiguos | 800 V |
| Tensión nominal DC | 800 V |
| Normas | IEC 60947-7-2 |
| Resistencia de paso según IEC 60947-7-x | 1 mΩ |
| Sobretensión de choque nominal para bornes contiguos | 8 kV |
| Pérdida de potencia según la norma IEC 60947-7-x | 1,02 W |
| Grado de polución | 3 |
| Núm. de certificación (UR) | E60693 |
| Sección del conductor Cableado de campo máx. (UR) | 10 AWG |
| Sección del conductor Cableado de campo mín. (UR) | 26 AWG |
| Sección del conductor Cableado de fábrica máx. (UR) | 10 AWG |
| Sección del conductor Cableado de fábrica mín. (UR) | 26 AWG |
| Homologación/certificado/documento de conformidad |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_68564)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253974) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_85228) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_85229) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178483) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253975) [17-AV4BO-0545U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318068) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36789) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284533) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224847) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1770390000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1770390000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1770390000&norm=0) |
| Notificación de cambio de producto |
[102561](https://mdcop.weidmueller.com/mediadelivery/asset/900_102561)
[151778](https://mdcop.weidmueller.com/mediadelivery/asset/900_151778) [151779](https://mdcop.weidmueller.com/mediadelivery/asset/900_151779) |
| Documentación del usuario |
[NTI ZDU/ZPE 4-2/3AN](https://mdcop.weidmueller.com/mediadelivery/asset/900_85242)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000901 |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 9.0 | 27-14-11-41 |
| ECLASS 9.1 | 27-14-11-41 |
| ECLASS 10.0 | 27-14-11-41 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-03 |
| ECLASS 14.0 | 27-25-01-03 |
| Homologaciones |             |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (UR) | E60693 |
