ZSI 6-2 2X2.5/G20/LD1

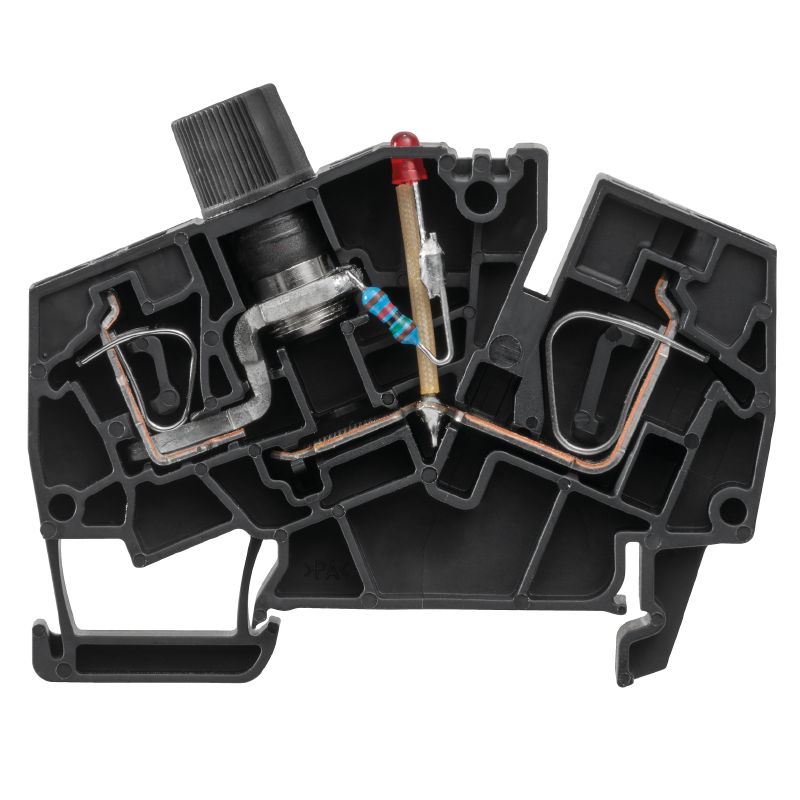

Produktillustration
ZSI 6-2 2X2.5/G20/LD1

ZSI 6-2 2X2.5/G20/LD1

Z-Serie, Säkringsradplint, Märkarea: 6 mm², Fjäderanslutning, svart

Produkt-ID 1867500000
Öppna i konfiguratorn
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 35 Använda produkter 233
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Materialdata Systemparametrar ytterligare tekniska data Klämbara ledare (ytterligare anslutning) Klämbara ledare (Märkanslutning) Märkdata enligt CSA Allmänt Märkdata Märkdata enligt UL Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allmänna beställningsdata

Utförande
Z-Serie, Säkringsradplint, Märkarea: 6 mm², Fjäderanslutning, svart
Art.nr.
1867500000
Typ
ZSI 6-2 2X2.5/G20/LD1
GTIN (EAN)
4032248438839
Förp.
20 items

Mått och vikter

Djup
55 mm
Byggdjup (tum)
2,165 inch
Byggdjup inkl. montageskena
55,5 mm
Höjd
68 mm
Bygghöjd (tum)
2,677 inch
Bredd
12,2 mm
Byggbredd (tum)
0,48 inch
Nettovikt
25,564 g

Temperaturer

Lagertemperatur
-25 °C...55 °C
Omgivningstemperatur
-5 °C…40 °C
Varaktig driftstemperatur, min.
−50 °C
Varaktig driftstemperatur, max.
120 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
7cI
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Materialdata

Grundläggande material
Wemid
Färgkod
svart
Brännbarhetsklass enligt UL 94
V-0

Systemparametrar

Utförande
Fjäderanslutning
Säkringselement
med LED
för jackbar överkoppling
öppen på en sida
Ändplatta krävs
Ja
Antal potentialer
1
Antal våningar
1
Antal klämställen per våning
2
Nivåer internt överkopplade
Nej
PE-anslutning
Nej
Montageskena obestyckad
TS 35
N-Funktion
Nej
PE-Funktion
Nej
PEN-Funktion
Nej

ytterligare tekniska data

Monteringstyp
ihakad

Klämbara ledare (ytterligare anslutning)

Anslutningsriktning, ytterligare anslutning
lutande
Avisoleringslängd, ytterligare anslutning
10 mm
Conductor cross-section, flexible plus plastic collar DIN 46228/1, further connection, min.
0,5 mm²
Connection type, additional connection
Fjäderanslutning
Cross-section for connected wire, solid-core, further connection, min.
0,5 mm²
Ledardiameter, entrådig, ytterligare anslutning, max.
4 mm²
Numero di collegamenti, ulteriore collegamento
2
Névleges keresztmetszet, további csatlakozás
2,5 mm²
Rozsah sevření, další připojení, max.
4 mm²
Rozsah sevření, další připojení, min.
0,5 mm²
Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, conexión adicional, max.
2,5 mm²
Section de raccordement du conducteur, souple, autre raccordement, min.
0,5 mm²
Сечение подключаемого провода, одножильного, дополнительное соединение, макс.
4 mm²
블레이드 크기, 추가 결선
6 x 3,5 mm

Klämbara ledare (Märkanslutning)

10 mm²
Anslutningsarea, fintrådig, min.
0,13 mm²
Anslutningsarea, flertrådig, max.
6 mm²
Anslutningsarea, flertrådig, min.
0,13 mm²
Anslutningsområde, min.
0,13 mm²
Anslutningsriktning
lutande
Anslutningstyp
Fjäderanslutning
Anslutningstyp 2
Fjäderanslutning
Antal anslutningar
1
Avisoleringslängd
10 mm
Klingmått
6 x 3,5 mm
Ledararea, entrådig, max.
10 mm²
Ledararea, entrådig, min.
0,13 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
6 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,13 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
6 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,13 mm²
Ledararea, fintrådig, min.
0,13 mm²
Ledardiameter, AWG, max
AWG 12
Ledardiameter, AWG, min.
AWG 26
Ledardiameter, fintrådig, max.
10 mm²
Tolkdorn enligt 60 947-1
A3

Märkdata enligt CSA

Certifikat nr. (CSA)
200039-1152892
Ledararea max. (CSA)
8 AWG
Ledararea min. (CSA)
20 AWG

Allmänt

Ledardiameter, AWG, max
AWG 12
Ledardiameter, AWG, min.
AWG 26
Montageskena obestyckad
TS 35
Normer
IEC 60947-7-3

Märkdata

Märkarea
6 mm²
Märkspänning
36 V
Märkspänning till grannklämman
500 V
Märkspänning DC
36 V
Märkström
10 A
Ström med max. ledare
10 A
Normer
IEC 60947-7-3
Genomgångsmotstånd enligt IEC 60947-7-x
0,78 mΩ
Märkstötspänning
4 kV
Förlusteffekt enligt IEC 60947-7-x
1,31 W
Nedsmutsningsgrad
3

Märkdata enligt UL

Certifikat nr (cURus)
E60693
Ledararea min (cURus)
20 AWG
Ledardiameter max (cURus)
8 AWG
Ledarstorlek Factory wiring max (cURus)
12 AWG
Ledarstorlek Factory wiring min (cURus)
26 AWG
Ledarstorlek Field wiring max (cURus)
12 AWG
Ledarstorlek Field wiring min (cURus)
26 AWG
Spänning grupp C (cURus)
300 V
Spänning grupp D (cURus)
600 V
Ström grupp C (cURus)
10 A
Ström Gruppr D (cURus)
5 A

Viktig hänvisningstext

Produktinformation
Spänningen beror på det valda säkringselementet eller den valda indikatorlampan

Klassificeringar

ETIM 8.0
EC000899
ETIM 9.0
EC000899
ETIM 10.0
EC000899
ECLASS 14.0
27-25-01-13
ECLASS 15.0
27-25-01-13
