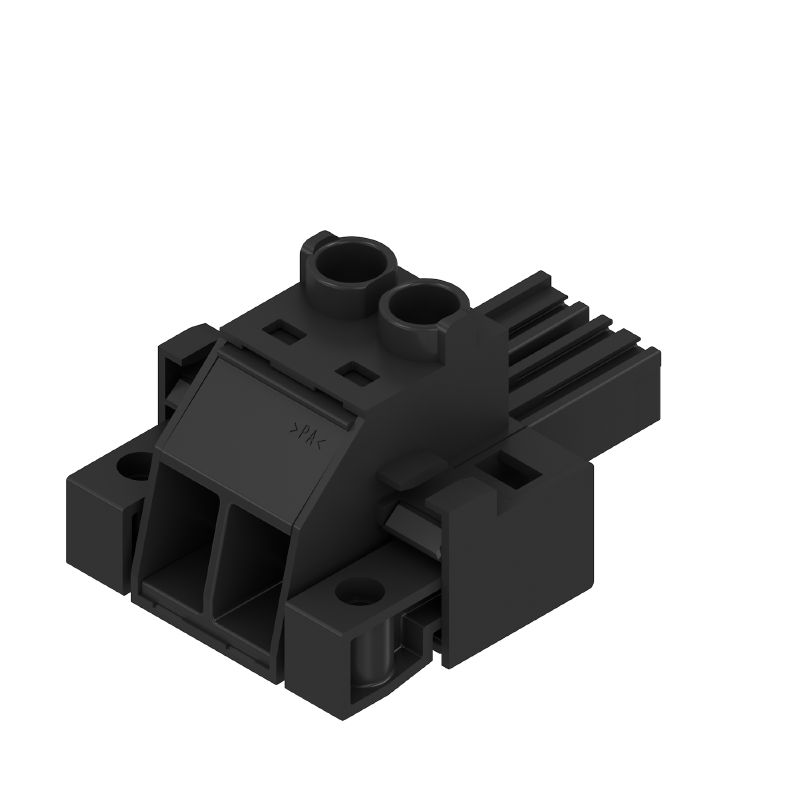

BVZ 7.62HP/02/180SFC SN BK BX — Imagen de producto

Descargar hoja de datos

BVZ 7.62HP/02/180SFC SN BK BX

Conector para placa c.i., enchufe hembra, 7.62 mm, Número de polos: 2, 180°, Conexión brida-tornillo, Sección de embornado, máx. : 10 mm², Caja

N.º de artículo 1929740000

Propiedades

Datos generales para pedido

Versión	Conector para placa c.i., enchufe hembra, 7.62 mm, Número de polos: 2, 180°, Conexión brida-tornillo, Sección de embornado, máx. : 10 mm², Caja
Código	1929740000
Tipo	BVZ 7.62HP/02/180SFC SN BK BX
GTIN (EAN)	4032248579372
Cantidad	100 Pieza
Valores característicos del producto	IEC: 1000 V / 57 A / 0.2 - 10 mm² UL: 600 V / 40.5 A / AWG 24 - AWG 8
Embalaje	Caja

Dimensiones y pesos

Profundidad	42,1 mm
Profundidad (pulgadas)	1,657 inch
Altura	23,1 mm
Altura (pulgadas)	0,909 inch
Anchura	30,48 mm
Anchura (pulgadas)	1,2 inch
Peso neto	14,6 g

Conformidad medioambiental del producto

REACH SVHC	/
Estado de cumplimiento de la directiva RoHS	Conforme sin exención

Parámetros del sistema

Familia del producto	OMNIMATE Power - Serie BV/SV 7.62HP
Tipo de conexión	Conexión de campo
Técnica de conexión de conductores	Conexión brida-tornillo
Paso en mm (P)	7,62 mm
Paso en pulgadas (P)	0,3 "
Dirección de salida de conductor	180°
Número de polos	2
L1 en mm	7,62 mm
L1 en pulgadas	0,3 "
Número de series	1
Número de filas de polos	1
Sección nominal	6 mm²
Protección contra contacto según DIN VDE 57106	protección de dedos
Protección contra contacto según DIN VDE 0470	IP 20
Tipo de protección	IP20
Resistencia de paso	4,50 mΩ
Codificable	Sí
Longitud de desaislado	12 mm
Par de apriete para sujeción por tornillo, mín.	0,2 Nm
Par de apriete para sujeción por tornillo, máx.	0,3 Nm
Par de apriete, min.	0,5 Nm
Par de apriete, max.	0,6 Nm
Tornillo de apriete	M 3
Punta de destornillador	0,6 x 3,5
Ciclos de enchufado	25
Fuerza de inserción/polo, máx.	16,5 N
Fuerza de extracción/polo, máx.	11 N

Datos del material

Materiales aislantes	PA GF
Color	negro
Carta de colores (similar)	RAL 9011
Grupo de materiales aislantes	II
Índice de resistencia al encaminamiento eléctrico (CTI)	≥ 500
Grado inflamabilidad según UL 94	V-0
Material del contacto	aleación de cobre
Material de contacto	aleación de cobre
Superficie de contacto	estañado
Estructura de capas del contacto del conector	6...8 µm Sn brillante
Temperatura de almacenamiento, min.	-40 °C
Temperatura de almacenamiento, max.	70 °C
Temperatura de servicio, min.	-50 °C
Temperatura de servicio, max.	125 °C
Gama de temperatura, montaje, min.	-25 °C
Gama de temperatura, montaje, max.	100 °C

Conductores aptos para conexión

Sección de embornado, mín.	0,2 mm²
Sección de embornado, máx.	10 mm²
Sección de conexión del conductor AWG, min.	AWG 24
Sección de conexión del conductor AWG, máx.	AWG 8
Rígido, mín. H05(07) V-U	0,2 mm²
Rígido, máx. H05(07) V-U	6 mm²
Flexible, mín. H05(07) V-K	0,2 mm²
Flexible, máx. H05(07) V-K	10 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.	0,2 mm²
con term. tub. con aislamiento DIN 46 228/4,máx	6 mm²
con terminal tubular, DIN 46228 pt 1, mín.	0,5 mm²
con terminal tubular según DIN 46 228/1, máx.	6 mm²
Calibre macho de conformidad con la norma EN 60999 a x b; ø	2,8 mm x 2,0 mm; 2,4 mm
Conductor embornable	Sección de conexión del conductor: Tipo: conductor fino nominal: 0,5 mm² Terminal tubular: Longitud de desaislado: nominal: 14 mm Terminal tubular recomendado: 1076980000 Sección de conexión del conductor: Tipo: conductor fino nominal: 1 mm² Terminal tubular: Longitud de desaislado: nominal: 15 mm Terminal tubular recomendado: 9025930000 Sección de conexión del conductor: Tipo: conductor fino nominal: 1,5 mm² Terminal tubular: Longitud de desaislado: nominal: 15 mm Terminal tubular recomendado: 9019140000 Longitud de desaislado: nominal: 12 mm Terminal tubular recomendado: 9004060000 Sección de conexión del conductor: Tipo: conductor fino nominal: 0,75 mm² Terminal tubular: Longitud de desaislado: nominal: 14 mm Terminal tubular recomendado: 9025910000 Sección de conexión del conductor: Tipo: conductor fino nominal: 2,5 mm² Terminal tubular: Longitud de desaislado: nominal: 14 mm Terminal tubular recomendado: 9019170000 Longitud de desaislado: nominal: 12 mm Terminal tubular recomendado: 0186100000 Sección de conexión del conductor: Tipo: conductor fino nominal: 4 mm² Terminal tubular: Longitud de desaislado: nominal: 12 mm Terminal tubular recomendado: 0244100000 Longitud de desaislado: nominal: 14 mm Terminal tubular recomendado: 9019200000 Sección de conexión del conductor: Tipo: conductor fino nominal: 6 mm² Terminal tubular: Longitud de desaislado: nominal: 14 mm Terminal tubular recomendado: 0533500000 Longitud de desaislado: nominal: 12 mm Terminal tubular recomendado: 0191900000
Texto de referencia	El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P) La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.

Datos nominales conformes a IEC

testado según la norma	IEC 60664-1 IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)	57 A
Corriente nominal, número de polos máx. (Tu=20 °C)	54 A
Corriente nominal, número de polos mín. (Tu=40 °C)	51 A
Corriente nominal, número de polos máx. (Tu=40 °C)	41 A
Tensión nominal con categoría de sobretensión/grado de polución II/2	1.000 V
Tensión nominal con categoría de sobretensión/grado de polución III/2	1.000 V
Tensión nominal con categoría de sobretensión/grado de polución III/3	800 V
Tensión nominal con categoría de sobretensión/grado de polución II/2	6.000 V
Tensión nominal con categoría de sobretensión/grado de polución III/2	8 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3	8 kV
Resistencia a corrientes de corta duración	3 x 1s mit 420 A
Distancia de fuga, mín.	13,8 mm
Distancia mín.	10,2 mm

Datos nominales según CSA

Instituto (CSA)	CSA
Núm. de certificación (CSA)	200039-1534443
Tensión nominal (Use Group B / CSA)	600 V
Tensión nominal (Use Group C / CSA)	600 V
Tensión nominal (Use group D / CSA)	600 V
Intensidad nominal (Use Group B / CSA)	40,5 A
Intensidad nominal (Use Group C / CSA)	40,5 A
Intensidad nominal (Use Group D / CSA)	5 A
Sección de conexión del conductor AWG, mín.	AWG 24
Sección de conexión del conductor AWG, máx.	AWG 8
Referencia para valores de homologación	Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Instituto (cURus)	CURUS
Núm. de certificación (cURus)	E60693
Tensión nominal (Use Group B / UL 1059)	600 V
Tensión nominal (Use Group C / UL 1059)	600 V
Tensión nominal (Use Group D / UL 1059)	600 V
Tensión nominal (Use Group F / UL 1059)	1.000 V
Intensidad nominal (Use Group B / UL 1059)	40,5 A
Intensidad nominal (Use Group C / UL 1059)	40,5 A
Intensidad nominal (Use Group D / UL 1059)	5 A
Intensidad nominal (Use group F / UL 1059) (Híbrido)	40,5 A
Sección de conexión del conductor AWG, mín.	AWG 24
Sección de conexión del conductor AWG, máx.	AWG 8
Referencia para valores de homologación	Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Embalaje	Caja
Longitud de VPE	333 mm
Anchura VPE	148 mm
Altura de VPE	89 mm

Pruebas tipo

Prueba: durabilidad de los marcajes	Estándar: DIN EN 61984, sección 7.3.2 / 09.02 siguiendo el patrón de DIN EN 60068-2-70 / 07.96 Prueba: marca de origen, identificación de tipo, paso, tipo de material Evaluación: disponible Prueba: durabilidad Evaluación: superado
Prueba: error de acoplamiento (no intercambiable)	Estándar: DIN EN 61984, sección 7.3.2 / 09.02 siguiendo el patrón de DIN EN 60068-2-70 / 07.96, DIN EN 60947-1, sección 8.2.4.5.1 / 12.02 Prueba: marca de origen Evaluación: disponible Prueba: durabilidad Evaluación: superado
Prueba: sección ajustable	Estándar: DIN EN 61984, sección 7.3.2 / 09.02 siguiendo el patrón de DIN EN 60068-2-70 / 07.96, DIN EN 60947-1, sección 8.2.4.5.1 / 12.02 Tipo de conductor: Tipo de conductor y sección de conductor: rígido de 0,5 mm² Tipo de conductor y sección de conductor: semirrígido de 0,5 mm² Tipo de conductor y sección de conductor: rígido de 6 mm² Tipo de conductor y sección de conductor: semirrígido de 6 mm² Tipo de conductor y sección de conductor: AWG 24/1 Tipo de conductor y sección de conductor: AWG 24/19 Tipo de conductor y sección de conductor: AWG 10/1 Tipo de conductor y sección de conductor: AWG 10/19 Evaluación: disponible
Prueba de daños y liberación accidental de conductores	Estándar: DIN EN 61984, sección 7.3.2 / 09.02 siguiendo el patrón de DIN EN 60068-2-70 / 07.96 Requerimiento: 0,2 kg Tipo de conductor: Tipo de conductor y sección de conductor: AWG 24/1 Tipo de conductor y sección de conductor: AWG 24/19 Evaluación: superado Requerimiento: 0,3 kg Tipo de conductor: Tipo de conductor y sección de conductor: rígido de 0,5 mm² Tipo de conductor y sección de conductor: semirrígido de 0,5 mm² Evaluación: superado Requerimiento: ≥80 N Tipo de conductor: Tipo de conductor y sección de conductor: rígido de 6 mm² Tipo de conductor y sección de conductor: semirrígido de 6 mm² Tipo de conductor y sección de conductor: AWG 10/1 Tipo de conductor y sección de conductor: AWG 10/19 Evaluación: superado
Prueba de extracción	Estándar: DIN EN 61984, sección 7.3.2 / 09.02 siguiendo el patrón de DIN EN 60068-2-70 / 07.96 Requerimiento: 0,2 kg Tipo de conductor: Tipo de conductor y sección de conductor: AWG 24/1 Tipo de conductor y sección de conductor: AWG 24/19 Evaluación: superado Requerimiento: 0,3 kg Tipo de conductor: Tipo de conductor y sección de conductor: rígido de 0,5 mm² Tipo de conductor y sección de conductor: semirrígido de 0,5 mm² Evaluación: superado Requerimiento: ≥80 N Tipo de conductor: Tipo de conductor y sección de conductor: rígido de 6 mm² Tipo de conductor y sección de conductor: semirrígido de 6 mm² Tipo de conductor y sección de conductor: AWG 10/1 Tipo de conductor y sección de conductor: AWG 10/19 Evaluación: superado

Indicación importante

Conformidad con IPC

Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.

Notas

Más variantes bajo solicitud

Intensidad nominal relativa a la sección nominal y número mín. de polos.

Terminal tubular con aislamientos según DIN 46228/4

Terminal tubular sin aislamientos según DIN 46228/1

P en el dibujo = paso

Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.

De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga

Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses

Descargas

Homologación/certificado/documento de conformidad	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_50768)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1929740000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1929740000)
Notificación de cambio de producto	[49655](https://mdcop.weidmueller.com/mediadelivery/asset/900_49655) [49656](https://mdcop.weidmueller.com/mediadelivery/asset/900_49656) [49659](https://mdcop.weidmueller.com/mediadelivery/asset/900_49659) [49660](https://mdcop.weidmueller.com/mediadelivery/asset/900_49660) [251007](https://mdcop.weidmueller.com/mediadelivery/asset/900_251007) [251008](https://mdcop.weidmueller.com/mediadelivery/asset/900_251008) [317459](https://mdcop.weidmueller.com/mediadelivery/asset/900_317459) [317460](https://mdcop.weidmueller.com/mediadelivery/asset/900_317460)
Documentación del usuario	[QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78405)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)
Folletos	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132)

Clasificaciones

ETIM 6.0	EC002638
ETIM 7.0	EC002638
ETIM 8.0	EC002638
ETIM 9.0	EC002638
ECLASS 9.0	27-44-03-09
ECLASS 9.1	27-44-03-09
ECLASS 10.0	27-44-03-09
ECLASS 11.0	27-46-02-02
ECLASS 12.0	27-46-02-02
ECLASS 13.0	27-46-02-02
ECLASS 14.0	27-46-02-02

Homologaciones

Homologaciones	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	Conformidad
UL File Number Search	[Sitio web UL](LINK/UL_search.html)
Núm. de certificación (cURus)	E60693
