Propiedades

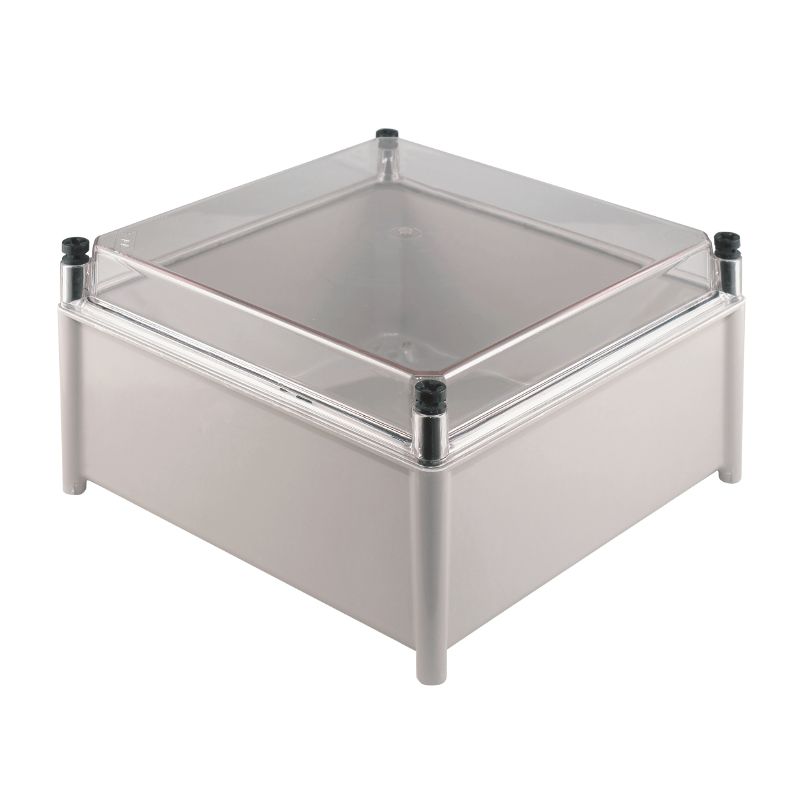

| Versión | TBF (caja de poliéster vacía), Carcasa vacía, Altura: 372 mm, Anchura: 302 mm, Profundidad: 175 mm, Material: Poliéster reforzado con fibra de vidrio, no probado, Gris claro, transparente |
| Código | 0500800000 |
| Tipo | TBF 37/30/18 TRSP |
| GTIN (EAN) | 4008190089672 |
| Cantidad | 1 Pieza |
| Profundidad | 175 mm |
| Profundidad (pulgadas) | 6,89 inch |
| Altura | 372 mm |
| Altura (pulgadas) | 14,646 inch |
| Anchura | 302 mm |
| Anchura (pulgadas) | 11,89 inch |
| Peso neto | 2.465 g |
| Temperatura de servicio | -50 °C...130 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| M12 | 56 |
| M16 | 30 |
| M20 | 27 |
| M25 | 12 |
| M32 | 5 |
| M40 | 4 |
| M50 | 4 |
| M63 | 3 |
| M12 | 44 |
| M16 | 24 |
| M20 | 20 |
| M25 | 10 |
| M32 | 4 |
| M40 | 3 |
| M50 | 3 |
| M63 | 2 |
| Núm. de declaración de conformidad (DoC LVD) | DoC DE PS2420 220224 002ISS01 |
| Abertura de acceso - altura | 348 mm |
| Abertura de acceso - ancho | 278 mm |
| Campos de aplicación: |
Tecnología de edificios
Ingeniería de transportes Industria del embalaje Construcción de máquinas |
| Fijación de caja | 6,5 mm a través de la base de la caja |
| Fijación de la tapa | Crosshead nylon screws |
| Fijación de montaje | 4 ó 6 tornillos M6 para rosca interior |
| Grado inflamabilidad según UL 94 | V-2 |
| Indicación de montaje | Montaje del tornillo |
| Material | Poliéster reforzado con fibra de vidrio |
| Material de la junta | Poliuretano |
| Normas |
IEC 60529
EN 60529 EN 62208 EN/IEC 61439-2 |
| Número de tornillos de cierre | 4 |
| Par de apriete para tornillos de la tapa | 1,5 Nm |
| Placa de fijación | No |
| Resistente a los golpes |
IK08 según IEC 62208
IK10 según IEC 62262 |
| Superficie | no probado |
| Tapa | Sí |
| Temperatura de servicio, max. | 130 °C |
| Temperatura de servicio, min. | -50 °C |
| Tipo de protección | IP66 |
| Toxicidad | Sin halógenos |
| WDU 10 / ZDU 10 | 2x22 |
| WDU 16 / ZDU 16 | 2x16 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 2x44 |
| WDU 35 / ZDU 35 | 2x14 |
| WDU 4 / ZDU 4 | 2x37 |
| WDU 6 / ZDU 6 | 2x28 |
| WDU 10 / ZDU 10 | 2x29 |
| WDU 16 / ZDU 16 | 2x21 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 2x57 |
| WDU 35 / ZDU 35 | 2x18 |
| WDU 4 / ZDU 4 | 2x48 |
| WDU 6 / ZDU 6 | 2x36 |
| Homologación/certificado/documento de conformidad | [DoC Declaration of Conformity LVD - TBF Empty Enclosures - DoC DE PS2420 220224 002ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_306389) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_76966) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0500800000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0500800000) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| ROHS | Conformidad |
