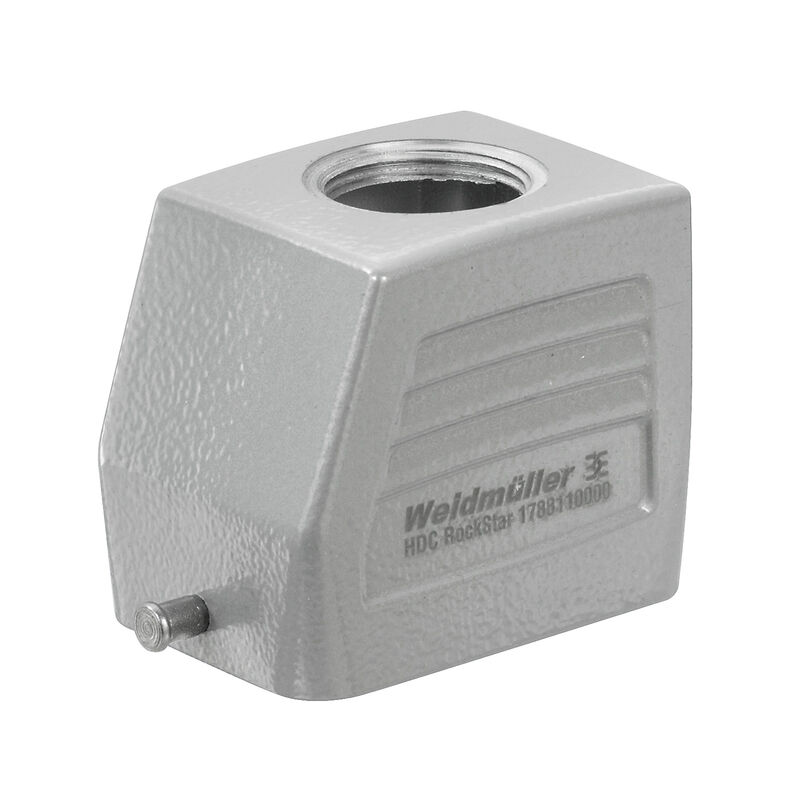

CAP. HDC 06B TOLU 1M20G

HDC - cajas, Grupo: 3, Tipo de protección: IP65 (enchufado), Entrada del cable parte superior, Caja de conector, Enclavamiento longitudinal en la parte inferior, Estándar, Dimensiones de las entradas de cable: M 20

N.º de artículo 1788120000

Propiedades

Datos generales para pedido

Versión	HDC - cajas, Grupo: 3, Tipo de protección: IP65 (enchufado), Entrada del cable parte superior, Caja de conector, Enclavamiento longitudinal en la parte inferior, Estándar, Dimensiones de las entradas de cable: M 20
Código	1788120000
Tipo	HDC 06B TOLU 1M20G
GTIN (EAN)	4032248205561
Cantidad	1 Pieza

Dimensiones y pesos

Altura	52 mm
Altura (pulgadas)	2,047 inch
Anchura	43 mm
Anchura (pulgadas)	1,693 inch
Peso neto	124 g

Temperaturas

Temperatura límite

-40 °C ... 125 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme con exención
Exención RoHS (si procede/conocida)	6bI
REACH SVHC	Lead 7439-92-1
SCIP	d447edfa-0214-4f34-b5ba-82eae491b46a
Resistencia química	Sustancia: Acetona Resistencia química: Con resistencia limitada Sustancia: Aceite de perforación Resistencia química: Resistente Sustancia: Diésel Resistencia química: Resistente Sustancia: Alcohol etílico Resistencia química: Resistente Sustancia: Aceite de transmisión Resistencia química: Resistente Sustancia: Aceite hidráulico Resistencia química: Resistente Sustancia: Refrigerante Resistencia química: Resistente Sustancia: Bencina de petróleo Resistencia química: Resistente Sustancia: Transpiración Resistencia química: Resistente Sustancia: Gasolina Premium Resistencia química: Con resistencia limitada Sustancia: Agua Resistencia química: Resistente Sustancia: UV Resistencia química: Inestable Sustancia: Ozono Resistencia química: Inestable

Dimensiones

Altura capota B	52 mm
Anchura capota C	43 mm
Entrada de cable	con tuerca
Longitud, caja	60 mm

Datos generales

Carcasas EMC	No
Material capotas	Fundición inyectada de aluminio
Material elemento de bloqueo	Acero inoxidable
Par de apriete	1,2 Nm
Superficie	Esmalte en polvo
Tipo de protección	IP65 (enchufado)

Versión

BG	3
Color (RAL)	RAL 7035
Dimensiones de las entradas de cable	M 20
Diseño	Estándar
Entrada de cable	con tuerca
Grupo	3
Indicado para ModuPlug^®	No
Número de entradas de cable en la parte lateral	1
Número de entradas de cable en la parte superior	1
Par de apriete	1,2 Nm
Parte superior/Parte inferior/Tapa	Parte superior
Tipo	Conector macho
Tipo de enclavamiento	Enclavamiento longitudinal
Tuercas (internas)	M 20
Versión, cajas	Entrada del cable parte superior Caja de conector
Versión, sistema de cierre	Enclavamiento longitudinal en la parte inferior

Descargas

Homologación/certificado/documento de conformidad	[Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690)
Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_72855)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1788120000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1788120000)
Notificación de cambio de producto	[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005) [20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006)
Documentación técnica	[1788120000_HDC_06B_TOLU_1M20G_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38938)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)
Folletos	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Clasificaciones

ETIM 6.0	EC000437
ETIM 7.0	EC000437
ETIM 8.0	EC000437
ETIM 9.0	EC000437
ECLASS 9.0	27-44-02-02
ECLASS 9.1	27-44-02-02
ECLASS 10.0	27-44-02-02
ECLASS 11.0	27-44-02-02
ECLASS 12.0	27-44-02-02
ECLASS 13.0	27-44-02-02
ECLASS 14.0	27-44-02-02

Homologaciones

Homologaciones	![CE](/picture/CE.gif) ![CURUS](/picture/CURUS.gif)
ROHS	Conformidad
UL File Number Search	[Sitio web UL](LINK/UL_search.html)
Núm. de certificación (cURus)	E92202
