Propiedades

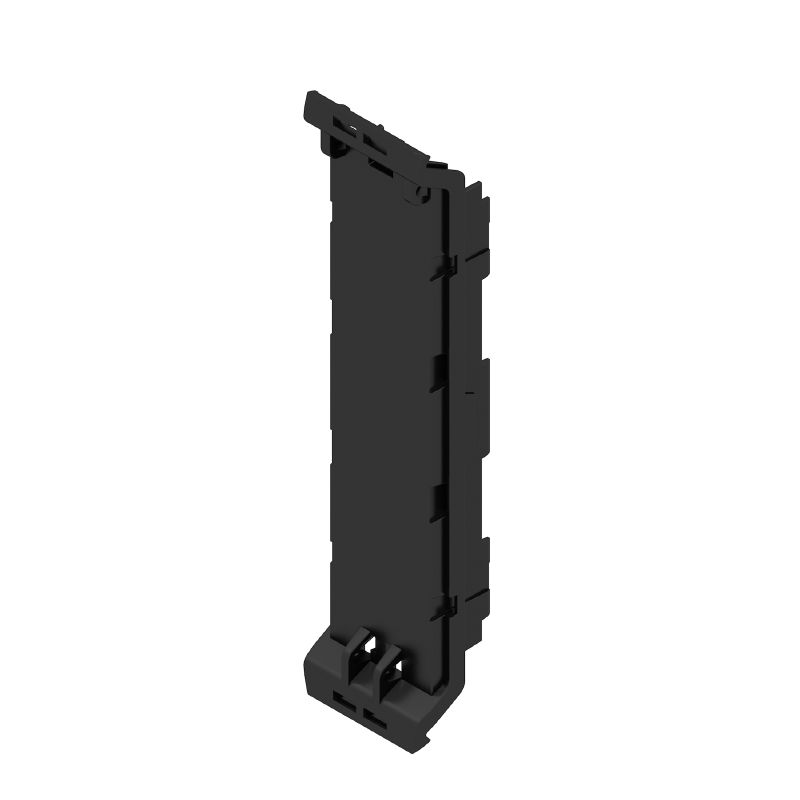

| Versión | Carcasa modular, OMNIMATE Housing - Serie CH20M negro, Elemento frontal, incluye la preparación para la tapa abatible, Anchura: 22.5 mm |
| Código | 2418640000 |
| Tipo | CH20M22 F BK 2010 |
| GTIN (EAN) | 4032248899135 |
| Cantidad | 50 Pieza |
| Profundidad | 15,5 mm |
| Profundidad (pulgadas) | 0,61 inch |
| Altura | 100 mm |
| Altura (pulgadas) | 3,937 inch |
| Anchura | 22,5 mm |
| Anchura (pulgadas) | 0,886 inch |
| Peso neto | 5,94 g |
| Gama de temperaturas de servicio | -40 °C...120 °C |
| Humedad | 5 - 93 % de humedad relativa, Tu = 40 °C, sin condensación |
| REACH SVHC | / |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| Grado inflamabilidad según UL 94 | V-0 |
| Grupo de materiales aislantes | I |
| Materiales aislantes | PA 66 GF 30 |
| Índice de resistencia al encaminamiento eléctrico (CTI) | 600 ≤ CTI |
| Capacidad de sellado | No |
| Carta de colores (similar) | RAL 9011 |
| Color | negro |
| Tipo de protección | IP20 en funcionamiento |
| Señalizador integrable | No |
| Tapa abatible montable | Sí |
| Colores alternativos | Más bajo pedido |
| Posibilidad de escotaduras específicas del cliente | Sí |
| Posibilidad de etiquetado específico del cliente | Sí |
| Posibilidades de procesamiento |
Procesamiento láser
Fresado |
| Proceso de pedido específico del cliente | Consulte la directriz bajo descargas |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_297888) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2418640000) |
| Documentación del usuario |
[Guideline customerspecific housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_177964)
[Guideline kundenspezifische Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_177965) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| Folletos |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-03 |
| ECLASS 14.0 | 27-19-06-03 |
| ROHS | Conformidad |
