Propiedades
| Versión | HDC - Conector, Hembra, 400 V, 80 A, Número de polos: 12, Conexión brida-tornillo, Grupo: 8 |
| Código | 1023250000 |
| Tipo | HDC S4/8 FS |
| GTIN (EAN) | 4032248739424 |
| Cantidad | 1 Pieza |

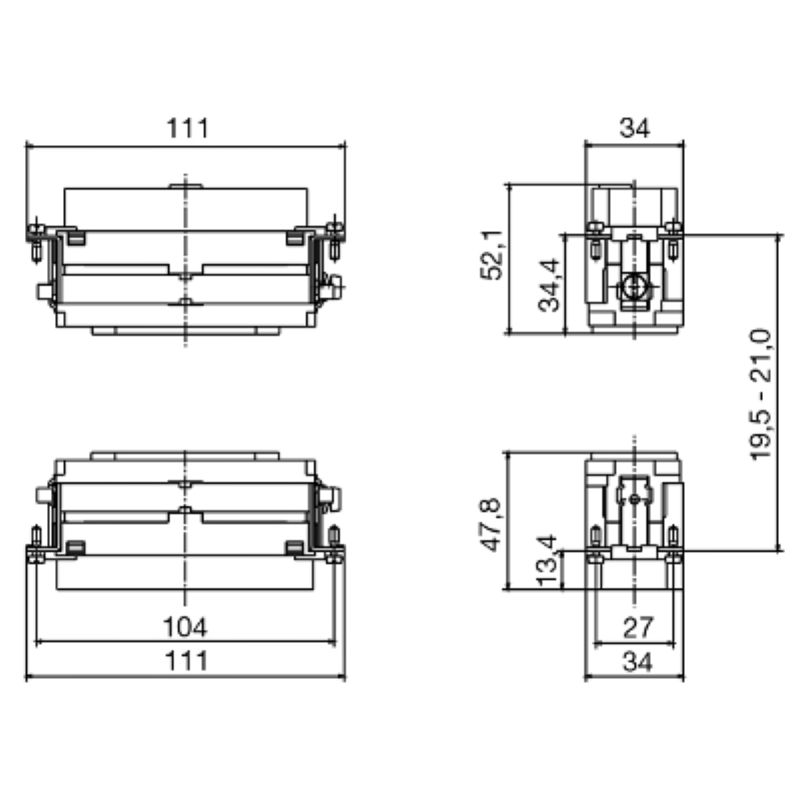

| Profundidad | 111 mm |
| Profundidad (pulgadas) | 4,37 inch |
| Altura | 46,2 mm |
| Altura (pulgadas) | 1,819 inch |
| Anchura | 34 mm |
| Anchura (pulgadas) | 1,339 inch |
| Peso neto | 142 g |
| Temperatura límite | -40 °C ... 125 °C |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | b67daa31-7dca-434d-8290-da7fb52f83a2 |
| Resistencia química |
|
| Estado de cumplimiento de la directiva RoHS | Conforme con exención |
| Exención RoHS (si procede/conocida) | 6c |
| Altura conector hembra | 46,2 mm |
| Anchura | 34 mm |
| Longitud, base | 111 mm |
| Baja emisión de humos según DIN EN 45545-2 | Sí |
| BG | 8 |
| ciclos de enchufado Ag | ≥ 500 |
| Color | beige |
| Corriente nominal (DIN EN 61984) | 80 A |
| Grado de polución | 3 |
| Grado inflamabilidad según UL 94 | V-0 |
| Grupo | 8 |
| Grupo de materiales aislantes | IIIa |
| Material | aleación de cobre |
| Materiales aislantes | Reforzado con fibra de vidrio de policarbonato (listado en la norma UL y aprobado para instalaciones ferroviarias) |
| Número de contactos de potencia | 4 |
| Número de contactos de señal | 8 |
| Número de polos | 12 |
| Resistencia de aislamiento | 1010 Ω |
| Resistencia de paso | ≤1 mΩ |
| Serie | MixMate |
| Sobretensión de choque nominal (DIN EN 61984) | 6 kV |
| Superficie | Plata pasivado |
| Tensión nominal (DIN EN 61984) | 400 V |
| Tensión nominal según UL/CSA | 600 V AC/DC |
| Tipo | Hembra |
| Tipo de conexión | Conexión brida-tornillo |
| Dimens. caña destornillador pala plana (conexión PE) | SD 1,2 x 6,5 |
| Longitud de desaislado, PE en un lado | 13 mm |
| Par de apriete mín. PE en un lado | 2 Nm |
| Par de apriete, máx. PE en un lado | 2,5 Nm |
| Sección de conexión del conductor AWG (PE), máx. | AWG 6 |
| Sección de conexión del conductor AWG (PE), mín. | AWG 20 |
| Sección nominal | 16 mm² |
| Tipo de conexión PE | Conexión brida-tornillo |
| Tornillo de fijación | M 5 |
| Corriente nominal (DIN EN 61984), contacto de potencia | 80 A |
| Longitud de desaislado, contacto de potencia | 15 mm |
| Número de polos, contacto de potencia | 4 |
| Par de apriete, max. | 0,55 Nm |
| Par de apriete, min. | 0,5 Nm |
| Sección de embornado, contacto de potencia, max. | 16 mm² |
| Sección de embornado, contacto de potencia, min. | 1,5 mm² |
| Sobretensión de choque nominal (DIN EN 61984), contacto de potencia | 6 kV |
| Tensión nominal (DIN EN 61984), contacto de potencia | 400 V |
| Tipo de conexión contacto de potencia | Conexión brida-tornillo |
| Calibre de llave, contacto de la señal | SD 0,6 x 3,5 |
| Corriente nominal (DIN EN 61984), contacto de la señal | 16 A |
| Longitud de desaislado, contacto de señal | 8 mm |
| Número de polos, contacto de la señal | 8 |
| Par de apriete, max. | 0,55 Nm |
| Par de apriete, min. | 0,5 Nm |
| Sección de embornado, contacto de señal, max. | 2,5 mm² |
| Sección de embornado, contacto de señal, min. | 0,5 mm² |
| Sobretensión de choque nominal (DIN EN 61984), contacto de la señal | 6 kV |
| Tensión nominal (DIN EN 61984), contacto de la señal | 400 V |
| Tipo de conexión contacto de señal | Conexión brida-tornillo |
| BG | 8 |
| Dimens. caña destornillador pala plana (conexión brida-tornillo) | SD 0,8 x 4,0 |
| Grupo | 8 |
| Longitud de desaislado, conexión nominal | 15 mm |
| Material | aleación de cobre |
| Resistencia de paso | ≤1 mΩ |
| Sección de conexión del conductor AWG, min. | AWG 16 |
| Sección de conexión del conductor AWG, máx. | AWG 6 |
| Sección de conexión del conductor, flexible, max. | 16 mm² |
| Sección de conexión del conductor, flexible, mín. | 0,5 mm² |
| Sección de conexión del conductor, max. | 16 mm² |
| Sección de conexión del conductor, min. | 1,5 mm² |
| Sección de conexión del conductor, rígido, max. | 16 mm² |
| Sección de conexión del conductor, rígido, min. | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx. | 16 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín. | 0,5 mm² |
| Superficie | Plata pasivado |
| Tipo de conexión | Conexión brida-tornillo |
| Tornillo de apriete | M 6 |
| Homologación/certificado/documento de conformidad | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79282) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1023250000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1023250000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1023250000&norm=0) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| Folletos |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| ECLASS 13.0 | 27-44-02-05 |
| ECLASS 14.0 | 27-44-02-05 |
| Homologaciones |   |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (cURus) | E92202 |
