DRI314110LD
제품 이미지
그림과 유사
DRI314110LD

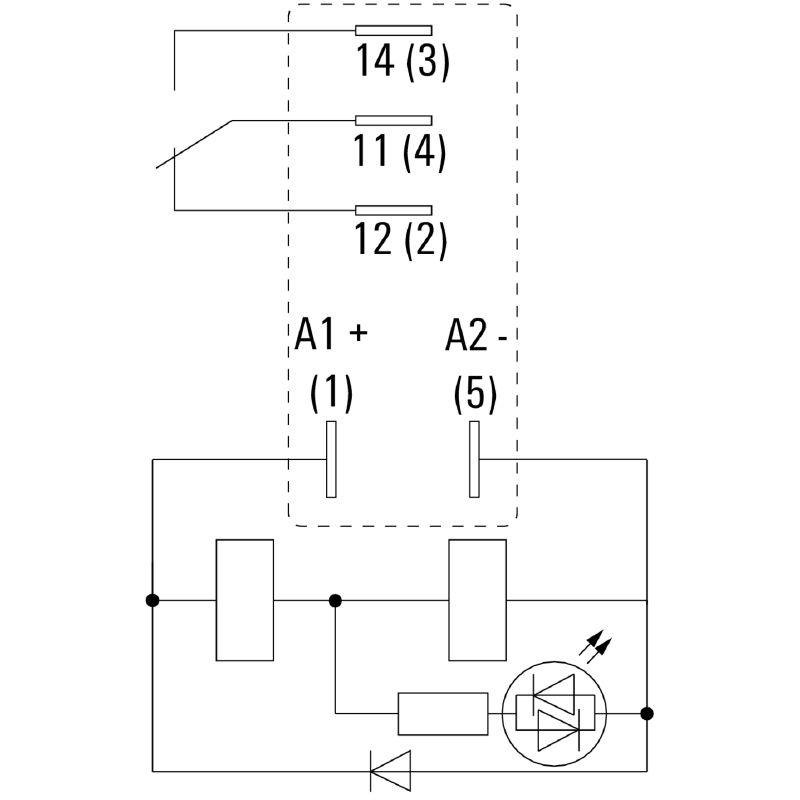

배선도
핀의 밑면도
DRI314110LD
Graph
DC 부하 한계 커브
저항성 부하
DRI314110LD
Graph
전기 서비스 수명
DRI314110LD
Graph
DC 작동 전압 범위
DRI314110LD
Dimensional drawing
DRI314110LD
Miscellaneous
유형 코드

DRI314110LD

D-SERIES DRI, 릴레이, 접점 개수: 1, CO 접점 AgSnO, 정격 제어 전압: 110 V DC, 연속 전류: 10 A, 플랫 플레이드 결선 (4.7 mm x 0.5 mm), 테스트 버튼 사용 가능: No

항목 번호 7760056313
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 13 상대품 4 다음의 개별 부품 1 관련 제품 3
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 정격 데이터 UL 제어 측 부하 측 일반 데이터 절연 조정 인증/표준의 추가 세부 사항 결선 데이터 분류

승인

認可
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E312083

일반 주문 데이터

Version
D-SERIES DRI, 릴레이, 접점 개수: 1, CO 접점 AgSnO, 정격 제어 전압: 110 V DC, 연속 전류: 10 A, 플랫 플레이드 결선 (4.7 mm x 0.5 mm), 테스트 버튼 사용 가능: No
N. d’ordine
7760056313
Típus
DRI314110LD
GTIN(EAN)
6944169740183
수량
20 items

치수 및 중량

Mélység
28 mm
깊이 (인치)
1,102 inch
Posizione verticale
31 mm
높이 (인치)
1,22 inch
Szélesség
13 mm
폭 (인치)
0,512 inch
순중량
19 g

온도

Температура хранения
-40 °C...85 °C
Omgivningstemperatur
-40 °C…55 °C
습도
35 ~ 85 % 상대 습도, 응결 없음

환경 제품 규정 준수

Status zgodności z dyrektywą RoHS
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

정격 데이터 UL

인증 번호(cURus)
E312083

제어 측

정격 제어 전압
110 V DC
정격 전류 DC
4,8 mA
전원 정격
530 mW
코일 저항
22800 Ω ± 10 %
상태 표시기
녹색 LED
보호 회로
환류 다이오드

부하 측

정격 스위칭 전압
250 V AC
연속 전류
10 A
정격 부하 시 최대 스위칭 주파수
0,1 Hz
최대 스위칭 전압, AC
250 V
최대 스위칭 전압, DC
250 V
최소 스위칭 전력
10 mA @ 24 V
10 mA @ 12 V
100 mA @ 5 V
AC 스위칭 용량(저항), 최대
2500 VA
DC 스위칭 용량(저항), 최대
240 W @ 24 V
켜기 지연
≤ 15 ms
끄기 지연
≤ 10 ms
접점 유형
1 CO 접점 (AgSnO)
기계적 서비스 수명
10 x 106 스위칭 사이클

일반 데이터

테스트 버튼 사용 가능
No
기계적 스위치 위치 표시
아니요
컬러 코드
투명
UL94 가연성 등급 구성요소
  • 구성요소:
    릴레이 커버
  • UL94 가연성 등급:
    V-2
  • 구성요소:
    릴레이 베이스플레이트
  • UL94 가연성 등급:
    V-0

절연 조정

Märkspänning
300 V
污染等级
2
Surge voltage category
III
절연재 그룹
IIIa
Геометрический зазор (вход-выход)
≥ 4 mm
제어 측면 - 부하 측면에 대한 절연 강도
5 kVeff / 1 분
개방 접점의 절연 강도
1 kVeff / 1 min
임펄스 내전압
5 kV(1.2/50 µs)
보호 등급
IP20

인증/표준의 추가 세부 사항

인증 번호(cURus)
E312083

결선 데이터

Technique de raccordement de conducteurs
플랫 플레이드 결선 (4.7 mm x 0.5 mm)

분류

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
