DRI314615LT
Imagen de producto
Similar a la ilustración
DRI314615LT
Esquema de conexiones
Vista de pines desde abajo
DRI314615LT
Graph
Curva de límite de carga DC
Carga óhmica
DRI314615LT
Graph
Vida útil eléctrica
DRI314615LT
Graph
Rango de tensión de servicio AC
DRI314615LT

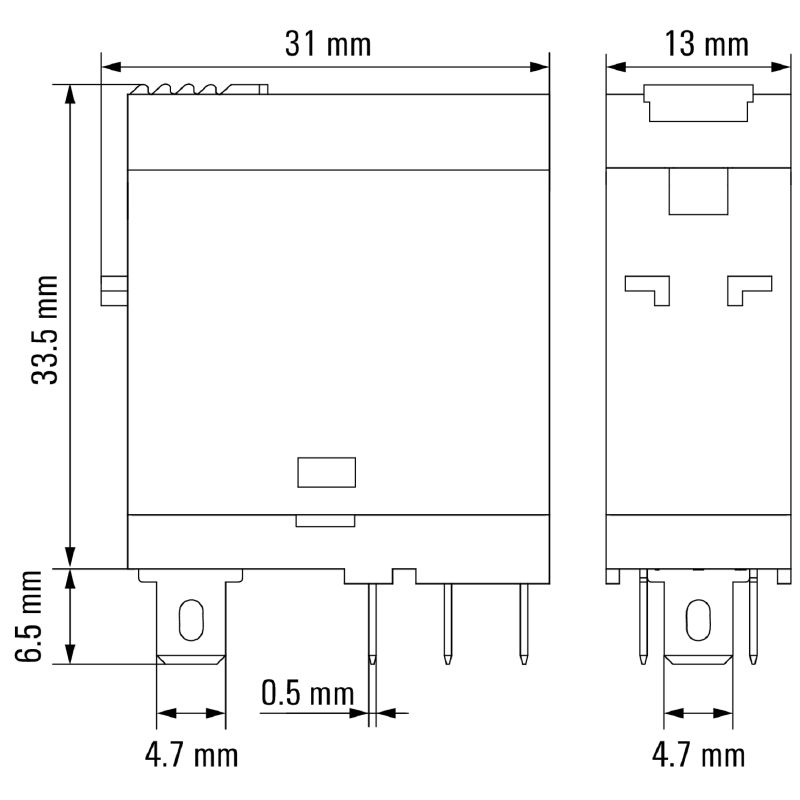

Dimensional drawing
DRI314615LT
Miscellaneous
Códigos de tipo

DRI314615LT

D-SERIES DRI, Relé, Número de contactos: 1, Contacto conmutado AgSnO, Tensión de mando nominal: 115 V AC, Intensidad permanente: 10 A, Conexiones por terminales planos enchufables (4,7 mm x 0,5 mm), Pulsador de prueba disponible: Sí

N.º de artículo 7760056319
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 13 Contrapiezas 4 Pieza individual de 2 Productos relacionados 3
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos nominales UL Lado de mando Lado de carga Datos generales Coordinación de aislamiento Información adicional sobre homologaciones/normas Datos de conexión Clasificaciones

Homologaciones

Approvals
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E312083

Datos generales para pedido

버전
D-SERIES DRI, Relé, Número de contactos: 1, Contacto conmutado AgSnO, Tensión de mando nominal: 115 V AC, Intensidad permanente: 10 A, Conexiones por terminales planos enchufables (4,7 mm x 0,5 mm), Pulsador de prueba disponible: Sí
주문 번호
7760056319
유형
DRI314615LT
GTIN (EAN)
6944169740244
Cantidad
20 Pieza

Dimensiones y pesos

깊이
33,5 mm
Profundidad (pulgadas)
1,319 inch
높이
31 mm
Altura (pulgadas)
1,22 inch
너비
13 mm
Anchura (pulgadas)
0,512 inch
Peso neto
22,05 g

Temperaturas

Storage temperature
-40 °C...85 °C
Temperatura ambiente
-40 °C…55 °C
Humedad
35...85 % humedad relativa sin condensación

Conformidad medioambiental del producto

Состояние соответствия RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Datos nominales UL

Núm. de certificación (cURus)
E312083

Lado de mando

Tensión de mando nominal
115 V AC
Intensidad nominal AC
9,3 mA
Potencia nominal
1,1 VA
Resistencia inductiva
6200 Ω ± 10 %
Indicador de estado
LED rojo

Lado de carga

Tensión nominal de conexión
250 V AC
Intensidad permanente
10 A
Frecuencia de conex. máx. con carga nom.
0,1 Hz
Tensión de conex. AC, max.
250 V
Tensión de conex. DC, max.
250 V
Potencia de conexión mínima
10 mA @ 24 V
10 mA @ 12 V
100 mA @ 5 V
Potencia de conmutación AC (óhmica), máx.
2500 VA
Potencia de conmutación DC (óhmica), máx.
240 W @ 24 V
Retardo de conexión
≤ 15 ms
Retardo en la desconexión
≤ 10 ms
Tipo de contacto
1 Contacto conmutado (AgSnO)
Vida útil mecánica
10 x 106 conmutaciones

Datos generales

Pulsador de prueba disponible
Sí
Versión del pulsador de prueba
Botón de test bloqueable
Botón de test temporal
Indicador de posición del interruptor mecánico
No
Color
transparente
Componente de índice de inflamabilidad UL94
  • Componente:
    Tapa del relé
  • Índice de inflamabilidad UL94:
    V-2
  • Componente:
    Placa base de relé
  • Índice de inflamabilidad UL94:
    V-0
  • Componente:
    Pulsador de prueba de relé
  • Índice de inflamabilidad UL94:
    HB

Coordinación de aislamiento

Rated voltage
300 V
Grado de polución
2
Categoría de sobretensión
III
Grupo de materiales aislantes
IIIa
Kryp- och luftsträcka styrsida - belastningssida
≥ 4 mm
Resistencia a tensiones eléctricas, E/S
5 kVeff / 1min
Resistencia a tensiones dieléctricas de contacto abierto
1 kVeff / 1 min
Sobretensión de choque fijo
5 kV (1,2/50 µs)
Tipo de protección
IP20

Información adicional sobre homologaciones/normas

Núm. de certificación (cURus)
E312083

Datos de conexión

와이어 결선 방식
Conexiones por terminales planos enchufables (4,7 mm x 0,5 mm)

Clasificaciones

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
