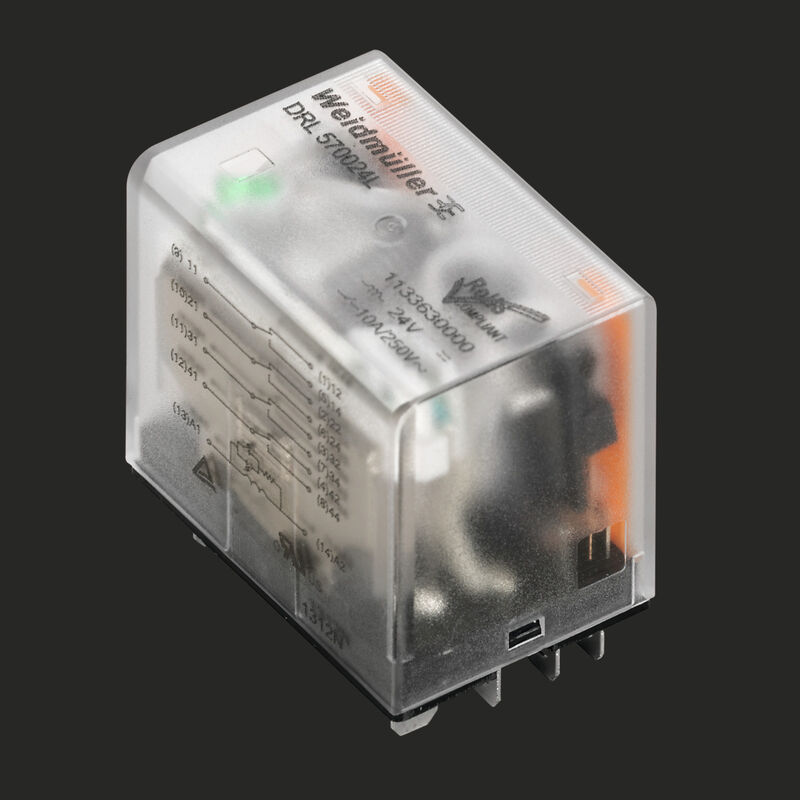

DRL573012L
D-SERIES DRL, Relé, Número de contactos: 4, Contacto conmutado AgSnO, Tensión de mando nominal: 12 V DC, Intensidad permanente: 10 A, Conexiones por terminales planos enchufables (4,8 mm x 0,5 mm), Pulsador de prueba disponible: No
N.º de artículo
2765260000
Propiedades
| Versión | D-SERIES DRL, Relé, Número de contactos: 4, Contacto conmutado AgSnO, Tensión de mando nominal: 12 V DC, Intensidad permanente: 10 A, Conexiones por terminales planos enchufables (4,8 mm x 0,5 mm), Pulsador de prueba disponible: No |
| Código | 2765260000 |
| Tipo | DRL573012L |
| GTIN (EAN) | 4064675076933 |
| Cantidad | 10 Pieza |

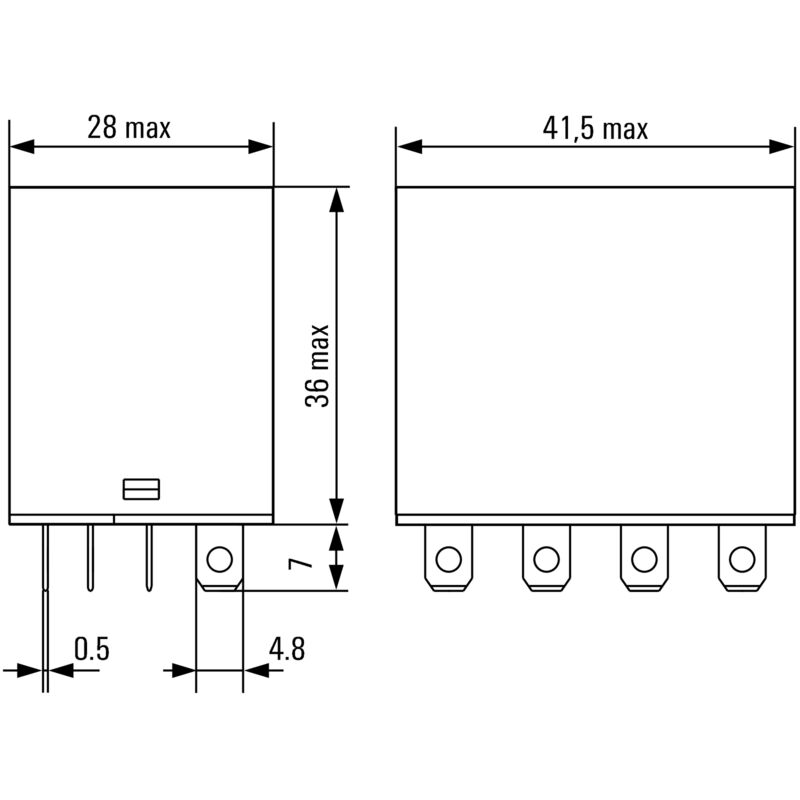

| Profundidad | 36 mm |
| Profundidad (pulgadas) | 1,417 inch |
| Altura | 28 mm |
| Altura (pulgadas) | 1,102 inch |
| Anchura | 41,5 mm |
| Anchura (pulgadas) | 1,634 inch |
| Peso neto | 71 g |
| Temperatura de almacenamiento | -25 °C...55 °C |
| Temperatura de servicio | -25 °C...55 °C |
| Humedad | 35 % hasta 85 % de humedad rel. del aire |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Núm. de certificación (cURus) | E312083 |
| Tensión de mando nominal | 12 V DC |
| Intensidad nominal DC | 125 mA |
| Potencia nominal | 1,5 W |
| Resistencia inductiva | 96 Ω ± 10 % |
| Indicador de estado | LED verde |
| Tensión nominal de conexión | 250 V AC |
| Intensidad permanente | 10 A |
| Frecuencia de conex. máx. con carga nom. | 0,1 Hz |
| Tensión de conex. AC, max. | 250 V |
| Potencia de conexión mínima | 10 mA @ 12 V |
| Intensidad de conexión | 50 A / 50 ms |
| Potencia de conmutación AC (óhmica), máx. | 2500 VA |

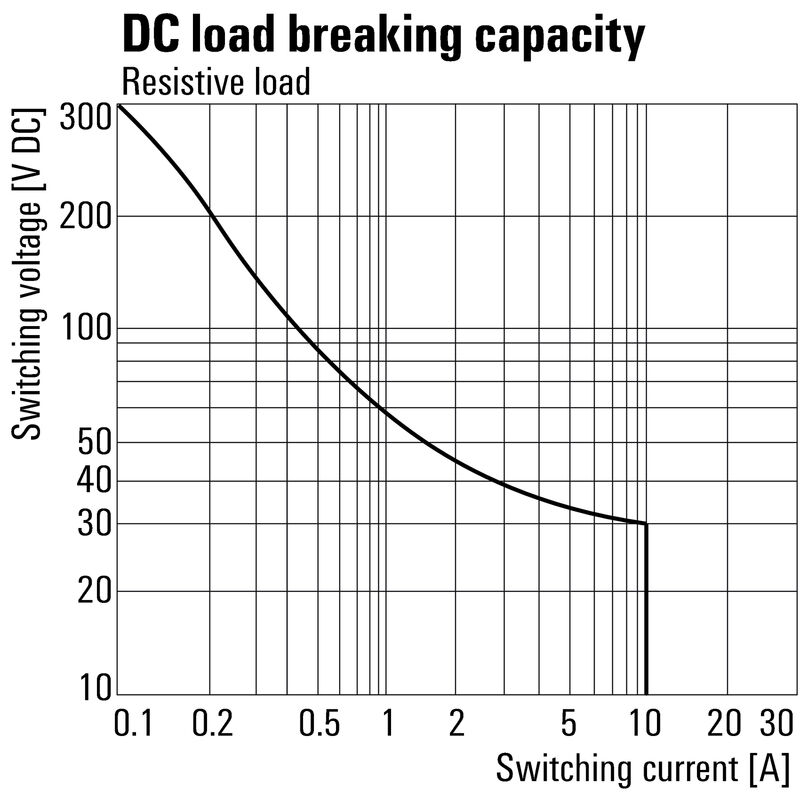

| Potencia de conmutación DC (óhmica), máx. | 300 W @ 24 V |
| Retardo de conexión | <20 ms |
| Retardo en la desconexión | <20 ms |

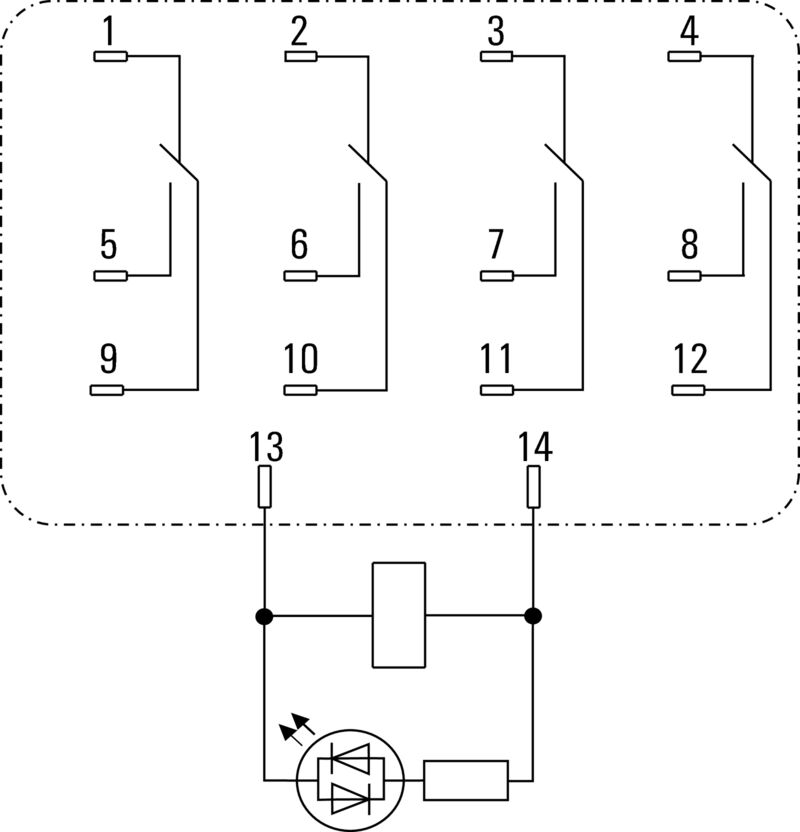

| Tipo de contacto | 4 Contacto conmutado (AgSnO) |

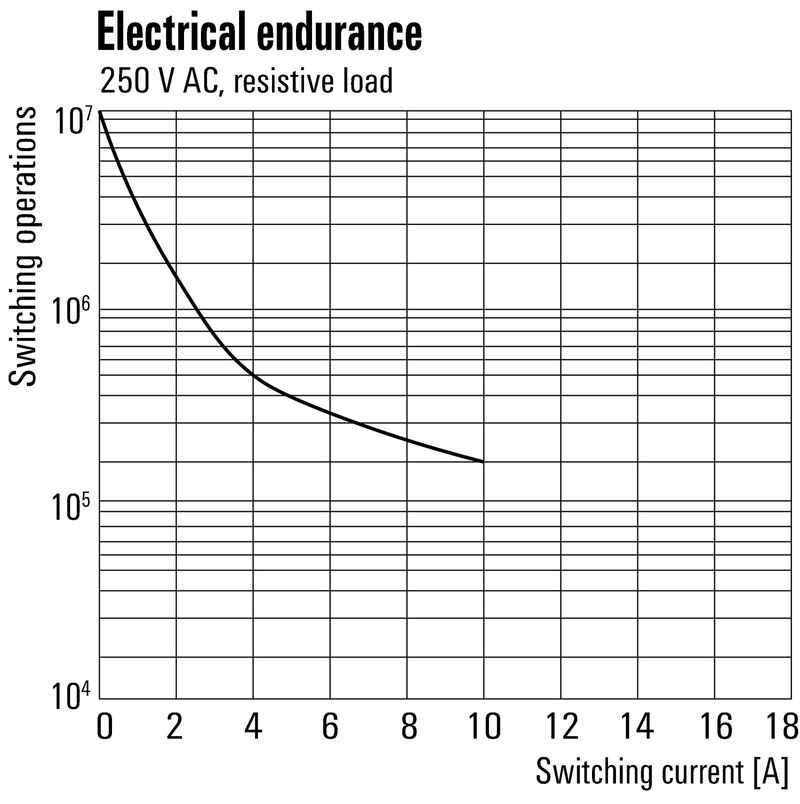

| Vida útil mecánica | 10 x 106 conmutaciones |
| Pulsador de prueba disponible | No |
| Indicador de posición del interruptor mecánico | Sí |
| Color | transparente |
| Componente de índice de inflamabilidad UL94 |
|
| Tensión nominal | 250 V |
| Grado de polución | 3 |
| Categoría de sobretensión | III |
| Grupo de materiales aislantes | IIIa |
| Distancia de fuga y aire Entrada/Salida | ≥ 4 mm |
| Resistencia a tensiones eléctricas, E/S | 2,5 kVeff/ 1 min |
| Resistencia a tensiones dieléctricas de contactos adyacentes | 2 kVeff / 1 min |
| Resistencia a tensiones dieléctricas de contacto abierto | 1,2 kVeff /1 min. |
| Sobretensión de choque fijo | 5 kV (1,2/50 µs) |
| Tipo de protección | IP20 |
| Núm. de certificación (cURus) | E312083 |
| Técnica de conexión de conductores | Conexiones por terminales planos enchufables (4,8 mm x 0,5 mm) |
| Homologación/certificado/documento de conformidad | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35387) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_188358) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2765260000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2765260000) |
| Documentación del usuario | [FL_D-SERIES_DRL4CO_LOAD_GUIDE](https://mdcop.weidmueller.com/mediadelivery/asset/900_306029) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Homologaciones |  |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (cURus) | E312083 |
