Propiedades
| Versión | HDC - cajas, Grupo: 6, Tipo de protección: IP65 (enchufado), Base abierta, Enclavamiento lateral en la parte inferior, Enclavamiendo lateral reemplazable |
| Código | 2542320000 |
| Tipo | HDC 16B ABU EMC |
| GTIN (EAN) | 4050118648799 |
| Cantidad | 1 Pieza |

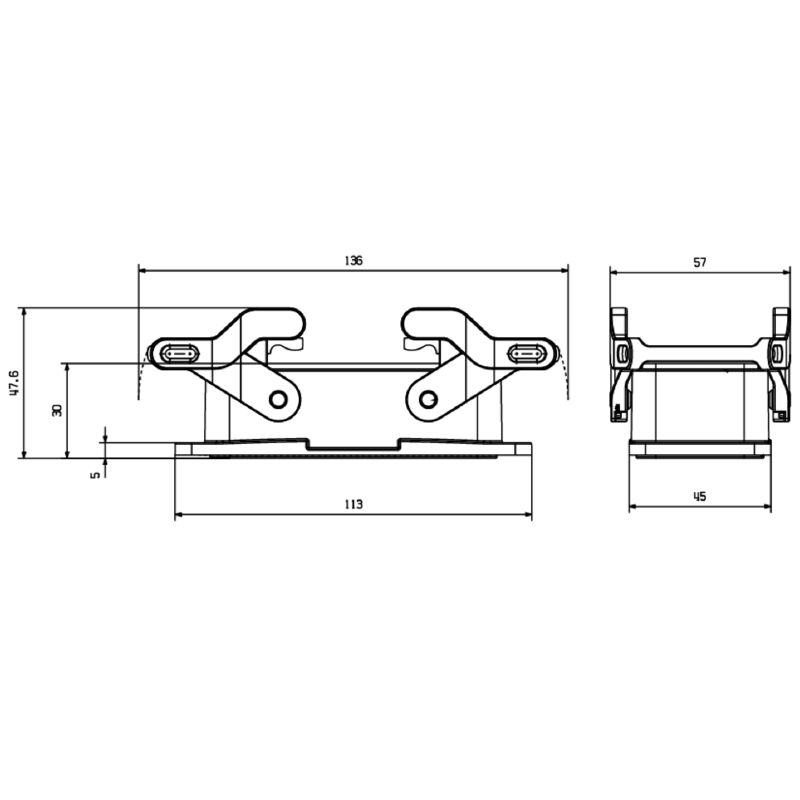

| Profundidad | 113 mm |
| Profundidad (pulgadas) | 4,449 inch |
| Altura | 30 mm |
| Altura (pulgadas) | 1,181 inch |
| Anchura | 45 mm |
| Anchura (pulgadas) | 1,772 inch |
| Peso neto | 128,6 g |
| Temperatura límite | -40 °C ... 125 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Resistencia química |
|
| Carcasas EMC | Sí |
| Grado inflamabilidad según UL 94 | V-0 |
| Material capotas | Fundición inyectada de aluminio |
| Material elemento de bloqueo |
PA 66/6
Acero inoxidable |
| Superficie | Esmalte en polvo |
| Tipo de protección | IP65 (enchufado) |
| BG | 6 |
| Color (RAL) | RAL 9011 |
| Grupo | 6 |
| Indicado para ModuPlug® | Sí |
| Junta | FPM |
| Parte superior/Parte inferior/Tapa | Parte inferior |
| Tapa | sin tapa |
| Tipo | Base abierta (paso) |
| Tipo de enclavamiento | Enclavamiento lateral |
| Versión, cajas | Base abierta |
| Versión, sistema de cierre |
Enclavamiento lateral en la parte inferior
Enclavamiendo lateral reemplazable |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_72307) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2542320000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2542320000) |
| Notificación de cambio de producto |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Homologaciones |   |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (cURus) | E92202 |
Contrapiezas
-
N.º de artículo:2544040000Unidad de embalaje:1 Pieza
HDC - cajas, Grupo: 6, Tipo de protección: IP65 (enchufado), Entrada del cable parte superior, Caja de conector, Enclavamiento lateral en la parte inferior, alto, Dimensiones de las entradas de cable: M 40
-
N.º de artículo:2544030000Unidad de embalaje:1 Pieza
HDC - cajas, Grupo: 6, Tipo de protección: IP65 (enchufado), Entrada de cable, lateral, Caja de conector, Enclavamiento lateral en la parte inferior, alto, Dimensiones de las entradas de cable: M 40
Es contrapieza de
-
N.º de artículo:2544030000Unidad de embalaje:1 Pieza
HDC - cajas, Grupo: 6, Tipo de protección: IP65 (enchufado), Entrada de cable, lateral, Caja de conector, Enclavamiento lateral en la parte inferior, alto, Dimensiones de las entradas de cable: M 40
-
N.º de artículo:2544040000Unidad de embalaje:1 Pieza
HDC - cajas, Grupo: 6, Tipo de protección: IP65 (enchufado), Entrada del cable parte superior, Caja de conector, Enclavamiento lateral en la parte inferior, alto, Dimensiones de las entradas de cable: M 40
