Propiedades

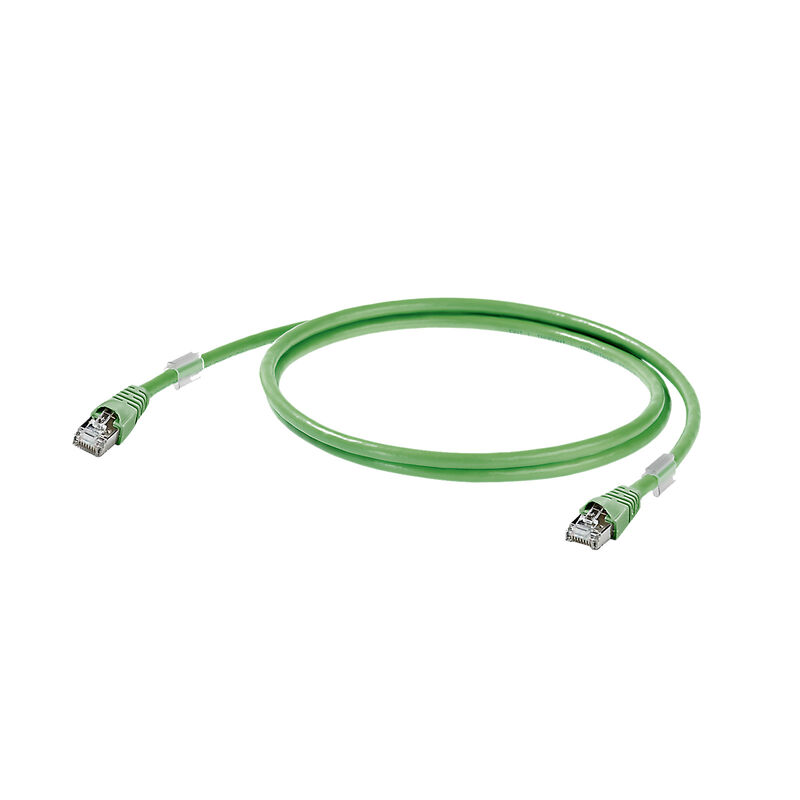

| Versión | Cable de sistema, RJ45 IP20, RJ45 IP20, Cat.5 (ISO/IEC 11801), PVC, 25 m |
| Código | 1166020250 |
| Tipo | IE-C5ES8VG0250M40M40-G |
| GTIN (EAN) | 4050118707274 |
| Cantidad | 1 Pieza |
| Longitud | 25 m |
| Longitud (pulgadas) | 984,252 inch |
| Peso neto | 959 g |
| Temperatura de servicio | -40 °C...75 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Instalaciones de cables de comunicación no dedicadas |
ISO / IEC 11801:2002
EN 50173-1:2007 |
| Norma Estructura | UL-Style 2879 (80°C/30V) |
| Norma Material aislante | DIN EN 50290-2-23 (VDE 0819) Tabla 2/A (HD 624.3) |
| Norma Material del apantallamiento | DIN EN 13602 Cu-ETP-A..B |
| Norma Material del conductor | DIN EN 13602 Cu-ETP-A |
| PoE / PoE+ | conforme a IEEE 802.3af |
| Instalaciones de cables de comunicación no dedicadas |
ISO / IEC 11801:2002
EN 50173-1:2007 |
| Norma Estructura | UL-Style 2879 (80°C/30V) |
| Norma Material aislante | DIN EN 50290-2-23 (VDE 0819) Tabla 2/A (HD 624.3) |
| Norma Material del apantallamiento | DIN EN 13602 Cu-ETP-A..B |
| Norma Material del conductor | DIN EN 13602 Cu-ETP-A |
| Aislamiento | PE |
| Apantallamiento | SF/UTP |
| Apantallamiento par de conductores |
Lámina de aluminio
Lámina de plástico |
| Apantallamiento total | Trenzado de apantallamiento con hilos de cobre |
| Color de revestimiento | Verde (RAL 6018) |
| Cordones flexibles | 7 |
| Descripción de las normas |
LI02YSCY 4X2X0.15 PIMF GN
SF/UTP |
| Disposición de los conductores | par trenzado |
| Diámetro de la funda, max. | 5,8 mm |
| Diámetro de la funda, min. | 5,4 mm |
| Diámetro del aislante | 0,98 mm |
| Diámetro par de conductores | 2,4 mm |
| Espesor del aislamiento del conductor | 0,25 mm |
| Espesor del material del revestimiento | 0,5 mm |
| Espesor del trenzado de apantallamiento | 0,1 mm |
| Material del conductor | Conductor de cobre estañado, semirrígido |
| Material del revestimiento | PVC |
| Número de conductores | 8 |
| Recubrimiento trenzado de apantallamiento | 70 % |
| Sección | 4*2*AWG 26/7 - 4*2*0,128 mm² |
| Secuencia de los colores conductores – pares de conductores | blanco/azul - azul, blanco/naranja - naranja, blanco/verde - verde, blanco/marrón - marrón |
| Atenuación del apantallado | 55 dB a 30-600 MHz |
| Capacidad a 1 kHz | 48 nF/km |
| Categoría | Cat.5 (ISO/IEC 11801) |
| Diferencia de resistencias | 3 % |
| Duración de la señal | 5,13 ns/m |
| Impedancia característica | 100 ± 5 Ω a 100MHz |
| Impedancia de transferencia |
15 mΩ/m a 1 MHz
20 mΩ/m a 10 MHz 30 mΩ/m a 30 MHz |
| Resistencia de bucle | 150 Ω/km |
| Sesgo de retardo | 25 ns/100m |
| Tensión de prueba: conductor-conductor-apantallado | 750 VCC, 1 min |
| Tensión de servicio (clasificación UL) | 30 V |
| Tensión de servicio UL | 30 V |
| Velocidad de transmisión |
10/100 MBit/s
1000 MBit/s |
| Halógenos | Sí |
| Radio de flexión, mín., Único | 5 x diámetro del cable |
| Radio de torsión mínimo, repetido | 10 x diámetro del cable |
| Resistencia a la abrasión | buena |
| Retardo de llama | Según IEC 60332-1 |
| Clavija de conexión derecha | RJ45, IP20, contacto macho, recto, conector, Plástico, con apantallamiento |
| Clavija de conexión izquierda | RJ45, IP20, contacto macho, recto, conector, Plástico, con apantallamiento |
| Clavija de conexión izquierda | RJ45, IP20, contacto macho, recto, conector, Plástico, con apantallamiento |
| Clavija de conexión derecha | RJ45, IP20, contacto macho, recto, conector, Plástico, con apantallamiento |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_181110) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1166020250) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| Homologaciones |   |
| ROHS | Conformidad |
