Propiedades

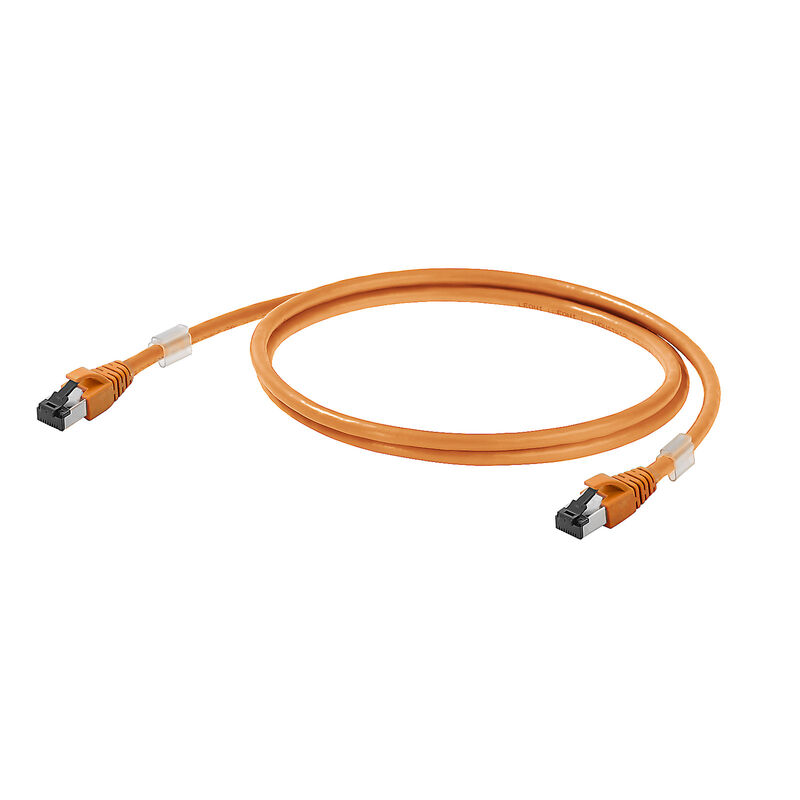

| Versión | Latiguillo, RJ45 IP20, RJ45 IP20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), Poco humo, cero halógenos (LSZH), 1.5 m |
| Código | 2563810015 |
| Tipo | IE-C6FP8LO0015M40M40-O |
| GTIN (EAN) | 4050118584523 |
| Cantidad | 1 Pieza |
| Longitud | 1,5 m |
| Longitud (pulgadas) | 59,055 inch |
| Peso neto | 77 g |
| Temperatura de almacenamiento | -20 °C...60 °C |
| Temperatura de servicio | -20 °C...60 °C |
| Temperatura de colocación | 0 °C...50 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Capacidad de carga a 50 °C | 1 A |
| PoE / PoE+ | conforme a IEEE 802.3af |
| Conector norma | IEC 60603-7-51 |
| Instalaciones de cables de comunicación específicas de la aplicación |
ANSI / TIA / EIA-568-B.2-10
ISO / IEC 11801:2002 EN50173-1:2007 |
| N.º de certificado (cULus) | E316369 |
| Conector norma | IEC 60603-7-51 |
| Aislamiento | PE |
| Apantallamiento | S/FTP |
| Apantallamiento par de conductores | Lámina de aluminio |
| Apantallamiento total | Trenzado de apantallamiento con hilos de cobre |
| Color de revestimiento | naranja |
| Cordones flexibles | 7 |
| Disposición de los conductores | par trenzado |
| Diámetro de la funda, max. | 5,9 mm |
| Diámetro de la funda, min. | 5,5 mm |
| Diámetro del aislante | 1,04 mm |
| Material del revestimiento | Poco humo, cero halógenos (LSZH) |
| Número de conductores | 8 |
| Recubrimiento trenzado de apantallamiento | 60 % |
| Sección | 4*2*AWG 27/7 - 4*2*0,1 mm² |
| Secuencia de los colores conductores – pares de conductores | blanco - azul, blanco - naranja, blanco - verde, blanco - marrón |
| Atenuación del acoplamiento hasta 1000 MHz | 80 dB |
| Capacidad a 1 kHz | 46 nF/km |
| Categoría | <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010) |
| Clase de separación según EN 50174-2 | d |
| Diferencia de resistencias | 5 % |
| Impedancia característica | 100 ± 15 Ω a 1-100 MHz |
| Resistencia al acoplamiento a 10 MHz / m | 5 mΩ |
| Sesgo de retardo | 2,5 ns/100m |
| Tensión de prueba: conductor-conductor-apantallado | 2.5 kV / DC durante 2 segundos |
| Tensión de servicio | 50 V DC |
| Tensión de servicio (clasificación UL) | 30 V AC / 42.4 V DC |
| Color | naranja |
| Halógenos | libre de halógenos, según IEC 60754-2 |
| Radio de flexión, mín., Único | 4 x diámetro del cable |
| Retardo de llama |
Según la norma IEC 60332-2-2
Según IEC 60332-1-2 in accordance with IEC 60332-3-24 in accordance with UL 2556 (FT1) |
| Clavija de conexión derecha | RJ45, IP20, contacto macho, recto, conector, Plástico, con apantallamiento |
| Clavija de conexión izquierda | RJ45, IP20, contacto macho, recto, conector, Plástico, con apantallamiento |
| Clavija de conexión izquierda | RJ45, IP20, contacto macho, recto, conector, Plástico, con apantallamiento |
| Clavija de conexión derecha | RJ45, IP20, contacto macho, recto, conector, Plástico, con apantallamiento |
| Homologación/certificado/documento de conformidad |
[ISO/IEC EN and TIA/EIA Screened Class EA Category 6A, 2 connector channel](https://mdcop.weidmueller.com/mediadelivery/asset/900_67336)
[DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418) [Control - CC-Link Patchcord Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_287446) [Field - CC-Link Patchcord Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_287447) [TSN - CC-Link Patchcord Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_287448) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_87837) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2563810015) |
| Notificación de cambio de producto |
[PCN-PB47-20180213-00-A_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_52811)
[PCN-PB47-20180213-00-A_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_52812) [Technische Änderung zu der Cabinet Line (RJ45 CAT.6A Patchkabel LSZH)](https://mdcop.weidmueller.com/mediadelivery/asset/900_248235) [Technical change to RJ45 CabinetLine (RJ45 CAT.6A Patchcable LSZH)](https://mdcop.weidmueller.com/mediadelivery/asset/900_302280) |
| Documentación del usuario |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| Homologaciones |    |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| N.º de certificado (cULus) | E316369 |
