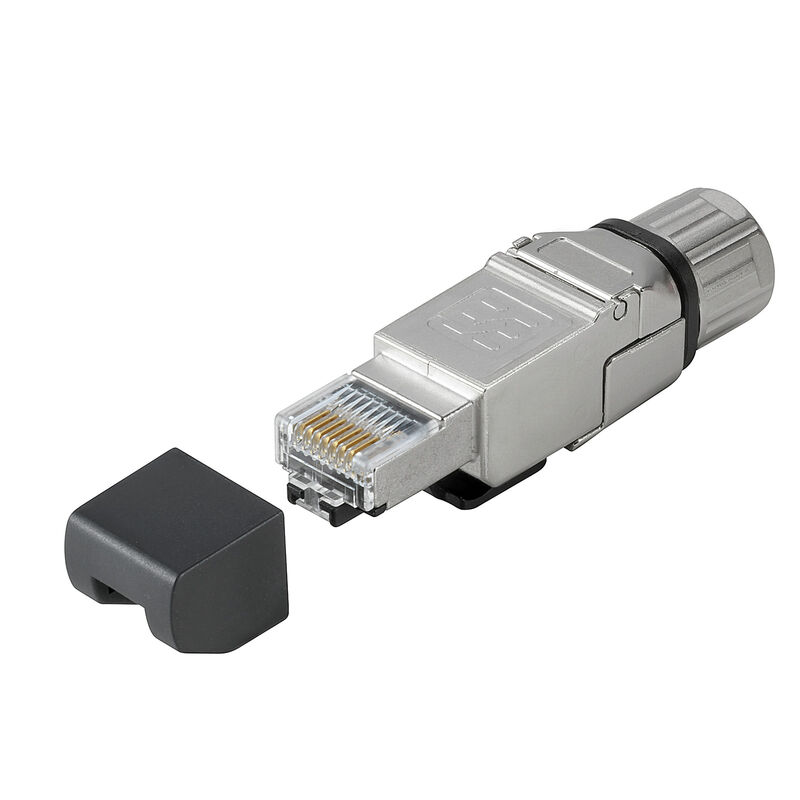

IE-PS-RJ45-FH-180-B-1.1-CG

Conector macho RJ45 con contactos de perforación, recto, Prensaestopas, Cat.6_A / Class E_A (ISO/IEC 11801 2010), EIA/TIA T568 B

N.º de artículo 2703460000

Versión	Conector macho RJ45 con contactos de perforación, recto, Prensaestopas, Cat.6_A / Class E_A (ISO/IEC 11801 2010), EIA/TIA T568 B
Código	2703460000
Tipo	IE-PS-RJ45-FH-180-B-1.1-CG
GTIN (EAN)	4050118734973
Cantidad	1 Pieza

Peso neto

26 g

Temperatura de servicio

-40 °C...85 °C

Estado de cumplimiento de la directiva RoHS	Conforme sin exención
REACH SVHC	No SVHC above 0.1 wt%

Dirección de salida	recto
Conexión 1	RJ45
Conexión 2	Perforación
Modo de conexión	EIA/TIA T568 B
Material capotas	Fundición inyectada de zinc niquelado
Diámetro del aislante, min.	0,85 mm
Diámetro del aislante, max.	1,1 mm
Categoría	Cat.6_A / Class E_A (ISO/IEC 11801 2010)
Superficie de contacto	Oro sobre níquel
Diámetro del cable, rígido	0.41...0.51 mm
Sección de conexión del conductor, sólido (AWG)	AWG 26...AWG 24
Diámetro del cable, flexible	0.46...0.61 mm
Sección de conexión del conductor, flexible (AWG)	AWG 27...AWG 24
Sección de conexión del conductor, extremadamente flexible	0.51, Se requiere la aprobación del cable por parte de Weidmüller
Sección de conexión del conductor, extremadamente flexible (AWG)	AWG 26, Se requiere la aprobación del cable por parte de Weidmüller
Indicación: línea de conexión semirrígido	Se requiere la aprobación del cable por parte de Weidmüller
Diámetro de la funda, min.	5 mm
Diámetro de la funda, max.	9 mm
Apantallamiento	Caja envolvente de 360°
Tipo de protección	IP20
Ciclos de enchufado	750
Posibilidad de nueva conexión	≤ 4 ciclos (para la misma sección)

Capacidad de carga a 50 °C	1 A
PoE / PoE+	conforme a IEEE 802.3af
Resistencia a tensiones eléctricas, contacto/apantallado	≥ 1500 V AC/DC
Resistencia a tensiones eléctricas, contacto/contacto	≥ 1000 V AC/DC
Resistencia de aislamiento	≥ 500 MΩ
Resistencia de contacto	≤ 20 mΩ

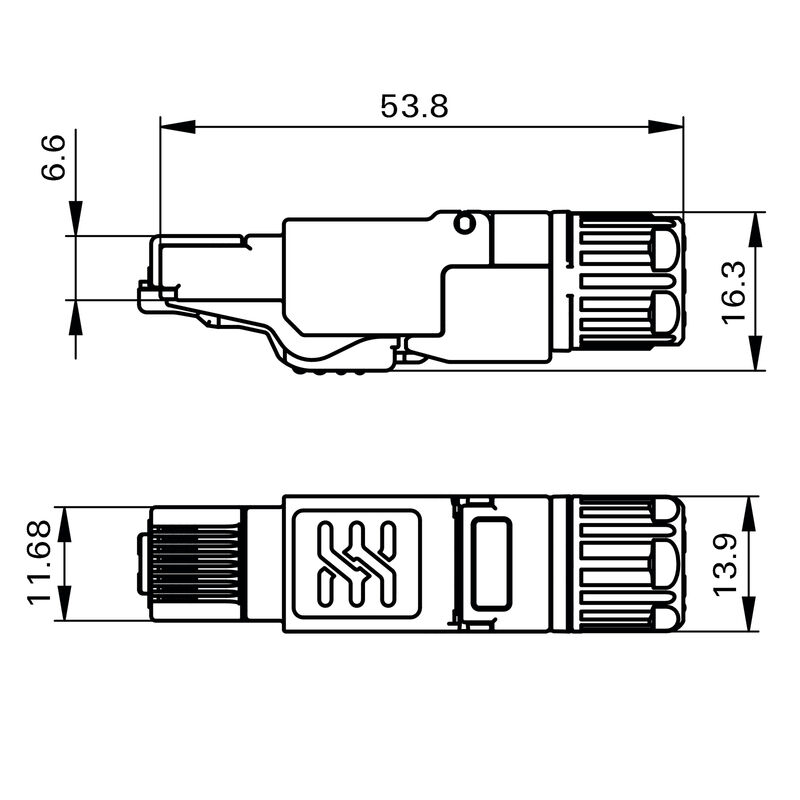

Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_304920)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2703460000)
Documentación del usuario	[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065) [MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_96111)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)

Homologaciones	![CULUS](/picture/CULUS.gif) ![DETNORVER](/picture/DETNORVER.gif)
ROHS	Conformidad
UL File Number Search	[Sitio web UL](LINK/UL_search.html)
N.º de certificado (cULus)	E471884
