Propiedades
| Versión | Conector macho híbrido, Cat.5 (ISO/IEC 11801) |
| Código | 1072910000 |

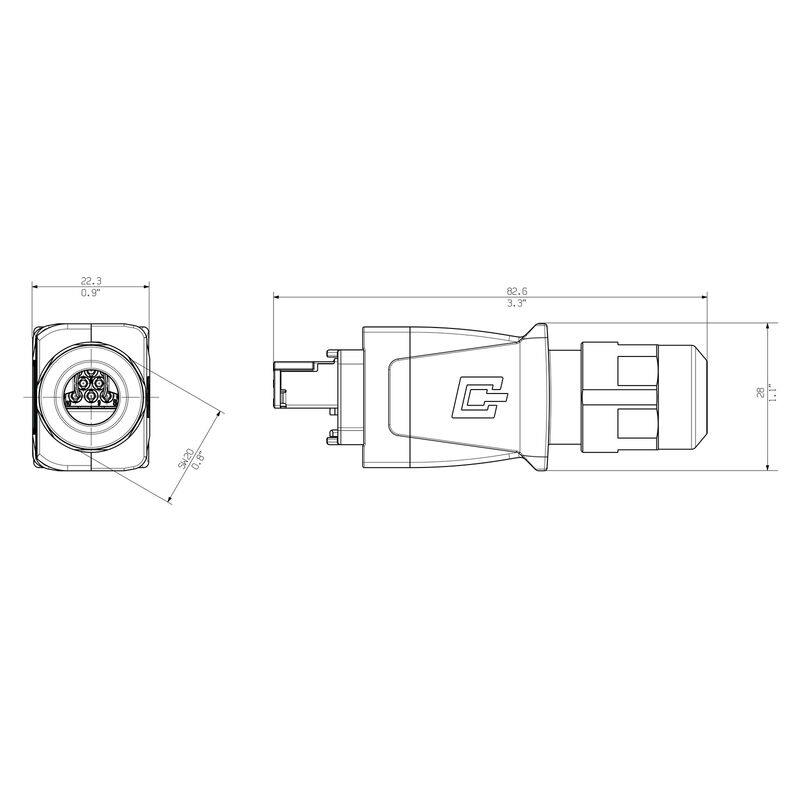

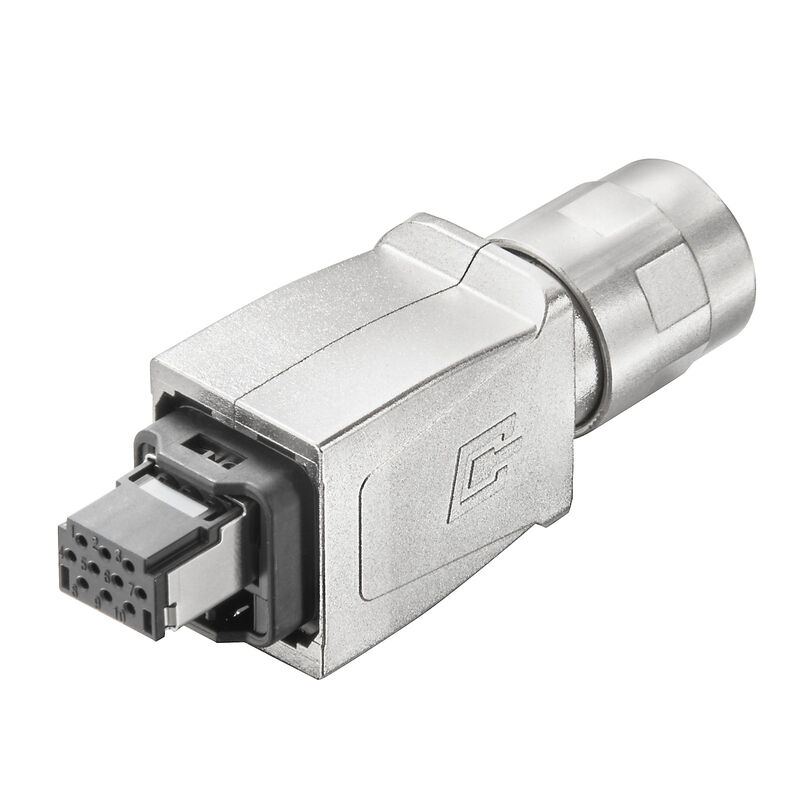

| Tipo | IE-PS-V14M-HYB-10P |
| GTIN (EAN) | 4032248831128 |
| Cantidad | 10 Pieza |
| Peso neto | 61,81 g |
| Temperatura de servicio | -40 °C...70 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme con exención |
| Exención RoHS (si procede/conocida) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 4f3aae94-c2bc-4010-b63b-5b114ba6bd55 |
| Apantallamiento | Caja envolvente de 360° |
| Categoría | Cat.5 (ISO/IEC 11801) |
| Ciclos de enchufado | 500 |
| Conexión 1 | Hibrido (Q10) |
| Conexión 2 | Conex. crimpada |
| Diámetro de la funda, max. | 10 mm |
| Diámetro de la funda, min. | 5 mm |
| Diámetro del aislante, max. | 1,05 mm |
| Diámetro del aislante, min. | 0,85 mm |
| Material capotas | Fundición inyectada de zinc |
| Sección de conexión del conductor, flexible, max. | 0,75 mm² |
| Sección de conexión del conductor, flexible, máx. (AWG) | AWG 20 |
| Sección de conexión del conductor, flexible, mín. | 0,08 mm² |
| Sección de conexión del conductor, flexible, mín. (AWG) | AWG 27 |
| Tipo de protección | IP67 |
| Corriente nominal | 3 A por contacto |
| Resistencia de paso | <10 mΩ |
| Conector norma |
IEC 61076-3-119 CDV
IEC 61076-3-117 Var. 14 |
| N.º de certificado (cULus) | E316369 |
| Homologación/certificado/documento de conformidad | [PROFINET Manufacturer's Declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_67339) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_44994) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1072910000) |
| Documentación del usuario |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_67974) [Designation key / Type key](https://mdcop.weidmueller.com/mediadelivery/asset/900_90842) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| Folletos |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC001121 |
| ETIM 7.0 | EC001121 |
| ETIM 8.0 | EC001121 |
| ETIM 9.0 | EC001121 |
| ECLASS 9.0 | 27-44-03-90 |
| ECLASS 9.1 | 27-44-09-90 |
| ECLASS 10.0 | 27-44-03-90 |
| ECLASS 11.0 | 27-44-03-90 |
| ECLASS 12.0 | 27-44-03-90 |
| ECLASS 13.0 | 27-44-03-90 |
| ECLASS 14.0 | 27-44-03-90 |
| Homologaciones |  |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| N.º de certificado (cULus) | E316369 |
