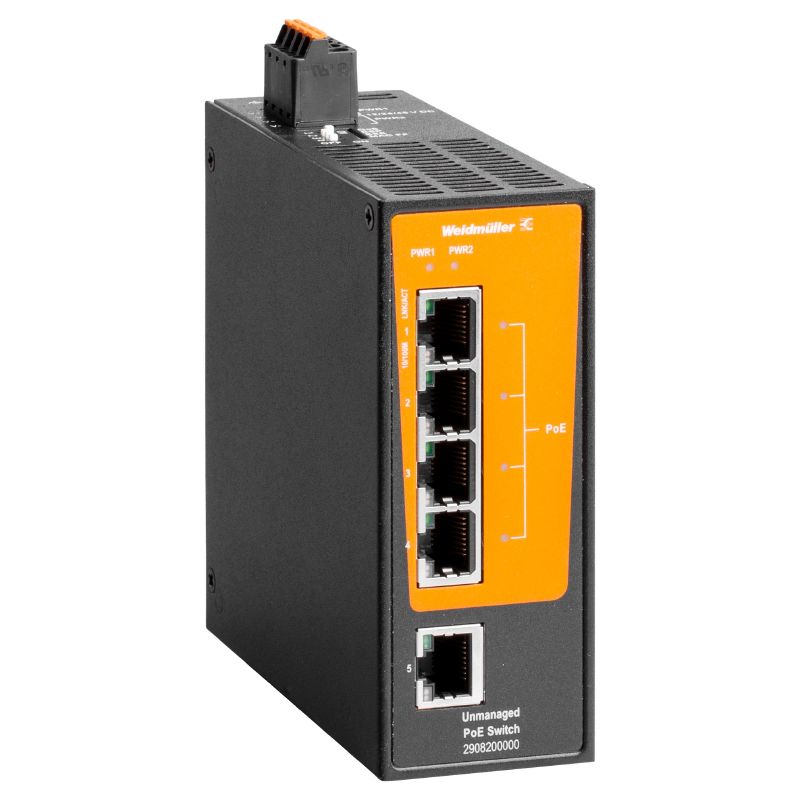

IE-SW-BLB-05-1TX-4POE

IE-SW-BLB-05-1TX-4POE

Сетевой выключатель, unmanaged PoE, Fast Ethernet, Количество портов: 1 x RJ45, 4x RJ45 PoE++, IP30, -40 °C...75 °C

№ продукта 2908200000
Открыть в конфигураторе
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 2 Запасные части 1 Связанные продукты 4
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия EMC överensstämmelse och godkännanden Окружающие условия Гарантия Интерфейсы Функции управления MTBF Питание через Ethernet (PoE) Power supply Характеристики коммутаторов Технические данные Технология Классификации

Сертификаты

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E141197

Основные данные для заказа

Version
Сетевой выключатель, unmanaged PoE, Fast Ethernet, Количество портов: 1 x RJ45, 4x RJ45 PoE++, IP30, -40 °C...75 °C
Order No.
2908200000
Type
IE-SW-BLB-05-1TX-4POE
GTIN (EAN)
4099986848177
Кол.
1 Штука

Размеры и массы

Depth
85 mm
Глубина (дюймов)
3,346 inch
Height
114 mm
Высота (в дюймах)
4,488 inch
Width
44 mm
Ширина (в дюймах)
1,732 inch
Масса нетто
490 g

Температуры

Storage temperature
-40 °C...85 °C
Operating temperature
-40 °C...75 °C
Humidity
5 - 95 % (без конденсации)

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует с исключением
RoHS Exemption (if applicable/known)
7a, 7cI
REACH SVHC
Lead 7439-92-1
Lead monoxide 1317-36-8
SCIP
aa4e94ed-b5d0-4245-91e3-1adf29647214

EMC överensstämmelse och godkännanden

EMC standards
EN IEC 61000-6-2
EN IEC 61000-6-4
FCC Part 15 Subpart B Class A
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 Ghz: 10 V/m
IEC 61000-4-3 RS: 1.4 GHz to 6 Ghz: 3 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 Vrms
IEC 61000-4-8 PFMF: 30 A/m
Free fall
Соответствует стандарту IEC 60068-2-31
Safety standard
UL 61010-1
UL 61010-2-201
Shock
по стандарту IEC 60068-2-27
Vibration
по стандарту IEC 60068-2-6

Окружающие условия

Влажность
5 - 95 % (без конденсации)
Рабочая высота
  • Высота, макс.:
    2 000 m
  • Примечание.:
    в соотв. с UL
Рабочая температура, макс.
75 °C
Рабочая температура, мин.
-40 °C
Температура хранения, макс.
85 °C
Температура хранения, мин.
-40 °C

Гарантия

Time interval
5 лет

Интерфейсы

Количество портов
1 x RJ45
4x RJ45 PoE++
Порты RJ45
10/100BaseT(X)
auto negotiation
Полно-/полудуплексный режим
Соединение Auto MDI/MDI-X
Светодиодная индикация
Power LED: PWR1, PWR2
Port LED: LNK/ACT, 10/100M (RJ45 port)
Функциональный блок DIP-переключатель
QoS (вкл./выкл.)
Активация/деактивация защиты от шторма широковещательных пакетов
Фильтрация рамы MAC (вкл./выкл.)
Активация / деактивация энергосберегающего Ethernet IEEE 802.3az

Функции управления

Network traffic filter
Качество услуги (QoS)
Class of Service (CoS)
Type of Service (ToS)
Differentiated Services Code Point (DSCP)
Фильтрация MAC-кадра (блокировка LLDP-кадра)
Industrial protocol support
Устройство PROFINET в соотв. с классом соответствия A

MTBF

MTBF
  • В соответствии со стандартом:
    Telcordia SR-332
  • Время работы (часы), мин.:
    841 841 h
  • Температура окружающей среды:
    25 °C

Питание через Ethernet (PoE)

PoE output power
  • Стандартный:
    IEEE 802.3af
  • Выходная мощность:
    15,4 W
  • Стандартный:
    IEEE 802.3at
  • Выходная мощность:
    30 W
  • Стандартный:
    IEEE 802.3bt
  • Выходная мощность:
    60 W
PoE pin assignment
Mode A: Pin 1, 2 (V-); Pin 3, 6 (V+); Alternative A; MDI-X / Mode B: Pin 4, 5 (V+); Pin 7, 8 (V-); Alternative B; MDI-X
Total PoE power budget
  • Тип напряжения:
    DC
  • Напряжение, мин.:
    12 V
  • Напряжение, макс.:
    23,9 V
  • Энергетический потенциал:
    60 W
  • Тип напряжения:
    DC
  • Напряжение, мин.:
    24 V
  • Напряжение, макс.:
    47,9 V
  • Энергетический потенциал:
    120 W
  • Тип напряжения:
    DC
  • Напряжение, мин.:
    48 V
  • Напряжение, макс.:
    57 V
  • Энергетический потенциал:
    144 W
Выходной PoE
  • Стандартный:
    IEEE 802.3af
  • Стандартный:
    IEEE 802.3at
  • Стандартный:
    IEEE 802.3bt

Power supply

Connection type
1 removable 4-pin terminal block
Current consumption
  • Voltage:
    12 V
  • Voltage type:
    DC
  • Current consumption with Powered Device (PD):
    6,56 A
  • Consumo de corriente sin dispositivo alimentado (PD):
    210 mA
  • Voltage:
    24 V
  • Feszültségtípus:
    DC
  • Áramfelvétel meghajtott készülékkel (PD):
    5,67 A
  • Assorbimento di corrente senza powered Device (PD):
    140 mA
  • 전압:
    48 V
  • 전압 유형:
    DC
  • 전원 장치(PD) 사용시 소비 전류:
    3,26 A
  • Current consumption without Powered Device (PD):
    60 mA
Overload current protection
Да
Reverse polarity protection
Да
Supply voltage
2 резервных входа
Voltage supply range
  • Тип напряжения:
    DC
  • Напряжение, мин.:
    12 V
  • Напряжение, макс.:
    57 V

Характеристики коммутаторов

Полоса пропускания объединительной платы
1 Gbit/s
Размер пакетного буфера
768 kbit
Размер таблицы MAC
2 K

Технические данные

Вид защиты
IP30
Вид монтажа
DIN-рейка
Коммутатор
unmanaged PoE
Основной материал корпуса
Металл
Скорость
Fast Ethernet

Технология

Передача данных
Store and Forward
Стандартный
IEEE 802.3 for 10BASE-T
IEEE 802.3u for 100BASE-TX
IEEE 802.3x для управления потоками данных
IEEE 802.3az Energy-Efficient Ethernet
IEEE 802.1p for Class of Service / Quality of Service (CoS/QoS)
IEEE 802.3at/af/bt for Power-over-Ethernet
Управление потоком
IEEE 802.3x Управление потоком

Классификации

ETIM 8.0
EC000734
ETIM 9.0
EC000734
ETIM 10.0
EC000734
ECLASS 14.0
19-17-04-10
ECLASS 15.0
19-17-04-10
