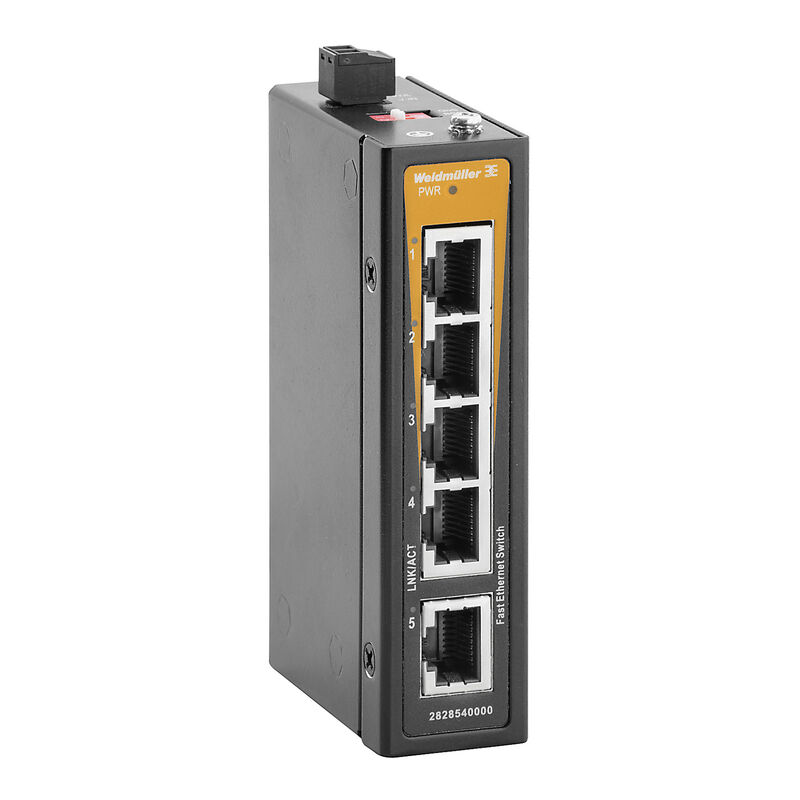

IE-SW-ELB-05-5TX

IE-SW-ELB-05-5TX

Switch de red, unmanaged, Fast Ethernet, Número de puertos: 5x RJ45, IP40, -10 °C...60 °C

N.º de artículo 2828540000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 1 Productos relacionados 7
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Conformidad con los requisitos de CEM y homologaciones Condiciones del entorno Garantía Interfaces Características de gestión MTBF Tensión de alimentación Propiedades de switch Datos técnicos Tecnología Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319245/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N.º de certificado (cULus)
E141197

Datos generales para pedido

Versión
Switch de red, unmanaged, Fast Ethernet, Número de puertos: 5x RJ45, IP40, -10 °C...60 °C
Código
2828540000
Tipo
IE-SW-ELB-05-5TX
GTIN (EAN)
4064675369851
Cantidad
1  Pieza

Dimensiones y pesos

Profundidad
64  mm
Profundidad (pulgadas)
2,52  inch
Altura
103  mm
Altura (pulgadas)
4,055  inch
Anchura
26  mm
Anchura (pulgadas)
1,024  inch
Peso neto
135  g

Temperaturas

Temperatura de almacenamiento
-40 °C...85 °C
Temperatura de servicio
-10 °C...60 °C
Humedad
5 hasta 95% (sin condensación)

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
95f06c58-199a-4ab7-817c-c2503ba62133

Conformidad con los requisitos de CEM y homologaciones

Caída libre
De conformidad con la norma IEC 60068-2-31
Norma de seguridad
UL 61010-1
UL 61010-2-201
Normas EMC
EN 55032
EN 55024
CISPR 32
FCC Part 15 Subpart B Class A
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz bis 1 Ghz: 3 V/m
IEC 61000-4-4 EFT: potencia: 0,5 kV; señal: 0,5 kV
IEC 61000-4-5 Surge: Power: 0,5 kV; Signal: 1 kV
IEC 61000-4-6 CS: 3 Vrms
IEC 61000-4-8
Shock
según IEC 60068-2-27
Vibración
según IEC 60068-2-6

Condiciones del entorno

Altitud de funcionamiento
  • Altitud, máx.:
    2.000 m
  • Indicación:
    de conf. con la UL
Humedad
5 hasta 95% (sin condensación)
Temperatura de almacenamiento, max.
85  °C
Temperatura de almacenamiento, min.
-40  °C
Temperatura de servicio, max.
60  °C
Temperatura de servicio, min.
-10  °C

Garantía

Período
5 años

Interfaces

Conmutador DIP de funciones
1x para activar QoS (según IEEE 802.1p)
1x para activar/desactivar la limitación de tráfico
Indicador LED
Power LED: PWR
Port LED: LNK/ACT, 10/100M (RJ45 port)
Número de puertos
5x RJ45
Puertos RJ45
10/100BaseT(X)
auto negotiation
Modo Half Duplex/Full Duplex
Conexión Auto MDI/MDI-X

Características de gestión

Filtro de tráfico de red
Calidad de servicio (QoS)
Class of Service (CoS)
Compatibilidad con protocolo industrial
Dispositivo PROFINET conforme a los requisitos de los dispositivos de clase A

MTBF

MTBF
  • De conformidad con la norma:
    Telcordia SR-332
  • Tiempo de funcionamiento (horas), mín.:
    488.236 h

Tensión de alimentación

Conexión
1 regleta de bornes de 2 polos extraíble
Consumo de corriente
  • Tensión:
    24 V
  • Corriente:
    0,12 A
Protección contra sobretensión
Sí
Protección de polaridad
Sí
Rango de tensión de alimentación
  • Tipo de tensión:
    DC
  • Tensión, mín.:
    9,6 V
  • Tensión, máx.:
    60 V
  • Tipo de tensión:
    AC
  • Tensión, mín.:
    18 V
  • Tensión, máx.:
    36 V
Tensión de alimentación
12/24/48 V DC
24 V AC
1 sola entrada

Propiedades de switch

Ancho de banda placa base
1  Gbit/s
Colas de prioridad
2
Tamaño de la memoria de paquetes
448  kbit
Tamaño de la tabla MAC
1  K

Datos técnicos

Material capotas
Metal
Switch
unmanaged
Tipo de montaje
Carril DIN
Tipo de protección
IP40
Velocidad
Fast Ethernet

Tecnología

Comunicación de datos
Store and Forward
Control de flujo
Control de flujo IEEE 802.3x
Norma
IEEE 802.3 for 10BASE-T
IEEE 802.3u for 100BASE-TX
IEEE 802.3x para el control de flujo
IEEE 802.1p for Class of Service / Quality of Service (CoS/QoS)

Clasificaciones

ETIM 6.0
EC000734
ETIM 7.0
EC000734
ETIM 8.0
EC000734
ETIM 9.0
EC000734
ETIM 10.0
EC000734
ECLASS 9.0
19-17-01-06
ECLASS 9.1
19-17-01-06
ECLASS 10.0
19-17-04-02
ECLASS 11.0
19-17-04-02
ECLASS 12.0
19-17-04-02
ECLASS 13.0
19-17-04-02
ECLASS 14.0
19-17-04-02
ECLASS 15.0
19-17-04-02
