Propiedades
| Versión | JACKPAC, Módulo de relé, Tensión de mando nominal: 18...24...30 V DC, Intensidad permanente: 2 A, Conector macho/conector hembra M12, codificación A |
| Código | 8794120000 |

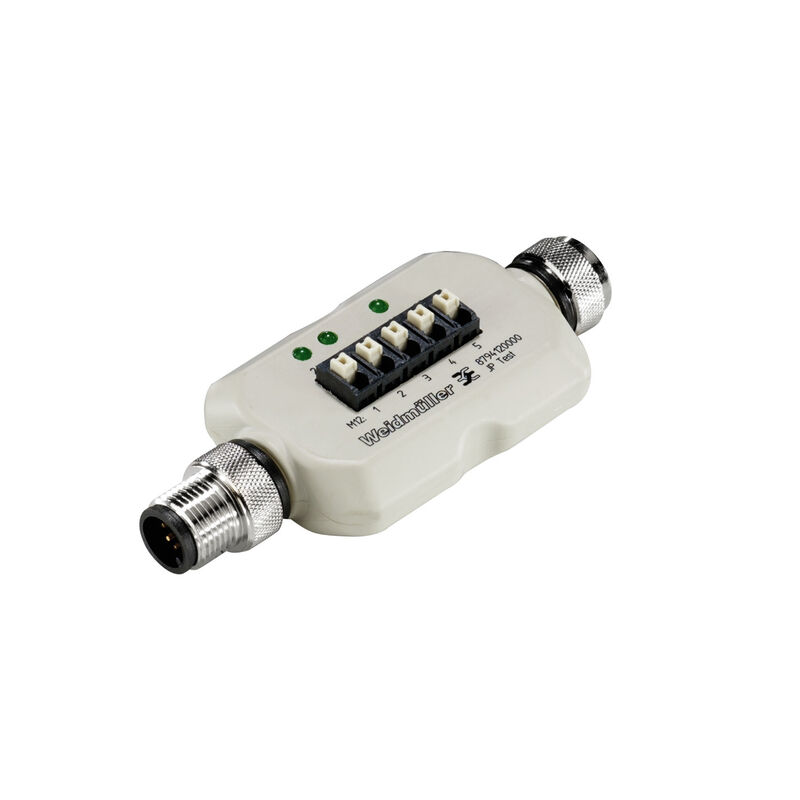

| Tipo | JP TEST |
| GTIN (EAN) | 4032248483969 |
| Cantidad | 1 Pieza |
| Altura | 14,4 mm |
| Altura (pulgadas) | 0,567 inch |
| Anchura | 36 mm |
| Anchura (pulgadas) | 1,417 inch |
| Longitud | 83 mm |
| Longitud (pulgadas) | 3,268 inch |
| Peso neto | 34,5 g |
| Temperatura de almacenamiento | -25 °C...70 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme |
| REACH SVHC | Lead 7439-92-1 |
| Tensión de mando nominal | 18...24...30 V DC |
| Tensión de mando nominal | 24 V DC ± 25 % |
| Intensidad nominal DC | 2,2 mA (LED) |
| Indicador de estado | LED verde |
| Tensión de mando nominal | 18...24...30 V DC |
| Indicador de estado | LED verde |
| Corriente continua |
|
| Intensidad permanente | 2 A |
| Intensidad permanente | 2 A |
| Color | gris |
| Tipo de protección | IP20 |
| Tipo de protección | IP20 |
| Técnica de conexión de conductores | Conector macho/conector hembra M12, codificación A |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_151638) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| Folletos |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001031 |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Homologaciones |   |
| ROHS | Conformidad |
Accesorios
-
-
-
N.º de artículo:9457340030Unidad de embalaje:1 Pieza
Cable para sensores y actuadores, Cable de conexión, M12 / M12, Número de polos : 5, 0.3 m, Macho, recto - Hembra, recto, Apantallado: No, LED: No, Material de la funda: PUR, Halógenos: No
-
N.º de artículo:9457340150Unidad de embalaje:1 Pieza
Cable para sensores y actuadores, Cable de conexión, M12 / M12, Número de polos : 5, 1.5 m, Macho, recto - Hembra, recto, Apantallado: No, LED: No, Material de la funda: PUR, Halógenos: No
-
N.º de artículo:9457340060Unidad de embalaje:1 Pieza
Cable para sensores y actuadores, Cable de conexión, M12 / M12, Número de polos : 5, 0.6 m, Macho, recto - Hembra, recto, Apantallado: No, LED: No, Material de la funda: PUR, Halógenos: No
-
N.º de artículo:1900001000Unidad de embalaje:1 Pieza
Herramienta de atornillado para conductores M12 recubiertos por extrusión
