Propiedades
| Versión | Klippon STB (Small Terminal Box), Carcasa vacía, Cajas de acero, Altura: 190 mm, Anchura: 150 mm, Profundidad: 90 mm, Material: Chapa de acero, Revestimiento en polvo, gris guijarro |
| Código | 1025010000 |

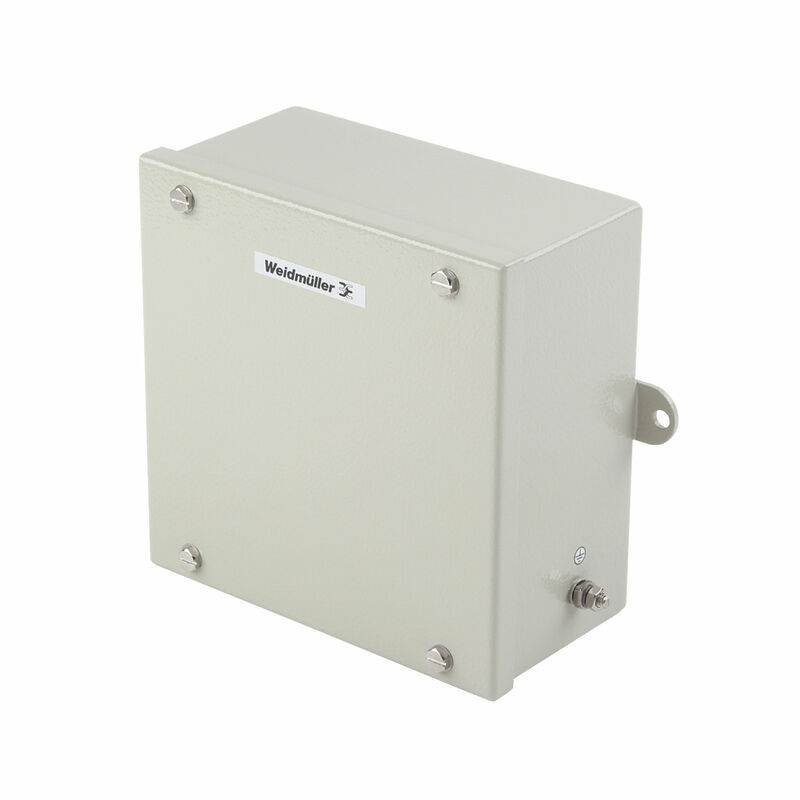

| Tipo | KLIPPON STB 2.1 MS HT |
| GTIN (EAN) | 4032248745227 |
| Cantidad | 1 Pieza |
| Profundidad | 90 mm |
| Profundidad (pulgadas) | 3,543 inch |
| Altura | 190 mm |
| Altura (pulgadas) | 7,48 inch |
| Anchura | 150 mm |
| Anchura (pulgadas) | 5,905 inch |
| Medida de fijación, anchura | 175 mm |
| Peso neto | 2.020 g |
| Temperatura de servicio | -60 °C...120 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| M12 | 15 |
| M16 | 10 |
| M20 | 8 |
| M25 | 3 |
| M32 | 3 |
| M40 | 2 |
| M50 | 1 |
| M12 | 18 |
| M16 | 10 |
| M20 | 10 |
| M25 | 3 |
| M32 | 3 |
| M40 | 2 |
| M50 | 1 |
| M12 | 15 |
| M16 | 10 |
| M20 | 8 |
| M25 | 3 |
| M32 | 3 |
| M40 | 2 |
| M50 | 1 |
| Condiciones de aprobación | LR |
| Núm. de certificación (LLOYDSREG) | LR23307703TA |
| Núm. de declaración de conformidad (DoC LVD) | DE PS2620 160412 002ISS02 |
| Abertura de acceso - altura | 172 mm |
| Abertura de acceso - ancho | 130 mm |
| Campos de aplicación: |
Ingeniería de transportes
Construcción naval Industria de procesos Industria del embalaje |
| Carga máx. | 19,95 kg |
| Espesor de la carcasa | 1,5 mm |
| Espesor de la tapa | 1,5 mm |
| Fijación de caja | pies de montaje unidos por soldadura con orificios de 8 mm |
| Fijación de la tapa | Tornillo hexagonal M5 con ranura y 10 mm de distancia en partes planas |
| Fijación de montaje | Guías TAS 20 sobre fondo de caja |
| Material | Chapa de acero |
| Material de la junta | Silicona |
| Normas | DIN 4102-12 |
| Número de tornillos de cierre | 4 |
| Placa de fijación | No |
| Resistente a los golpes | Versión estándar 10 J |
| Superficie | Revestimiento en polvo |
| Tapa | Sí |
| Temperatura de servicio, max. | 120 °C |
| Temperatura de servicio, min. | -60 °C |
| Tipo de protección | IP66 |
| Tipo de protección (UL) |
Type 4
Type 4X |
| Sección, max. | 25 mm² |
| Tierra, caja, externa | Espárrago de acero inoxidable unido por soldadura M6 x 16 |
| Tierra, caja, interna | Espárrago de acero inoxidable unido por soldadura M6 x 16 |
| Tierra, caja, tapa | perno de tierra de acero inoxidable soldado M6 x 10 |
| WDU 10 / ZDU 10 | 1x15 |
| WDU 16 / ZDU 16 | 1x13 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x30 |
| WDU 4 / ZDU 4 | 1x25 |
| WDU 6 / ZDU 6 | 1x20 |
| Información de producto | The fire rating up to E90 acc. to DIN 4102-12 depends on concrete configurations / installations (details see “Declaration of Manufacturer” in “Downloads”) |
| Homologación/certificado/documento de conformidad |
[08_20032](https://mdcop.weidmueller.com/mediadelivery/asset/900_157718)
[MPA NRW Certificate - fire rated assembled boxes acc. to DIN 4102-12](https://mdcop.weidmueller.com/mediadelivery/asset/900_207499) [EU Declaration of Conformity - Klippon STB Empty Enclosures IND - DoC DE PS2620 160412 002ISS02](https://mdcop.weidmueller.com/mediadelivery/asset/900_40375) [UKCA Declaration of Conformity - Klippon STB MS Empty Enclosures IND - UKCA DE PS2620 220623 003ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319920) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59658) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1025010000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1025010000) |
| Pliego de condiciones |
[Klippon STB 2.1 MS HT_1025010000_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_56704)
[Klippon STB 2.1 MS HT_1025010000_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_56726) |
| Documentación del usuario | [Assembly guidelines - empty enclosures](https://mdcop.weidmueller.com/mediadelivery/asset/900_40361) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| Folletos |
[MB KLIPPON ENCL.TECN EN](http://download.weidmueller.com/asset/download/file/39472)
[FL KLIPPON STB EN](http://download.weidmueller.com/asset/download/file/38281) [FL SHIPBUILDING 2016 EN](http://download.weidmueller.com/asset/download/file/38172) [FL SHIPBUILDING 2016 EN](http://download.weidmueller.com/asset/download/file/38172) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| Homologaciones |    |
| ROHS | Conformidad |
