Propiedades

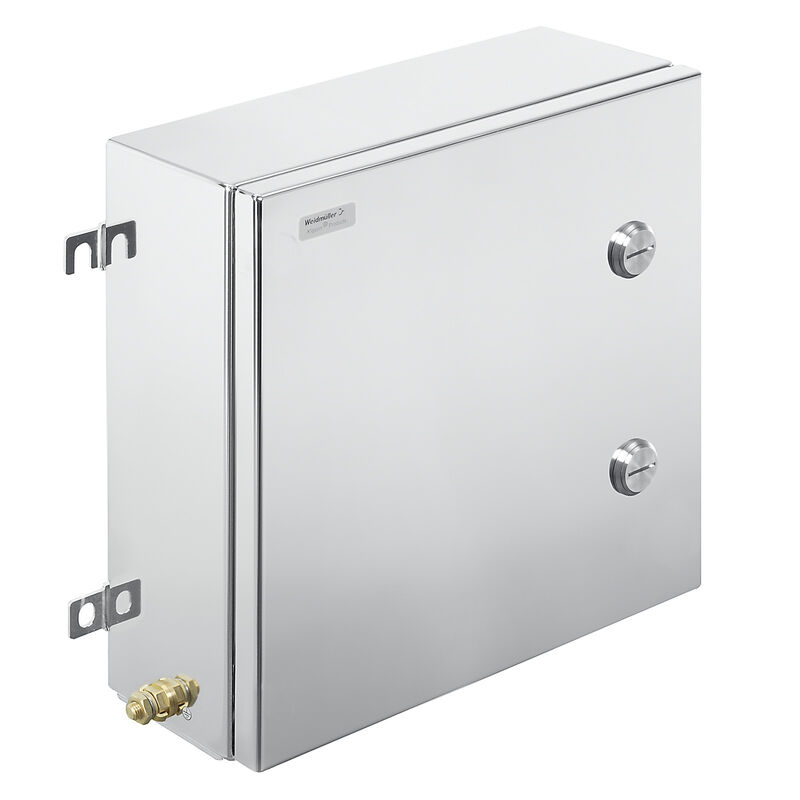

| Versión | Klippon TB QL (Terminal Box - Quarter Lock), Carcasa vacía, Altura: 350 mm, Anchura: 350 mm, Profundidad: 150 mm, Material: Acero inoxidable 1.4404 (316L), pulido electrolítico, plata |
| Código | 8000109887 |
| Tipo | KTB QL 353515 S4E0 |
| GTIN (EAN) | 4099986759824 |
| Cantidad | 1 Pieza |
| Profundidad | 150 mm |
| Profundidad (pulgadas) | 5,905 inch |
| Altura | 350 mm |
| Altura (pulgadas) | 13,78 inch |
| Anchura | 350 mm |
| Anchura (pulgadas) | 13,78 inch |
| Peso neto | 11.248,86 g |
| Temperatura de servicio | -60 °C...135 °C |
| Nota: temperatura ambiente (servicio) | Si se usa en rangos de temperatura iguales o superiores a 105 °C se restringe la protección a IP66. |
| Estado de cumplimiento de la directiva RoHS | Conforme con exención |
| Exención RoHS (si procede/conocida) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 64dfc213-93f0-4c79-8ffa-c97fa9dcb873 |
| M12 | 52 |
| M16 | 30 |
| M20 | 16 |
| M25 | 12 |
| M32 | 5 |
| M40 | 4 |
| M50 | 3 |
| M63 | 3 |
| M75 | 0 |
| M12 | 52 |
| M16 | 30 |
| M20 | 16 |
| M25 | 12 |
| M32 | 5 |
| M40 | 4 |
| M50 | 3 |
| M63 | 3 |
| M75 | 0 |
| M12 | 60 |
| M16 | 36 |
| M20 | 20 |
| M25 | 16 |
| M32 | 6 |
| M40 | 5 |
| M50 | 4 |
| M63 | 3 |
| M75 | 0 |
| Condiciones de aprobación |
ATEX
IECEX INMETRO cULus |
| Núm. de certificación caja terminal (ATEX) | IBExU14ATEX1050 |
| Núm. de certificación caja terminal (IECEx) | IECEXIBE14.0013 |
| Núm. de certificación caja terminal (INMETRO) | LMP 21.0017 |
| Núm. de certificación caja terminal UL | E223792 |
| Núm. de certificación de caja vacía (ATEX) | IBExU14ATEX1028 U |
| Núm. de certificación de caja vacía (IECEx) | IECEx IBE 14.0004U |
| Núm. de certificación de caja vacía (INMETRO) | LMP 21.0016U |
| Núm. de certificación de conformidad (AoC) | DE PS261X 160309 001ISS06 |
| Núm. de certificación UL 508A | E223801 |
| Núm. de certificación UL Haz.Loc. | E223792 |
| Núm. de certificación UL Ord.Loc. | E243298 |
| Núm. de declaración de conformidad (DoC LVD) | DE PS261X 160412 001ISS03 |
| Campos de aplicación: |
Entornos potencialmente explosivos
Industria de procesos Industria del petróleo y del gas Industria química Offshore Onshore |
| Espesor de la base | 3 mm |
| Espesor de la carcasa | 1,5 mm |
| Espesor de la tapa | 1,5 mm |
| Fijación de la tapa | 4 bisagras y tornillos de cabeza hexagonal M6 SW10 |
| Fijación de montaje | 4,6 ó 9 tornillos M6 para rosca interior |
| Material | Acero inoxidable 1.4404 (316L) |
| Material de la junta | Silicona |
| Normas |
DIN EN 62208 - Carcasa vacía estándar
DIN EN 61373 Class 1B** DIN EN 15085-2 EN 60079-0 EN 60079-7 EN 60079-31 IEC 60079-0 IEC 60079-7 IEC 60079-31 |
| Nota: Tipo de protección | Si se utilizan en rangos de temperaturas superiores a 105 °C, la protección IP se limita a IP 66. |
| Placa de fijación | No |
| Posición espárrago de tierra | Lado de la caja C |
| Resistente a los golpes |
Versión estándar 10 J
7 joules conforme a IEC 60079-0 |
| Superficie | pulido electrolítico |
| Temperatura de servicio, max. | 135 °C |
| Temperatura de servicio, min. | -60 °C |
| Tipo de protección |
IP66
IP67 |
| Tipo de protección (UL) |
Type 3
Type 4X Type 12 |
| Ángulo de abertura de la tapa | 130 ° |
| WDU 10 / ZDU 10 | 2x25 |
| WDU 16 / ZDU 16 | 1x20 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 2x49 |
| WDU 35 / ZDU 35 | 1x15 |
| WDU 4 / ZDU 4 | 2x41 |
| WDU 6 / ZDU 6 | 2x31 |
| WDU 10 / ZDU 10 | 2x25 |
| WDU 16 / ZDU 16 | 1x20 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 2x49 |
| WDU 35 / ZDU 35 | 1x15 |
| WDU 4 / ZDU 4 | 2x41 |
| WDU 6 / ZDU 6 | 2x31 |
| Homologación/certificado/documento de conformidad |
[CCC 2020322303002358 KTB Assembly Enclosure](https://mdcop.weidmueller.com/mediadelivery/asset/900_177321)
[CCC 2020322303002357 KTB Empty Enclosure](https://mdcop.weidmueller.com/mediadelivery/asset/900_177322) [P4610581_1](https://mdcop.weidmueller.com/mediadelivery/asset/900_157714) [24-01-100099/E24-01-102546/NB10](https://mdcop.weidmueller.com/mediadelivery/asset/900_246668) [CERTIFICADO LMP 21.0017 KLIPPON TB](https://mdcop.weidmueller.com/mediadelivery/asset/900_307810) [EU Declaration of Conformity - Klippon TB Empty Enclosures - DoC DE PS261X 160412 001ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_40362) [UKCA Declaration of Conformity - Klippon TB Empty Enclosures - UKCA DE PS261X 220623 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319916) [CERTIFICADO - LMP 21.0016U_INVÓLUCRO VAZIO KLIPPON TB FS... (KTB FS), TB MH... (KTB MH), TB QL... (KTB QL) (Rev.02)](https://mdcop.weidmueller.com/mediadelivery/asset/900_314827) [Attestation of Conformity - Klippon TB Empty Enclosures - AoC DE PS261X 160309 001ISS06](https://mdcop.weidmueller.com/mediadelivery/asset/900_40358) [UKCA Attestation of Conformity - Klippon TB Empty Enclosures - AoC UKCA DE PS261X 220623 000ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319911) [IBEXU14ATEX1028U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157700) [IBEXU14ATEX1050](https://mdcop.weidmueller.com/mediadelivery/asset/900_157701) [IECEXIBE14.0004U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157702) [IECEXIBE14.0013](https://mdcop.weidmueller.com/mediadelivery/asset/900_157703) [TAE000013S](https://mdcop.weidmueller.com/mediadelivery/asset/900_157704) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_305325) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8000109887) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| Homologaciones |   |
| ROHS | Conformidad |
