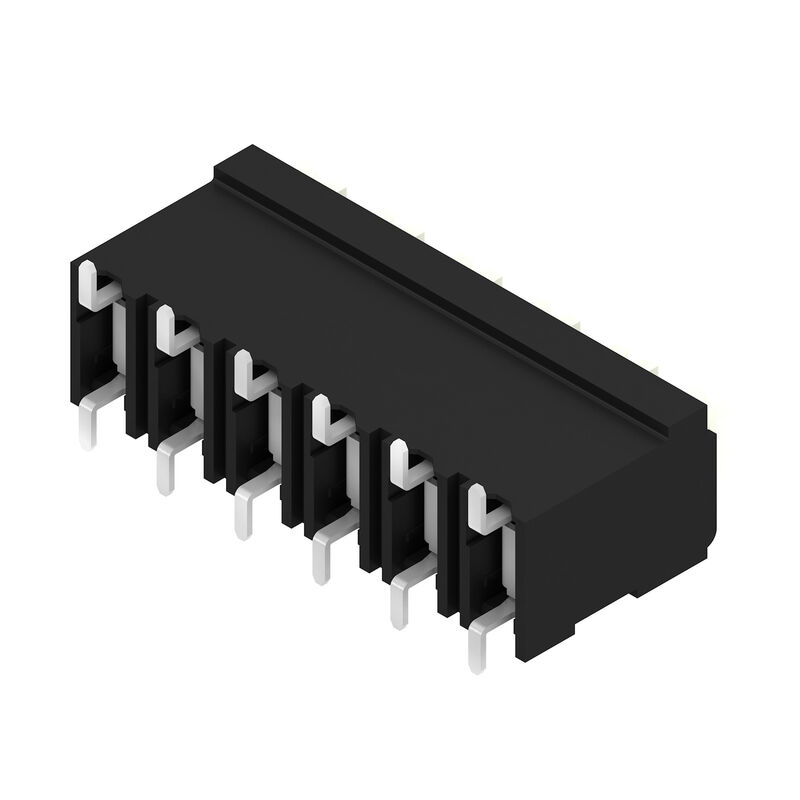

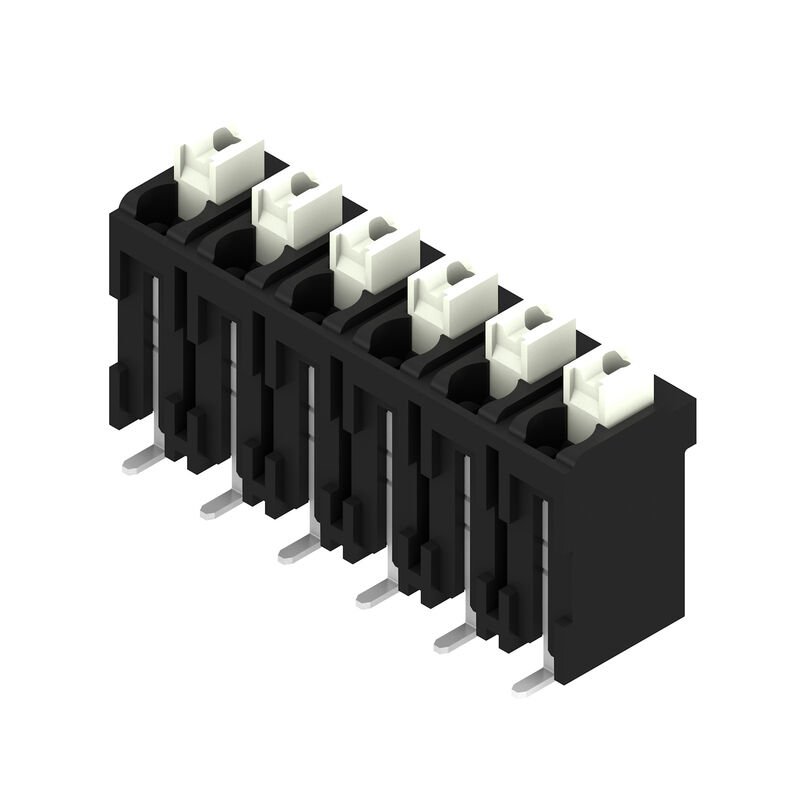

LSF-SMD 5.00/06/180 SN BK RL — Imagen de producto

Descargar hoja de datos Componente simple EDA Productos relacionados

LSF-SMD 5.00/06/180 SN BK RL

Bornes para circuito impreso, 5.00 mm, Número de polos: 6, 180°, negro, PUSH IN con actuador, Sección de embornado, máx. : 1.5 mm², Tape

N.º de artículo 1473660000

Propiedades

Datos generales para pedido

Versión	Bornes para circuito impreso, 5.00 mm, Número de polos: 6, 180°, negro, PUSH IN con actuador, Sección de embornado, máx. : 1.5 mm², Tape
Código	1473660000
Tipo	LSF-SMD 5.00/06/180 SN BK RL
GTIN (EAN)	4050118280081
Cantidad	180 Pieza
Valores característicos del producto	IEC: 500 V / 17.5 A / 0.2 - 1.5 mm² UL: 300 V / 12 A / AWG 28 - AWG 14
Embalaje	Tape

Dimensiones y pesos

Profundidad	10,5 mm
Profundidad (pulgadas)	0,413 inch
Altura	16,3 mm
Altura (pulgadas)	0,642 inch
Altura construcción baja	16,3 mm
Anchura	29,2 mm
Anchura (pulgadas)	1,15 inch
Peso neto	5,616 g

Temperaturas

Temperatura permanete de trabajo, max.

120 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme sin exención
REACH SVHC	No SVHC above 0.1 wt%

Parámetros del sistema

Familia del producto	OMNIMATE Signal - Serie LSF
Técnica de conexión de conductores	PUSH IN con actuador
Montaje sobre placas c.i.	Conexión por soldadura SMD
Dirección de salida de conductor	180°
Paso en mm (P)	5 mm
Paso en pulgadas (P)	0,197 "
Número de polos	6
Número de filas de polos	1
disponible por parte del cliente	No
Número de series	1
Coplanaridad:	100 µm
Número de terminales de soldadura por polo	2
Longitud de desaislado	8 mm
L1 en mm	25 mm
L1 en pulgadas	0,984 "
Protección contra contacto según DIN VDE 0470	IP 20
Protección contra contacto según DIN VDE 57106	protección de dedos
Tipo de protección	IP20
Resistencia de paso	1,60 mΩ

Datos del material

Materiales aislantes	LCP GF
Color	negro
Carta de colores (similar)	RAL 9011
Grupo de materiales aislantes	IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)	≥ 175
Moisture Level (MSL)	1
Grado inflamabilidad según UL 94	V-0
Material de contacto	Aleación de Cu
Estructura de capas de la conexión por soldadura	4...6 µm Sn mate
Temperatura de almacenamiento, min.	-40 °C
Temperatura de almacenamiento, max.	70 °C
Temperatura de servicio, min.	-50 °C
Temperatura de servicio, max.	120 °C
Gama de temperatura, montaje, min.	-30 °C
Gama de temperatura, montaje, max.	120 °C

Conductores aptos para conexión

Sección de embornado, mín.	0,13 mm²
Sección de embornado, máx.	1,5 mm²
Sección de conexión del conductor AWG, min.	AWG 28
Sección de conexión del conductor AWG, máx.	AWG 14
Rígido, mín. H05(07) V-U	0,2 mm²
Rígido, máx. H05(07) V-U	1,5 mm²
Flexible, mín. H05(07) V-K	0,2 mm²
Flexible, máx. H05(07) V-K	1,5 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.	0,25 mm²
con term. tub. con aislamiento DIN 46 228/4,máx	0,75 mm²
con terminal tubular, DIN 46228 pt 1, mín.	0,25 mm²
con terminal tubular según DIN 46 228/1, máx.	1,5 mm²
Conductor embornable	Sección de conexión del conductor: Tipo: conductor fino nominal: 0,25 mm² Terminal tubular: Longitud de desaislado: nominal: 10 mm Terminal tubular recomendado: 9025760000 Sección de conexión del conductor: Tipo: conductor fino nominal: 0,34 mm² Terminal tubular: Longitud de desaislado: nominal: 10 mm Terminal tubular recomendado: 9025770000 Sección de conexión del conductor: Tipo: conductor fino nominal: 0,5 mm² Terminal tubular: Longitud de desaislado: nominal: 10 mm Terminal tubular recomendado: 0690700000 Sección de conexión del conductor: Tipo: conductor fino nominal: 0,75 mm² Terminal tubular: Longitud de desaislado: nominal: 10 mm Terminal tubular recomendado: 9021040000
Texto de referencia	La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal. El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)

Datos nominales conformes a IEC

testado según la norma	IEC 60664-1 IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)	17,5 A
Corriente nominal, número de polos máx. (Tu=20 °C)	17,5 A
Corriente nominal, número de polos mín. (Tu=40 °C)	17,5 A
Corriente nominal, número de polos máx. (Tu=40 °C)	15 A
Tensión nominal con categoría de sobretensión/grado de polución II/2	500 V
Tensión nominal con categoría de sobretensión/grado de polución III/2	320 V
Tensión nominal con categoría de sobretensión/grado de polución III/3	250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2	4 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2	4 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3	4 kV
Resistencia a corrientes de corta duración	3 x 1s mit 80 A

Datos nominales según CSA

Instituto (CSA)	CSA
Núm. de certificación (CSA)	200039-1664286
Tensión nominal (Use Group B / CSA)	300 V
Tensión nominal (Use group D / CSA)	300 V
Intensidad nominal (Use Group B / CSA)	10 A
Intensidad nominal (Use Group D / CSA)	10 A
Sección de conexión del conductor AWG, mín.	AWG 28
Sección de conexión del conductor AWG, máx.	AWG 14
Referencia para valores de homologación	Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Instituto (cURus)	CURUS
Núm. de certificación (cURus)	E60693
Tensión nominal (Use Group B / UL 1059)	300 V
Tensión nominal (Use Group D / UL 1059)	300 V
Intensidad nominal (Use Group B / UL 1059)	12 A
Intensidad nominal (Use Group D / UL 1059)	10 A
Sección de conexión del conductor AWG, mín.	AWG 28
Sección de conexión del conductor AWG, máx.	AWG 14
Referencia para valores de homologación	Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Embalaje de nivel ESD	estático disipativo
Embalaje	Tape
Longitud de VPE	330 mm
Anchura VPE	330 mm
Altura de VPE	60 mm
Profundidad de cinta (T2)	17,6 mm
Anchura de cinta (W)	56 mm
Profundidad de celda de cinta (K0)	17,1 mm
Altura de celda de cinta (A0)	11,2 mm
Anchura de celda de cinta (B0)	43,7 mm
Separación entre celdas de cinta (P1)	20 mm
Separación entre orificios de cinta (E)	1,75 mm
Separación entre celdas de cinta (F)	26,2 mm
Diámetro de bobina de cinta ∅ (A)	330 mm
Resistencia superficial	Rs = 10⁹ - 10¹² Ω
Selección de ancho y relleno de ubicación (W_PPP)	7,5 mm
Selección de longitud y relleno de ubicación (L_PPP)	8,5 mm
Diámetro de la superficie de extracción (ø D_máx.)	9 mm

Pruebas tipo

Prueba: durabilidad de los marcajes	Prueba: marca de origen, identificación de tipo, paso, marcaje de homologación UL, durabilidad Evaluación: disponible
Prueba: sección ajustable	Estándar: DIN EN 60999-1, secciones 7 y 9.1 / 12.00, DIN EN 60947-1, sección 8.2.4.5.1 / 12.02 Tipo de conductor: Tipo de conductor y sección de conductor: rígido de 0,14 mm² Tipo de conductor y sección de conductor: semirrígido de 0,14 mm² Tipo de conductor y sección de conductor: rígido de 1,5 mm² Tipo de conductor y sección de conductor: semirrígido de 1,5 mm² Tipo de conductor y sección de conductor: AWG 24/1 Tipo de conductor y sección de conductor: AWG 24/19 Tipo de conductor y sección de conductor: AWG 16/1 Tipo de conductor y sección de conductor: AWG 16/19 Evaluación: superado
Prueba de daños y liberación accidental de conductores	Estándar: DIN EN 60999-1, sección 9.4 / 12.00 Requerimiento: 0,2 kg Tipo de conductor: Tipo de conductor y sección de conductor: AWG 24/1 Tipo de conductor y sección de conductor: AWG 24/19 Evaluación: superado Requerimiento: 0,3 kg Tipo de conductor: Tipo de conductor y sección de conductor: semirrígido de 0,25 mm² Tipo de conductor y sección de conductor: rígido de 0,5 mm² Evaluación: superado Requerimiento: 0,4 kg Tipo de conductor: Tipo de conductor y sección de conductor: rígido de 1,5 mm² Tipo de conductor y sección de conductor: semirrígido de 1,5 mm² Tipo de conductor y sección de conductor: AWG 16/1 Tipo de conductor y sección de conductor: AWG 16/19 Evaluación: superado
Prueba de extracción	Estándar: DIN EN 60999-1, sección 9.5 / 12.00 Requerimiento: ≥10 N Tipo de conductor: Tipo de conductor y sección de conductor: AWG 24/1 Tipo de conductor y sección de conductor: AWG 24/19 Evaluación: superado Requerimiento: ≥20 N Tipo de conductor: Tipo de conductor y sección de conductor: semirrígido de 0,25 mm² Tipo de conductor y sección de conductor: H05V-K0.5 Evaluación: superado Requerimiento: ≥40 N Tipo de conductor: Tipo de conductor y sección de conductor: H07V-U1.5 Tipo de conductor y sección de conductor: H07V-K1.5 Tipo de conductor y sección de conductor: AWG 16/1 Tipo de conductor y sección de conductor: AWG 16/19 Evaluación: superado

Indicación importante

Conformidad con IPC

Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.

Notas

Otros colores de pulsador bajo pedido

Fuerza de accionamiento máx. de la corredera 40 N

Intensidad nominal relativa a la sección nominal y número mín. de polos.

Terminal tubular con aislamientos según DIN 46228/4

Terminal tubular sin aislamientos según DIN 46228/1

P en el dibujo = paso

Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.

Se recomienda el prensado en "A" para terminales tubulares con la herramienta de prensado PZ 6/5.

Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses

Descargas

Homologación/certificado/documento de conformidad	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_89686)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1473660000)
Notificación de cambio de producto	[Changeover to ESD bags for “Tape on Reel” products](https://mdcop.weidmueller.com/mediadelivery/asset/900_293692) [Umstellung auf ESD-Beutel bei „Tape on Reel“ Produkten](https://mdcop.weidmueller.com/mediadelivery/asset/900_293693)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)
Folletos	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [PI OMNIMATE LSF SMD EN](http://download.weidmueller.com/asset/download/file/38218) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195)
White paper de tecnología de montaje en superficie	[Download Whitepaper](LINK/wp_smt_EN.html)

Clasificaciones

ETIM 6.0	EC002643
ETIM 7.0	EC002643
ETIM 8.0	EC002643
ETIM 9.0	EC002643
ECLASS 9.0	27-44-04-01
ECLASS 9.1	27-44-04-01
ECLASS 10.0	27-44-04-01
ECLASS 11.0	27-46-01-01
ECLASS 12.0	27-46-01-01
ECLASS 13.0	27-46-01-01
ECLASS 14.0	27-46-01-01

Homologaciones

Homologaciones	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	Conformidad
UL File Number Search	[Sitio web UL](LINK/UL_search.html)
Núm. de certificación (cURus)	E60693
