Propiedades

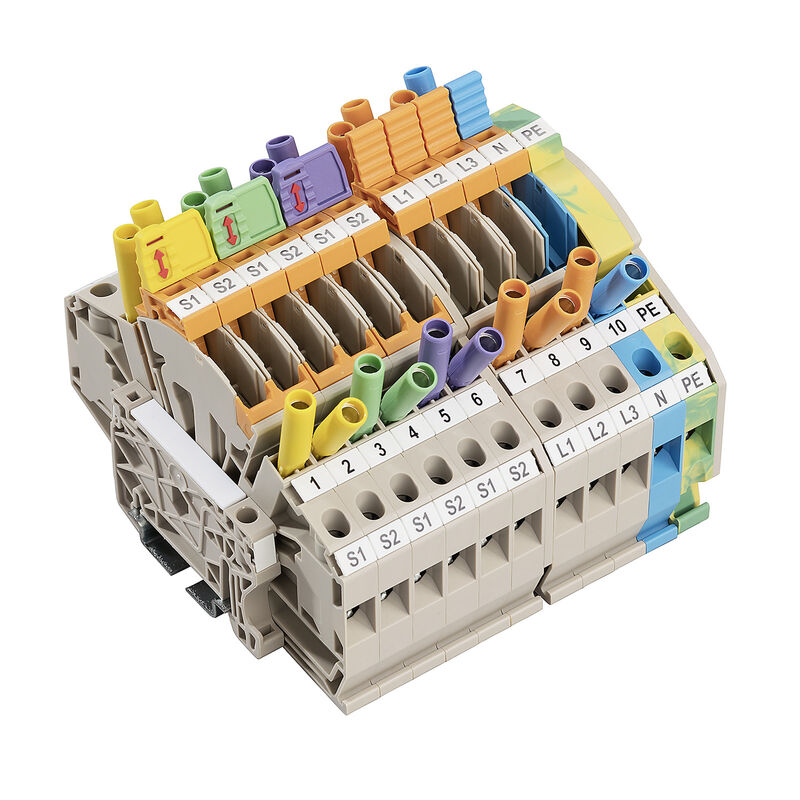

| Versión | Borne seccionable de medición, Beige oscuro, azul, Verde/amarillo, 6 mm², 30 A, 500 V, Número de conexiones: 22, Número de pisos: 1 |
| Código | 8000082524 |
| Tipo | LST_CTVT_3PHASEPEWTTB |
| GTIN (EAN) | 4064675568568 |
| Cantidad | 1 Pieza |
| Profundidad | 79 mm |
| Profundidad (pulgadas) | 3,11 inch |
| Altura | 100 mm |
| Altura (pulgadas) | 3,937 inch |
| Anchura | 105 mm |
| Anchura (pulgadas) | 4,134 inch |
| Peso neto | 400 g |
| Temperatura de almacenamiento | -25 °C...55 °C |
| Temperatura permanete de trabajo, min. | -60 °C |
| Temperatura permanete de trabajo, max. | 130 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Color |
Beige oscuro
azul Verde/amarillo |
| Color componentes de accionamiento | naranja |
| Grado inflamabilidad según UL 94 | V-0 |
| Tapa final obligatoria | No |
| Número de potenciales | 4 |
| Número de pisos | 1 |
| Carril |
TS 35
TS 32 |
| Función PE | Sí |
| Lados abiertos | cerrado |
| Tipo de montaje | enclavado |
| Calibre según 60 947-1 | A4 |
| Dimens. caña destornillador | 0,8 x 4,0 mm |
| Dirección de conexión | lateral |
| Longitud de desaislado | 12 mm |
| Número de conexiones | 22 |
| Sección de conexión del conductor AWG, min. | AWG 22 |
| Sección de conexión del conductor AWG, máx. | AWG 8 |
| Sección de conexión del conductor, flexible, max. | 10 mm² |
| Sección de conexión del conductor, flexible, mín. | 0,5 mm² |
| Sección de embornado, máx. | 10 mm² |
| Sección de embornado, mín. | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx. | 6 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín. | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx. | 6 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín. | 0,5 mm² |
| Sección del conductor, semirrígido, máx. | 10 mm² |
| Sección del conductor, semirrígido, mín. | 0,5 mm² |
| Sección transversal de conductor, núcleo rígido, máx. | 10 mm² |
| Sección transversal de conductor, núcleo rígido, mín. | 0,5 mm² |
| Carril |
TS 35
TS 32 |
| Normas | IEC 60947-7-1 |
| Sección de conexión del conductor AWG, min. | AWG 22 |
| Sección de conexión del conductor AWG, máx. | AWG 8 |
| Sección nominal | 6 mm² |
| Tensión nominal | 500 V |
| Tensión nominal DC | 500 V |
| Intensidad nominal | 30 A |
| Corriente en conductor máximo | 30 A |
| Normas | IEC 60947-7-1 |
| Sobretensión de choque nominal | 6 kV |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Documentación del usuario |
[DATA SHEET LST_CTVT_3PHASEPEWTTB DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_229502)
[DATA SHEET LST_CTVT_3PHASEPEWTTB EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_229506) |
| Catálogo | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000902 |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 9.0 | 27-14-11-26 |
| ECLASS 9.1 | 27-14-11-26 |
| ECLASS 10.0 | 27-14-11-26 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| ROHS | Conformidad |
