LUFS 10.00/05/90V 5.0SN BK BX

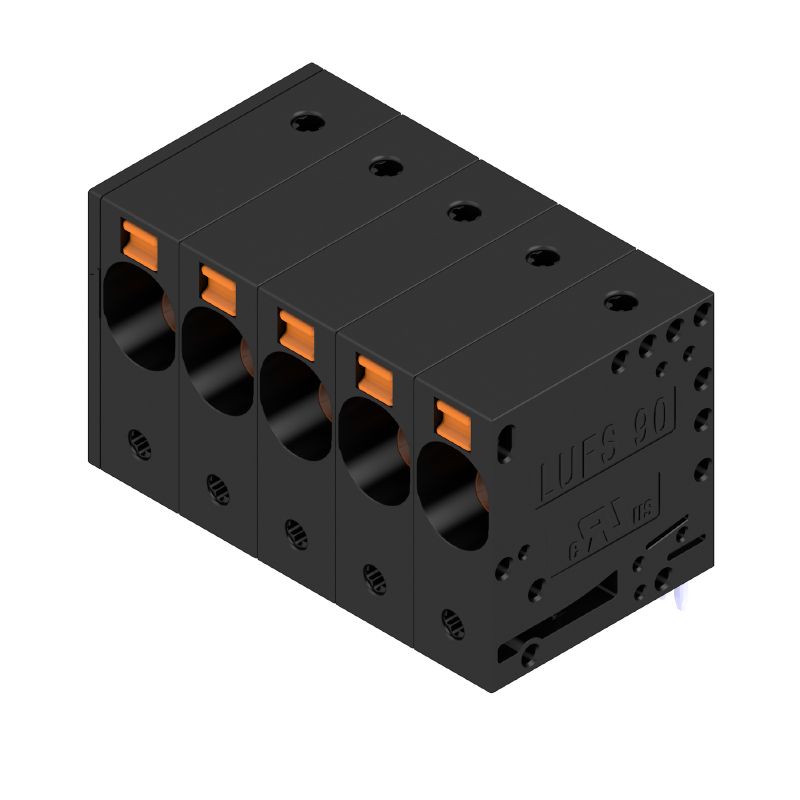

Illustration du produit
LUFS 10.00/05/90V 5.0SN BK BX

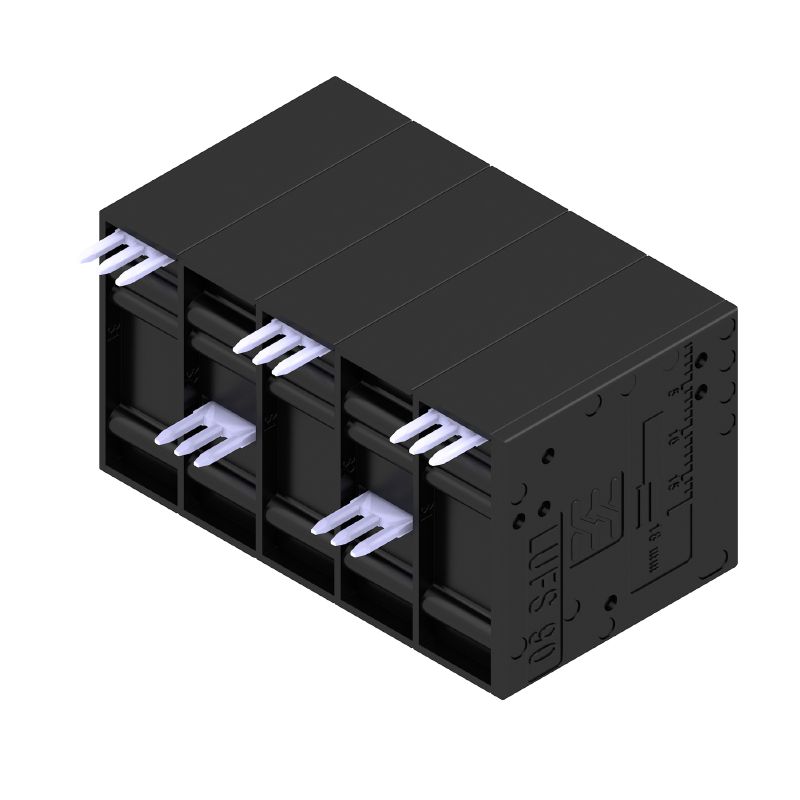

Illustration du produit
LUFS 10.00/05/90V 5.0SN BK BX
Dimensional drawing
LUFS 10.00/05/90V 5.0SN BK BX
Courbe de dérating
LUFS 10.00/05/90V 5.0SN BK BX
Courbe de dérating
LUFS 10.00/05/90V 5.0SN BK BX
Courbe de dérating
LUFS 10.00/05/90V 5.0SN BK BX
Avantages produit
Power up to UL 600 V
Offset solder pins
LUFS 10.00/05/90V 5.0SN BK BX
Illustration du produit
PUSH IN connection up to 16 mm²

LUFS 10.00/05/90V 5.0SN BK BX

Printed circuit board terminals, 10.00 mm, Number of poles: 5, 90°, Solder pin length (l): 5 mm, black, PUSH IN without actuator, Clamping range, max. : 16 mm², Box

Référence produit 2500480000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 1 Autres produits de la même gamme 12
Approvals General ordering data Dimensions and weights Environmental Product Compliance System parameters Material data Conductors suitable for connection Bemessungsdaten nach IEC Rated data acc. to CSA Номинальные характеристики по UL 1059 Packing Pruebas tipo Indicación importante Clasificaciones

Approvals

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

General ordering data

Ausfuehrung
Printed circuit board terminals, 10.00 mm, Number of poles: 5, 90°, Solder pin length (l): 5 mm, black, PUSH IN without actuator, Clamping range, max. : 16 mm², Box
Best.-Nr.
2500480000
Art
LUFS 10.00/05/90V 5.0SN BK BX
GTIN (EAN)
4050118604580
VPE
25 Штука
Продуктное отношение
IEC: 1000 V / 101 A / 0.5 - 25 mm²
UL: 600 V / 53 A / AWG 18 - AWG 4
Упаковка
Ящик

Dimensions and weights

Tiefe
28,55 mm
Tiefe (inch)
1,124 inch
Höhe
35 mm
Altura (pulgadas)
1,378 inch
Altura construcción baja
30 mm
Breite
51,8 mm
Width (inches)
2,039 inch
Nettogewicht
48 g

Environmental Product Compliance

RoHS-Konformitätsstatus
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

System parameters

Produktfamilie
OMNIMATE Power - series LU
Leiteranschlusstechnik
PUSH IN sin actuador
Montage auf der Leiterplatte
THT solder connection
Leiterabgangsrichtung
90°
Raster in mm (P)
10 mm
Raster in Zoll (P)
0,394 "
Polzahl
5
Polreihenzahl
1
Kundenseitig anreihbar
Nej
Antal rader
1
Lötstiftlänge (l)
5 mm
Lötstift-Abmessungen
d = 1,2 mm
octogonal
Bestückungsloch-Durchmesser (D)
1,6 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
Anzahl Lötstifte pro Pol
2
Schraubendreherklinge
0,8 x 4,0
Longueur de dénudage
18 mm
L1 en mm
40 mm
L1 en pouce
1,575 "
Protection au toucher selon DIN VDE 0470
IP 20 enfiché/ IP 10 non enfiché
Protection au toucher selon DIN VDE 57 106
Protection des doigts avec connecteurs raccordés à partir de 6 mm²
Degré de protection
IP20

Material data

Isolierstoff
Wemid (PA)
Farbe
negro
Farbe Betätigungselemente
orange
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
I
Kriechstromfestigkeit (CTI)
≥ 600
Brennbarkeitsklasse nach UL 94
V-0
Kontaktbasismaterial
E-Cu
Kontaktmaterial
Alliage de cuivre
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-40 °C
Température de fonctionnement , max.
120 °C

Conductors suitable for connection

Klemmbereich, min.
0,5 mm²
Klemmbereich, max.
16 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 18
Leiteranschlussquerschnitt AWG, max.
AWG 4
eindrähtig, min. H05(07) V-U
0,5 mm²
eindrähtig, max. H05(07) V-U
16 mm²
mehrdrähtig, min. H07V-R
6 mm²
mehrdrähtig, max. H07V-R
25 mm²
feindrähtig, min. H05(07) V-K
0,5 mm²
feindrähtig, max. H05(07) V-K
25 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,5 mm²
mit AEH mit Kragen DIN 46 228/4, max.
16 mm²
mit Aderendhülse nach DIN 46 228/1, min.
0,5 mm²
mit Aderendhülse nach DIN 46 228/1, max.
16 mm²
Lehrdorn nach EN 60999 a x b; ø
5.3mm (B6)
Klemmbare Leiter
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      2,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        20 mm
    • Embout recommandé:
      9019180000
    • Longueur de dénudage:
      • nominal:
        18 mm
    • Embout recommandé:
      9004090000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      4 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        20 mm
    • Embout recommandé:
      9019210000
    • Longueur de dénudage:
      • nominal:
        18 mm
    • Embout recommandé:
      9004110000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      6 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        20 mm
    • Embout recommandé:
      0565700000
    • Longueur de dénudage:
      • nominal:
        18 mm
    • Embout recommandé:
      9004130000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      10 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        21 mm
    • Embout recommandé:
      0565800000
    • Longueur de dénudage:
      • nominal:
        18 mm
    • Embout recommandé:
      0379300000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      16 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        21 mm
    • Embout recommandé:
      0566000000
    • Longueur de dénudage:
      • nominal:
        18 mm
    • Embout recommandé:
      0375200000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        20 mm
    • Embout recommandé:
      0565600000
    • Longueur de dénudage:
      • nominal:
        18 mm
    • Embout recommandé:
      9004070000
Hinweistext
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60947-7-4
Bemessungsstrom, min. Polzahl (Tu=20°C)
101 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
77,8 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
90,2 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
69,8 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
1.000 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
1.000 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
1.000 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
8 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
8 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
8 kV

Rated data acc. to CSA

Nennspannung (Use group B / CSA)
600 V
Nennspannung (Use group C / CSA)
600 V
Nennspannung (Use group D / CSA)
600 V
Nennstrom (Use group B / CSA)
53 A
Nennstrom (Use group C / CSA)
53 A
Nennstrom (Use group D / CSA)
5 A
Leiteranschlussquerschnitt AWG, min.
AWG 18
Leiteranschlussquerschnitt AWG, max.
AWG 4

Номинальные характеристики по UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
600 V
Nennspannung (Use group C / UL 1059]
600 V
Nennspannung (Use group D / UL 1059)
600 V
Tension nominale (groupe d'utilisation F / UL 1059)
1.000 V
Nennstrom (Use group B / UL 1059)
53 A
Nennstrom (Use group C / UL 1059)
53 A
Nennstrom (Use group D / UL 1059)
5 A
Courant nominal (groupe d'utilisation F / UL 1059)
53 A
Section de raccordement de câble AWG, min.
AWG 18
Leiteranschlussquerschnitt AWG, max.
AWG 4
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Packing

Verpackung
Box
VPE Länge
266 mm
VPE Breite
169 mm
VPE Höhe
45 mm

Pruebas tipo

Prüfung: Haltbarkeit der Markierungen
  • Estándar:
    IEC 60947-1, sección 8.2.4.5.1 / 06.07, IEC 60512-1-1:2002-02
  • Prueba:
    marca de origen, identificación de tipo, paso, durabilidad, Longitud de desaislado
  • Evaluación:
    disponible
Prüfung: Klemmbarer Querschnitt
  • Standard:
    IEC 60999-1 sezione 7 e 9.1 / 11.99, IEC 60947-1 sezione 8.2.4.5.1 / 03.11
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      rigido 0,5 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 0,5 mm²
    • Tipo di cavo e sezione del cavo:
      rigido 16 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 16 mm²
    • Tipo di cavo e sezione del cavo:
      H07V-U16
    • Tipo di cavo e sezione del cavo:
      H07V-U6
    • Tipo di cavo e sezione del cavo:
      H07V-K16
    • Tipo di cavo e sezione del cavo:
      AWG 4
  • Valutazione:
    passato
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Standard:
    IEC 60999-1 sezione 9.4 / 11.99
  • Requisito:
    0,3 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 20/1
    • Tipo di cavo e sezione del cavo:
      AWG 20/19
    • Tipo di cavo e sezione del cavo:
      H05V-U0.5
    • Tipo di cavo e sezione del cavo:
      H05V-K0.5
  • Valutazione:
    passato
  • Requisito:
    2,9 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H07V-U16
    • Tipo di cavo e sezione del cavo:
      H07V-K16
  • Valutazione:
    passato
  • Requisito:
    4,5 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 4/7
    • Tipo di cavo e sezione del cavo:
      AWG 4/19
  • Valutazione:
    passato
Pull-Out Test
  • Standard:
    IEC 60999-1 rozdział 9.5 / 11.99
  • Wymaganie:
    ≥20 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 20/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 20/19
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.5
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥100 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U16
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K16
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥ 135 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 4/7
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 4/19
  • Ocena:
    sprawdzony

Indicación importante

IPC-Konformität
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Hinweise
  • Additional variants on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Wire end ferrule without plastic collar to DIN 46228/1
  • Wire end ferrule with plastic collar to DIN 46228/4
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • The test point can only be used as potential-pickup point.
  • The single-position PCB terminal block can be used for voltages up to 1500 V (DC) and 1000 V (AC). The relevant device standard and the appropriate required clearances and creepage distances should be observed in the application
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months
