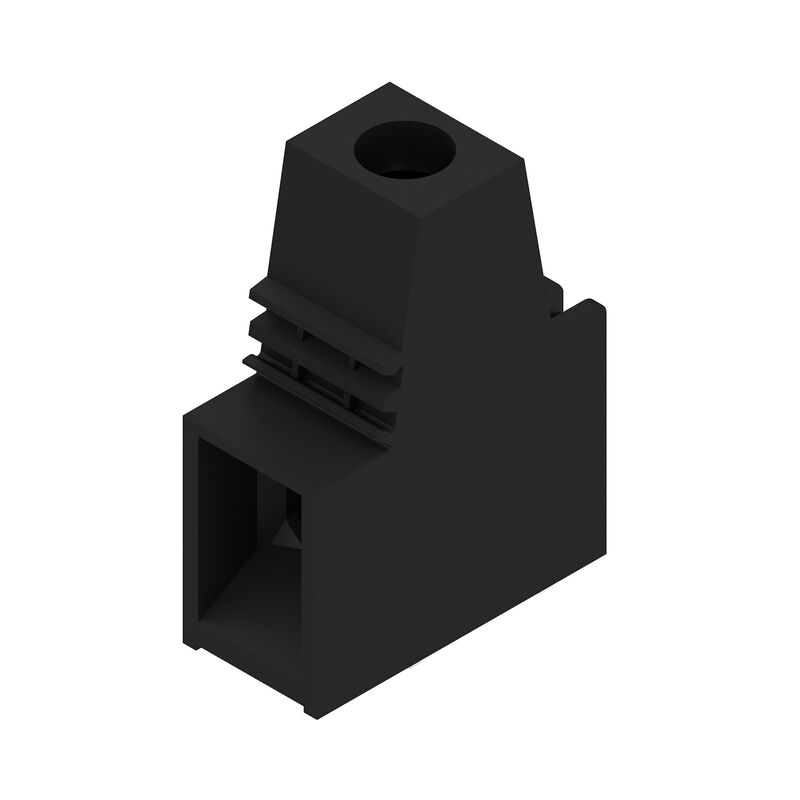

LX 15.00/01/90 4.5SN BK BX
Bornes para circuito impreso, 15.00 mm, Número de polos: 1, 90°, Longitud del terminal de soldadura (l): 4.5 mm, estañado, negro, Conexión brida-tornillo, Sección de embornado, máx. : 25 mm², Caja
N.º de artículo
1226460000
Propiedades
| Versión | Bornes para circuito impreso, 15.00 mm, Número de polos: 1, 90°, Longitud del terminal de soldadura (l): 4.5 mm, estañado, negro, Conexión brida-tornillo, Sección de embornado, máx. : 25 mm², Caja |
| Código | 1226460000 |
| Tipo | LX 15.00/01/90 4.5SN BK BX |
| GTIN (EAN) | 4050118011098 |
| Cantidad | 20 Pieza |
| Valores característicos del producto |
IEC: 1000 V / 101 A / 1.5 - 25
mm² UL: 600 V / 85 A / AWG 16 - AWG 4 |
| Embalaje | Caja |
| Profundidad | 29,1 mm |
| Profundidad (pulgadas) | 1,146 inch |
| Altura | 41,5 mm |
| Altura (pulgadas) | 1,634 inch |
| Altura construcción baja | 37 mm |
| Anchura | 13 mm |
| Anchura (pulgadas) | 0,512 inch |
| Peso neto | 17,5 g |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Familia del producto | OMNIMATE Power - Serie LX |
| Técnica de conexión de conductores | Conexión brida-tornillo |
| Montaje sobre placas c.i. | Conexión por soldadura THT |
| Dirección de salida de conductor | 90° |
| Paso en mm (P) | 15 mm |
| Paso en pulgadas (P) | 0,591 " |
| Número de polos | 1 |
| Número de filas de polos | 1 |
| disponible por parte del cliente | No |
| Número de series | 1 |
| Nº máximo de polos alineables por fila | 10 |
| Longitud del terminal de soldadura (l) | 4,5 mm |
| Dimensiones del pin de soldadura | 1,2 x 1,2 mm |
| Diámetro de la perforación (D) | 1,6 mm |
| Tolerancia de diámetro de la perforación (D) | + 0,1 mm |
| Número de terminales de soldadura por polo | 4 |
| Punta de destornillador | 1,0 x 5,5 |
| Punta de destornillador normativa | DIN 5264 |
| Par de apriete, min. | 2,4 Nm |
| Par de apriete, max. | 4 Nm |
| Tornillo de apriete | M 5 |
| Longitud de desaislado | 16 mm |
| L1 en mm | 0 mm |
| L1 en pulgadas | 0 " |
| Protección contra contacto según DIN VDE 0470 | IP 10 |
| Protección contra contacto según DIN VDE 57106 | protección de dedos |
| Tipo de protección | IP20 |
| Resistencia de paso | 0,50 mΩ |
| Materiales aislantes | Wemid (PA) |
| Color | negro |
| Carta de colores (similar) | RAL 9011 |
| Grupo de materiales aislantes | I |
| Índice de resistencia al encaminamiento eléctrico (CTI) | ≥ 600 |
| Grado inflamabilidad según UL 94 | V-0 |
| Material de contacto | Aleación de Cu |
| Superficie de contacto | estañado |
| Estructura de capas de la conexión por soldadura | 1.5...3 µm Ni / 4...6 µm Sn mate |
| Temperatura de almacenamiento, min. | -40 °C |
| Temperatura de almacenamiento, max. | 70 °C |
| Temperatura de servicio, min. | -50 °C |
| Temperatura de servicio, max. | 120 °C |
| Gama de temperatura, montaje, min. | -25 °C |
| Gama de temperatura, montaje, max. | 120 °C |
| Sección de embornado, mín. | 1,31 mm² |
| Sección de embornado, máx. | 25 mm² |
| Sección de conexión del conductor AWG, min. | AWG 16 |
| Sección de conexión del conductor AWG, máx. | AWG 4 |
| Rígido, mín. H05(07) V-U | 1,5 mm² |
| Rígido, máx. H05(07) V-U | 16 mm² |
| Semirrígido, mín H07V-R | 6 mm² |
| semirrígido, máx. H07V-R | 25 mm² |
| Flexible, mín. H05(07) V-K | 1,5 mm² |
| Flexible, máx. H05(07) V-K | 25 mm² |
| con term. tub. con aislamiento DIN 46 228/4,mín. | 1,5 mm² |
| con term. tub. con aislamiento DIN 46 228/4,máx | 16 mm² |
| con terminal tubular, DIN 46228 pt 1, mín. | 1,5 mm² |
| con terminal tubular según DIN 46 228/1, máx. | 16 mm² |
| Calibre macho de conformidad con la norma EN 60999 a x b; ø | 6,9 mm x 6,9 mm |
| Conductor embornable |
|
| Texto de referencia |
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P) |
| testado según la norma |
IEC 60664-1
IEC 61984 |
| Corriente nominal, número de polos mín. (Tu=20 °C) | 101 A |
| Corriente nominal, número de polos máx. (Tu=20 °C) | 101 A |
| Corriente nominal, número de polos mín. (Tu=40 °C) | 101 A |
| Corriente nominal, número de polos máx. (Tu=40 °C) | 101 A |
| Tensión nominal con categoría de sobretensión/grado de polución II/2 | 1.000 V |
| Tensión nominal con categoría de sobretensión/grado de polución III/2 | 1.000 V |
| Tensión nominal con categoría de sobretensión/grado de polución III/3 | 1.000 V |
| Tensión nominal con categoría de sobretensión/grado de polución II/2 | 6 kV |
| Tensión nominal con categoría de sobretensión/grado de polución III/2 | 8 kV |
| Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3 | 8 kV |
| Resistencia a corrientes de corta duración | 3 x 1s mit 1000 A |
| Tensión nominal (Use Group B / CSA) | 600 V |
| Tensión nominal (Use Group C / CSA) | 600 V |
| Tensión nominal (Use group D / CSA) | 600 V |
| Intensidad nominal (Use Group B / CSA) | 85 A |
| Intensidad nominal (Use Group C / CSA) | 85 A |
| Intensidad nominal (Use Group D / CSA) | 5 A |
| Sección de conexión del conductor AWG, mín. | AWG 16 |
| Sección de conexión del conductor AWG, máx. | AWG 4 |
| Instituto (UR) | UR |
| Núm. de certificación (UR) | E60693 |
| Tensión nominal (Use Group B / UL 1059) | 600 V |
| Tensión nominal (Use Group C / UL 1059) | 600 V |
| Tensión nominal (Use Group D / UL 1059) | 600 V |
| Intensidad nominal (Use Group B / UL 1059) | 85 A |
| Intensidad nominal (Use Group C / UL 1059) | 85 A |
| Intensidad nominal (Use Group D / UL 1059) | 5 A |
| Sección de conexión del conductor AWG, mín. | AWG 16 |
| Sección de conexión del conductor AWG, máx. | AWG 4 |
| Referencia para valores de homologación | Las especificaciones son valores máximos; para más información, ver certificado de homologación. |
| Embalaje | Caja |
| Longitud de VPE | 154 mm |
| Anchura VPE | 64 mm |
| Altura de VPE | 59 mm |
| Prueba: durabilidad de los marcajes |
|
| Prueba: sección ajustable |
|
| Prueba de daños y liberación accidental de conductores |
|
| Prueba de extracción |
|
| Conformidad con IPC | Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud. |
